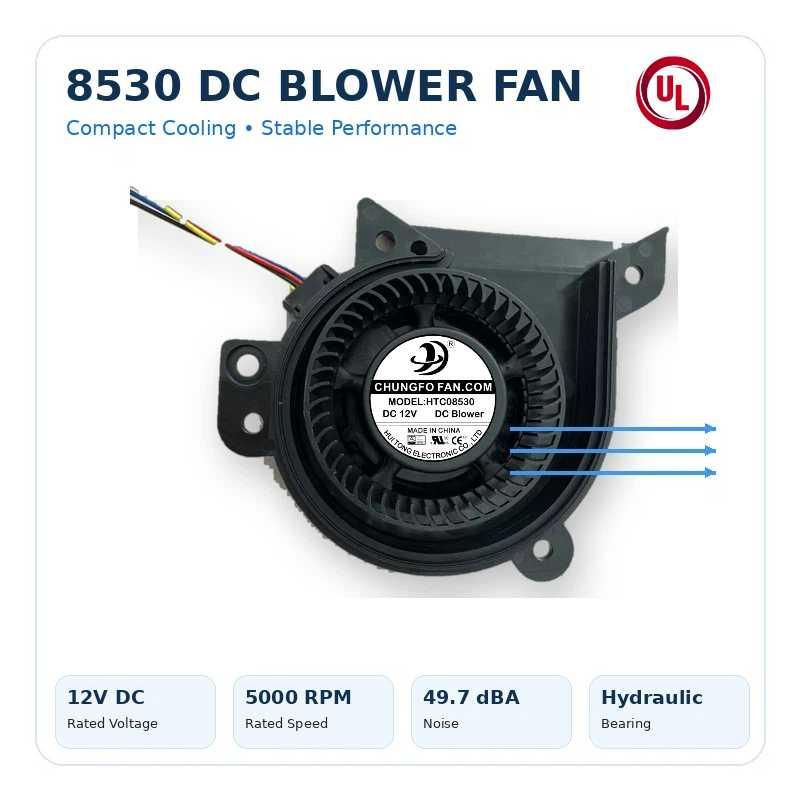

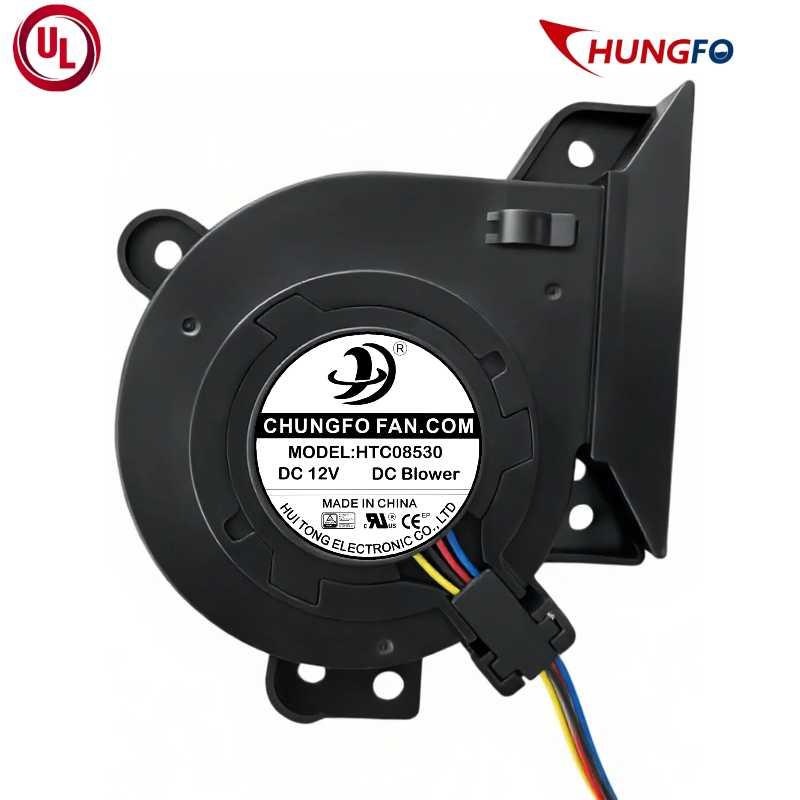

O ventilador soprador EC CC 8530 é uma solução compacta de refrigeração centrífuga projetada para equipamentos eletrônicos, sistemas de controle, fontes de alimentação, equipamentos industriais, dispositivos médicos e outras aplicações com restrição de espaço.
Item número.:
C08530Pagamento:
T/T, L/C, Paypal, Western UnionOrigem do produto:
ChinaCor:
BlackPorta de envio:
ShenzhenTempo de espera：
20 working daysPeso：
83g ±10%Operando a DC 12V com uma velocidade nominal de 5000 RPM ±10%, este ventilador soprador DC fornece fluxo de ar estável e direcionado em equipamentos compactos. Sua construção em PBT + fibra de vidro, eixo de aço inoxidável e sistema de rolamento hidráulico proporcionam uma estrutura durável para o resfriamento contínuo de equipamentos.
Com uma corrente nominal de apenas 0,36A ±15%, uma ampla faixa de tensão operacional de 7–13V DC e um nível médio de ruído de 49,7 dBA, o 8530 é adequado para aplicações que exigem equilíbrio entre instalação compacta, fluxo de ar confiável e ruído operacional controlado.
Principais Características
Design Compacto de Ventilador Soprador Centrífugo
O 8530 utiliza uma estrutura compacta de ventilador soprador centrífugo que direciona o ar pela saída lateral. Comparado aos ventiladores axiais convencionais, esta configuração é especialmente útil quando o equipamento requer fluxo de ar direcionado ou quando o espaço de instalação disponível é limitado.
Operação em DC 12V
O ventilador é projetado para sistemas DC 12V e suporta uma faixa de tensão operacional de 7–13V DC. Sua tensão de partida de 6V oferece flexibilidade para equipamentos de baixa tensão e sistemas de gerenciamento de energia.
Velocidade Nominal de 5000 RPM
Com uma velocidade nominal de 5000 RPM ±10%, o 8530 é projetado para fornecer operação estável em alta velocidade para aplicações compactas de resfriamento.
Ruído Operacional Controlado
O nível médio de ruído é de 49,7 dBA nas condições de teste especificadas. Isso torna o ventilador adequado para equipamentos onde o desempenho de resfriamento precisa ser equilibrado com os requisitos acústicos.
Sistema de Rolamento Hidráulico
O sistema de rolamento hidráulico suporta uma rotação suave e é adequado para aplicações que exigem operação estável de longo prazo. Combinado com um eixo de aço inoxidável e componentes estruturais de PBT + fibra de vidro, o ventilador é projetado para operação confiável em sistemas de resfriamento de equipamentos.
Construção Durável em PBT + Fibra de Vidro
Tanto a estrutura quanto o impulsor utilizam material PBT + fibra de vidro. Essa combinação de materiais proporciona uma estrutura rígida e durável para aplicações expostas à operação contínua do motor e a temperaturas operacionais elevadas.
Ampla Faixa de Temperatura Operacional
O 8530 suporta uma faixa de temperatura operacional de -10°C a +70°C e uma faixa de temperatura de armazenamento de -20°C a +75°C, permitindo sua integração em diversos ambientes eletrônicos e industriais.
Múltiplas Funções de Proteção do Motor
O motor incorpora proteção contra rotor bloqueado e proteção contra polaridade. De acordo com a especificação do produto, o motor é projetado para suportar uma condição de bloqueio na tensão nominal por 72 horas sem incêndio ou queima, e o circuito pode suportar conexão de polaridade reversa sem danos.

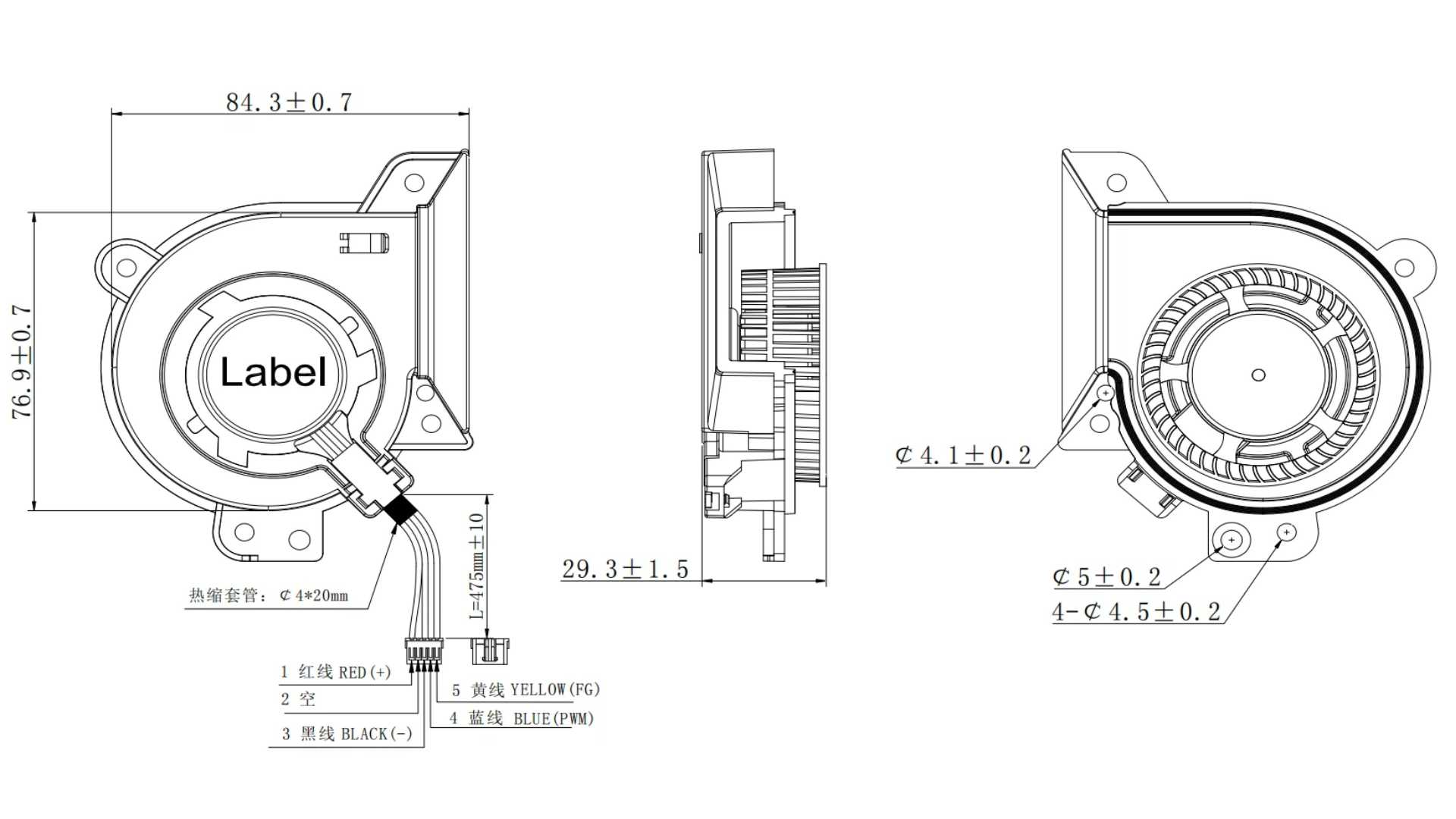

Especificações do Produto
Modelo:Ventilador Soprador DC 8530
Tensão Nominal:DC 12V
Corrente Nominal:0,36A ±15%
Corrente da Etiqueta:0,45A
Corrente Bloqueada:≤2,4A
Tensão de Partida:6V
Tensão Operacional:7–13V DC
Velocidade Nominal:5000 RPM ±10%
Fluxo de Ar:A confirmar de acordo com o relatório de teste
Pressão Estática:A confirmar de acordo com o relatório de teste
Ruído:49,7 dBA MÉDIO.
Direção de Rotação Sentido horário, visto pelo lado da etiqueta
Material da Estrutura:PBT + Fibra de vidro
Material do Impulsor:PBT + Fibra de vidro
Eixo Aço inoxidável
Sistema de Rolamento:Rolamento hidráulico
Tira de Aço Silício:H23
Fio de Ligação:UL10368 24AWG
Peso Líquido:83g ±10%
Temperatura de Operação:-10°C a +70°C
Temperatura de Armazenamento:-20°C a +75°C
Humidade de Operação:10%–80% HR
Humidade de Armazenamento:10%–80% HR
Resistência de Isolamento:≥10MΩ a 500VDC
Isolamento:Classe Classe B, 135°C
Proteção e Confiabilidade
O Ventilador Soprador DC 8530 é fabricado com várias medidas de proteção e controlo de qualidade para uma integração confiável em equipamentos comerciais e industriais.
O motor é testado quanto à proteção contra rotor bloqueado e proteção contra inversão de polaridade. A especificação do produto também exige que o motor suporte um teste de queda de 30 cm sob condições mínimas de embalagem.
Para segurança elétrica, a resistência de isolamento entre a estrutura e o fio de ligação é especificada com um mínimo de 10MΩ sob 500VDC, com isolamento Classe B classificado a 135°C.
Estas características tornam o 8530 adequado para equipamentos OEM onde a operação estável, a proteção elétrica e a consistência de produção são importantes.
Aplicações Típicas
O Ventilador Soprador DC 8530 pode ser integrado em equipamentos compactos que necessitam de fluxo de ar de refrigeração direcional.
Refrigeração de Eletrónicos e PCBs
A estrutura centrífuga compacta pode ser utilizada para direcionar o ar de refrigeração para PCBs, processadores, componentes de potência e outros componentes eletrónicos geradores de calor.
Equipamentos de Controlo Industrial
O 8530 pode ser integrado em armários de controlo, controladores industriais, equipamentos de automação e sistemas elétricos compactos onde é necessária refrigeração localizada.
Fontes de Alimentação e Inversores
Fontes de alimentação compactas, conversores e equipamentos inversores podem exigir fluxo de ar forçado ao redor de componentes eletrônicos que geram calor. A configuração de 12V CC permite que o soprador seja integrado a sistemas internos de resfriamento de baixa tensão.
Impressoras 3D
Pequenos sopradores são comumente usados em equipamentos de impressão 3D para resfriamento eletrônico, fluxo de ar localizado e gerenciamento térmico. O formato centrífugo compacto é adequado para equipamentos fechados onde o espaço de instalação é limitado.
Equipamentos Médicos e de Laboratório
O 8530 pode ser considerado para o resfriamento de módulos eletrônicos, placas de controle e componentes internos em equipamentos médicos e de laboratório onde o tamanho compacto e o ruído operacional controlado são importantes.
Equipamentos de Comunicação e Rede
Equipamentos de comunicação compactos, gabinetes eletrônicos e dispositivos de rede podem exigir fluxo de ar forçado ao redor dos componentes eletrônicos internos. A saída direcional de um soprador centrífugo pode ajudar a direcionar o ar para fontes específicas de calor.
Por que escolher um soprador CC em vez de um ventilador axial convencional?
Ventiladores axiais geralmente movimentam o ar ao longo do mesmo eixo do impulsor, enquanto sopradores centrífugos puxam o ar para dentro do impulsor e o descarregam em uma direção diferente.
Para equipamentos com espaço de instalação restrito, dutos de ar, fontes de calor localizadas ou requisitos de resfriamento direcional, um soprador centrífugo pode oferecer maior flexibilidade no direcionamento do fluxo de ar.
Portanto, o 8530 é particularmente adequado para equipamentos compactos onde o ventilador não pode ser simplesmente instalado diretamente em frente ao alvo de resfriamento.
Engenharia e Personalização OEM
Como fabricante profissional de ventiladores de resfriamento, a Chungfo Fan oferece suporte a soluções de resfriamento OEM e personalizadas para diferentes requisitos de equipamentos.

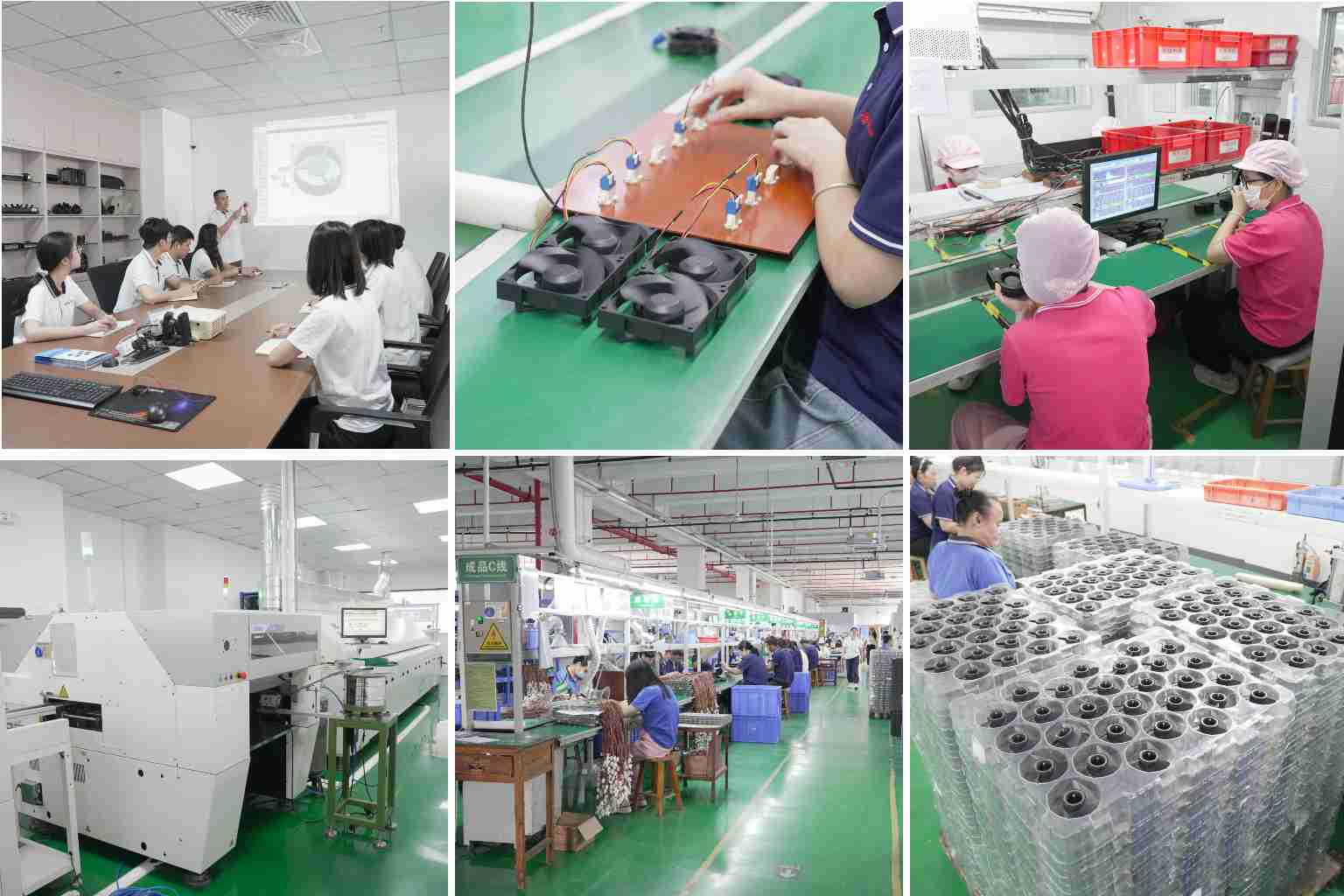

Sobre Nós
A Guangdong Chungfo Electronic Technology Co., Ltd. possui diversos profissionais de alta qualidade em gestão e área técnica.
Implementamos rigorosamente o sistema de gestão da qualidade IS09001 e possuímos equipamentos completos de teste, como medidor de pressão de túnel de vento, testador de temperatura e umidade constantes, testador RoHS, testador de névoa salina, medidor de Gauss, testador de ruído, etc.
De acordo com as necessidades dos clientes, podemos projetar e produzir produtos que satisfaçam os clientes.
Nossos produtos são amplamente utilizados em eletrodomésticos, equipamentos de ventilação, equipamentos médicos e de comunicação, equipamentos esportivos e outros setores.
Os produtos obtiveram muitas certificações de segurança, como CE, UL, CUL, TUV, CCC, IATF16949, SGS, REACH, etc.
Temos cooperado com muitas empresas conhecidas no país e no exterior, como Midea, Chigo, Konka, Skyworth, Fenda, Electrolux, Samsung, Hitachi, etc.
Perguntas Frequentes
Qual tensão o ventilador soprador CC 8530 utiliza?
O 8530 foi projetado para operação em CC 12V, com uma faixa de tensão operacional de 7–13V CC.
Qual é a velocidade nominal do ventilador soprador 8530?
A velocidade nominal é de 5000 RPM ±10%.
Qual é o nível de ruído do 8530?
O nível médio de ruído é de 49,7 dBA sob as condições de teste especificadas.
Qual rolamento o 8530 utiliza?
O 8530 utiliza um sistema de rolamento hidráulico.
O 8530 pode ser usado para resfriamento de PCB?
Sim. Sua estrutura centrífuga compacta é adequada para direcionar o fluxo de ar de resfriamento para PCBs e outros componentes eletrônicos geradores de calor.
Este ventilador soprador pode ser personalizado?
Sim. A Chungfo Fan oferece suporte a projetos OEM e de ventiladores de resfriamento personalizados, incluindo especificações elétricas, fiação, conectores, estrutura e requisitos específicos de aplicação.
Qual é a faixa de temperatura operacional?
A faixa de temperatura operacional especificada é de -10°C a +70°C.
O 8530 possui proteção contra polaridade?
Sim. A especificação informa que o circuito do motor pode suportar a conexão reversa das polaridades positiva e negativa sem danos.
O 8530 possui proteção contra rotor bloqueado?
Sim. A especificação informa que o motor pode suportar uma condição de bloqueio sob tensão nominal por 72 horas sem incêndio ou queima.
Solicite uma amostra do ventilador soprador CC 8530
Procurando um ventilador soprador compacto de 12V CC para seu próximo projeto de resfriamento de equipamentos?
Envie-nos a tensão necessária, o fluxo de ar, a pressão estática, o espaço de instalação e as condições de aplicação. A Chungfo Fan pode ajudar a avaliar a configuração adequada do soprador e fornecer soluções de resfriamento OEM para seus equipamentos.
