À medida que a indústria global de dispositivos médicos avança incessantemente em direção a maior precisão, miniaturização e inteligência, "tornar os dispositivos menores" há muito transcendeu um mero desafio de projeto estrutural. Evoluiu para uma revolução abrangente da engenharia, envolvendo engenharia de sistemas, termodinâmica, ciência dos materiais e validação de confiabilidade a longo prazo. Não se trata simplesmente de reduzir dimensões; é uma profunda reformulação da filosofia de projeto de produto, dos processos de fabricação e das capacidades de colaboração da cadeia de suprimentos. Abrangendo desde a otimização singular da topologia estrutural até o controle dinâmico do equilíbrio térmico geral do sistema, o projeto da organização do fluxo de ar em microescala e a avaliação da confiabilidade com base em testes de vida acelerados, a miniaturização esconde um conjunto de desafios de colaboração em engenharia complexos e sem precedentes. Exige que os engenheiros desmantelam as barreiras disciplinares tradicionais e, por meio de uma perspectiva sistêmica, reavaliem o valor e os limites de cada componente e de cada fração de espaço.

Isso é particularmente crítico na área de equipamentos de diagnóstico médico. Os produtos não devem apenas atender a requisitos operacionais de alto desempenho e alta precisão, mas também acomodar rigorosas restrições de espaço, integração de módulos de alta densidade e normas regulatórias dos principais mercados globais. Isso inclui a marcação CE da UE, as normas de segurança UL nos EUA, o sistema de gestão da qualidade de dispositivos médicos ISO 13485 e os requisitos de estabilidade a longo prazo descritos na série IEC 60601. Essas múltiplas restrições, muitas vezes interdependentes, significam que o objetivo final do projeto de um dispositivo não é mais simplesmente a "funcionalidade", mas sim ser "estável, confiável e consistentemente reproduzível em qualquer ambiente clínico previsto". Essa busca incessante por determinismo e segurança constitui a lógica fundamental do projeto térmico em dispositivos médicos.

Nesse contexto, reduzir o tamanho dos dispositivos deixou de ser uma “opção de otimização” na iteração de produtos e tornou-se um “imperativo estratégico” para que as empresas sejam competitivas. No entanto, diferentemente das estruturas físicas, a geração de calor dentro de um dispositivo não diminui proporcionalmente ao volume. Na verdade, devido ao crescimento exponencial da capacidade computacional e ao aumento exponencial da densidade de integração dos módulos, a densidade térmica por unidade de volume continua a aumentar drasticamente. Isso faz com que a dificuldade de gerenciamento térmico aumente exponencialmente — uma analogia simples seria tentar concentrar o calor gerado por uma fábrica em um apartamento. Esse “dilema térmico” tornou-se o principal gargalo que limita a miniaturização de produtos.

Consequentemente, a importância do sistema térmico na arquitetura geral do projeto foi elevada a um nível sem precedentes. Ele deixou de ser um "módulo de suporte" a ser abordado posteriormente e se tornou uma "tecnologia essencial" que atua ao lado da computação central e da detecção de precisão. O conflito inerente entre as dimensões físicas (especialmente a espessura) do ventilador de resfriamento —o componente mais crítico de um sistema térmico ativo—e seu desempenho de resfriamento tornou-se um dos maiores desafios no projeto de engenharia. Como manter fluxo de ar e pressão estática suficientes em um espaço extremamente confinado, garantindo ao mesmo tempo baixo ruído, baixa vibração e uma vida útil excepcionalmente longa, é o problema mais prático e complexo que toda equipe de engenharia enfrenta.

Este artigo irá analisar um estudo de caso real envolvendo um dispositivo de diagnóstico médico. Será feita uma análise minuciosa de como a fabricante chinesa de ventiladores Chungfo opera. A [Nome da Empresa], renomada fornecedora nacional de soluções térmicas industriais, rompeu com as limitações das metodologias tradicionais de seleção. Ao empregar uma abordagem sistemática de análise de engenharia, a empresa conseguiu reduzir a espessura do ventilador de resfriamento de 25 mm para 10 mm sem comprometer o desempenho de resfriamento ou a confiabilidade a longo prazo. Essa conquista resultou em uma redução de 60% na espessura total do sistema e forneceu à indústria uma estrutura altamente valiosa e replicável para soluções térmicas industriais.

I. A tendência de miniaturização em dispositivos médicos: de “possível” a “inevitável”

Com os avanços globais contínuos na tecnologia médica, o envelhecimento da população e as mudanças nos modelos de alocação de recursos de saúde, a indústria de dispositivos médicos está passando por uma transformação profunda e irreversível. A evolução de equipamentos tradicionalmente volumosos e estacionários para dispositivos portáteis, de bancada e até mesmo de mão não é mais um empreendimento exploratório de algumas empresas pioneiras, mas um caminho inevitável para toda a indústria.

Diversos fatores importantes sustentam essa tendência. Em primeiro lugar, os cenários clínicos estão mudando fundamentalmente. As necessidades de diagnóstico não se restringem mais aos laboratórios ou centros de imagem de grandes hospitais, mas se estendem cada vez mais a unidades de atenção primária à saúde, clínicas comunitárias, atendimento domiciliar e até mesmo a serviços médicos móveis. Por exemplo, em áreas remotas ou durante emergências de saúde pública, a disponibilidade de um analisador de sangue portátil ou de um aparelho de ultrassom móvel muitas vezes determina a rapidez e a eficácia do diagnóstico. Isso exige que os equipamentos possuam flexibilidade e portabilidade excepcionais, capazes de fornecer dados médicos precisos a qualquer hora e em qualquer lugar.

Em segundo lugar, a distribuição global desigual de recursos médicos destaca o valor de dispositivos menores. Comparados a equipamentos grandes, volumosos, caros e que exigem instalação profissional, os dispositivos menores são mais fáceis de transportar, implantar e manter. Eles podem entrar em mercados emergentes mais rapidamente e a um custo menor, preenchendo lacunas na prestação de cuidados de saúde. Reduzem as barreiras de acesso aos serviços médicos, permitindo que a tecnologia médica avançada beneficie uma população mais ampla.

Simultaneamente, a integração funcional em dispositivos está aumentando exponencialmente. Os dispositivos médicos modernos não são mais instrumentos de função única, mas estão evoluindo para sistemas integrados que combinam múltiplas capacidades. Um monitor de paciente de alta tecnologia, por exemplo, pode integrar ECG, PANI (pressão arterial não invasiva), SpO2 (oximetria de pulso) e monitoramento de temperatura, e até mesmo incorporar análise preliminar de dados, transmissão remota sem fio e recursos de autocalibração. Esse alto grau de integração funcional impulsiona diretamente a estrutura interna em direção à extrema compactação, forçando os engenheiros a acomodar mais componentes eletrônicos, sensores e peças mecânicas em um espaço menor.

Do ponto de vista da concorrência de mercado, dispositivos menores se traduzem em custos de fabricação e transporte mais baixos, maior flexibilidade de implantação e uma gama mais ampla de cenários de aplicação. Em ambientes especializados, como vans de teste móveis, hospitais móveis em cabines, laboratórios temporários e operações de resgate de emergência, o tamanho, o peso e o consumo de energia de um dispositivo determinam diretamente sua usabilidade e praticidade. Portanto, a miniaturização não é apenas um imperativo tecnológico, mas também um importante diferencial competitivo.

No entanto, os desafios da miniaturização vão muito além do empilhamento de estruturas físicas. À medida que o desempenho dos componentes eletrônicos aumenta, a questão da "densidade térmica" dentro do dispositivo torna-se cada vez mais crítica. Processadores de alto desempenho, FPGAs complexos, módulos de energia eficientes e sistemas de sensores de precisão liberam calor significativo durante a operação. Se esse calor não for removido de forma eficiente e eficaz, pode levar a consequências graves: desempenho degradado dos componentes, deriva de sinal que compromete a precisão da medição, operação instável do sistema ou até mesmo desligamento acionado pela proteção contra superaquecimento. Em um contexto médico, qualquer erro de dados ou tempo de inatividade do sistema acarreta riscos incalculáveis.

Assim, sob a tendência irreversível de miniaturização, o sistema térmico não pode ser enfraquecido; em vez disso, deve alcançar uma gestão térmica mais eficiente e inteligente em um espaço físico menor. Isso torna a aplicação de Ventiladores de resfriamento DC sem escovas —o núcleo das soluções térmicas ativas—cada vez mais crítico. A qualidade do projeto desses ventiladores determina diretamente o sucesso ou o fracasso da miniaturização do produto.

II. Contexto do Caso: As Soluções Térmicas Tradicionais Não Conseguem Adaptar-se à Arquitetura de Próxima Geração

A K Company, cliente neste caso, é uma fabricante de equipamentos de diagnóstico médico com cerca de 3.000 funcionários. Especializada há anos em pesquisa e desenvolvimento de equipamentos de alta precisão, seus produtos são reconhecidos pela alta exatidão e estabilidade, sendo amplamente utilizados em hospitais terciários de referência, laboratórios médicos independentes e diversos ambientes de pesquisa de alto padrão, que impõem requisitos excepcionalmente rigorosos de estabilidade e confiabilidade operacional.

Durante o desenvolvimento de seu analisador bioquímico automatizado de última geração, a equipe de engenharia da K Company se deparou com um gargalo de projeto sem precedentes: a solução térmica comprovada das gerações anteriores não conseguia mais acomodar a arquitetura altamente compacta do novo dispositivo.

A solução anterior utilizava uma ventoinha axial de 60×60×25 mm, padrão na indústria. Em gerações anteriores do produto, essa ventoinha de 25 mm de espessura, com sua tecnologia consolidada e desempenho estável, equilibrava eficazmente o fluxo de ar e o ruído, garantindo a dissipação eficiente do calor dentro do dispositivo e atendendo a todos os requisitos de refrigeração. No entanto, para a nova geração do dispositivo, visando uma redução significativa no volume total, os engenheiros redesenharam radicalmente o layout interno. Diversos módulos funcionais foram reorganizados e as dimensões das placas de circuito impresso foram reduzidas, o que significou uma drástica diminuição do espaço alocado para a ventoinha. A ventoinha de 25 mm de espessura, seja em dimensões físicas ou método de montagem, não podia mais ser acomodada na nova estrutura.

Para agravar o problema, a fim de aumentar a produtividade e a inteligência dos testes, o novo dispositivo incorporou diversos módulos de processamento de alta potência e um sistema microfluídico mais complexo. Isso resultou em um aumento da carga térmica geral, em vez de sua redução. Portanto, apesar do tamanho menor do dispositivo, as exigências sobre o sistema térmico tornaram-se ainda mais rigorosas.

Nesse ponto, a equipe de engenharia da K Company se deparou com uma contradição clássica, porém extremamente complexa, da engenharia:

O volume físico do dispositivo precisa diminuir, mas o desempenho de resfriamento não pode ser comprometido de forma alguma — na verdade, pode até precisar ser aprimorado.

A dificuldade deste problema reside no fato de que, em dispositivos médicos, o papel do sistema térmico vai muito além do simples “resfriamento”. Ele afeta diretamente os principais indicadores de desempenho do produto:

Precisão das medições: As flutuações de temperatura afetam diretamente a estabilidade dos componentes ópticos, sensores e reagentes, levando a desvios nos resultados dos testes.

Vida útil do produto: A operação prolongada em altas temperaturas acelera a degradação de componentes críticos, como capacitores eletrolíticos e circuitos integrados, reduzindo significativamente a vida útil do dispositivo.

Estabilidade operacional: O sobreaquecimento pode causar congelamentos ou reinicializações do sistema, podendo levar a incidentes críticos de segurança em ambientes clínicos.

Conformidade regulatória: Dispositivos médicos devem passar por rigorosas certificações de segurança e confiabilidade. Qualquer comprometimento no projeto térmico pode colocar em risco essas certificações, atrasando ou inviabilizando o lançamento do produto.

Portanto, qualquer projeto que sacrificasse o desempenho de refrigeração para ganhar espaço era inaceitável para a K Company. Eles precisavam de uma solução inovadora capaz de oferecer desempenho de refrigeração equivalente ou superior em um espaço muito menor.

III. Armadilhas da Lógica de Seleção Tradicional: Especificações Não Equivalem ao Desempenho no Mundo Real

Inicialmente sem conseguir avançar, a equipe de P&D da K Company tentou a abordagem mais tradicional: vasculhar inúmeros catálogos de produtos e fichas técnicas em busca de ventiladores de refrigeração. Eles seguiram uma lógica de "tamanho primeiro, depois desempenho", comparando meticulosamente dezenas de ventiladores de 60×60mm de várias marcas. Concentraram-se em parâmetros como fluxo de ar (CFM), velocidade de rotação (RPM), ruído (dBA) e consumo de energia, na esperança de encontrar um modelo com 10mm a 15mm de espessura e especificações de desempenho comparáveis às do ventilador de 25mm.

No entanto, esse método de seleção aparentemente rigoroso, baseado em especificações, rapidamente se deparou com um obstáculo.

A razão reside no fato de que os dados de desempenho listados em catálogos ou fichas técnicas — como fluxo de ar máximo e pressão estática máxima — são normalmente medidos em condições ideais de laboratório, conhecidas como estado de "ar livre". Nesse estado, a entrada e a saída do ventilador estão completamente desobstruídas e o fluxo de ar não encontra resistência, permitindo que o ventilador atinja sua potência máxima teórica. Esse ambiente de teste é semelhante a um ventilador operando no "vácuo", uma situação muito distante da realidade.

Dentro de um dispositivo médico real, o fluxo de ar é significativamente afetado por uma série de estruturas complexas que, em conjunto, formam uma "impedância do sistema" substancial. As principais fontes de resistência incluem:

Curvas no percurso do ar e alterações na seção transversal: O ar que flui por canais estreitos e curvos sofre uma perda de pressão significativa devido ao atrito e à resistência localizada.

Obstruções físicas causadas por componentes internos: Placas de circuito impresso, capacitores, conectores, dissipadores de calor e outros componentes estão densamente agrupados no caminho do fluxo de ar, atuando como obstáculos que impedem o fluxo de ar suave.

Aletas densas do dissipador de calor: Para maximizar a área de superfície, as aletas do dissipador de calor são frequentemente espaçadas de forma muito densa, o que, embora melhore a transferência de calor, aumenta significativamente a resistência ao fluxo de ar.

Restrições de tamanho de entrada/saída: Por questões estéticas e de proteção, as aberturas de entrada e saída na carcaça do dispositivo geralmente têm área aberta limitada, restringindo ainda mais o fluxo de ar e aumentando a resistência.

O efeito cumulativo desses fatores significa que a vazão de ar real fornecida por um ventilador em seu ambiente de instalação é significativamente menor do que sua especificação teórica de ar livre. O ponto de operação real do ventilador é determinado pela interseção de sua própria “curva característica PQ” (Pressão vs. Vazão) e a “curva de impedância do sistema”. Focar apenas na vazão de ar livre, negligenciando a impedância do sistema, leva à armadilha clássica: “as especificações são adequadas, mas o desempenho no mundo real deixa a desejar”. Essa desconexão entre parâmetro e desempenho é especialmente pronunciada em projetos de dispositivos de alta densidade e alta impedância, representando uma das armadilhas cognitivas mais significativas nas metodologias tradicionais de projeto térmico.

IV. Uma mudança de paradigma: da “seleção de um ventilador” à “análise do sistema”

O ponto de virada do projeto ocorreu com o envolvimento da equipe de engenharia da Guangdong Chungfo. Em vez de recomendar um produto imediatamente, eles propuseram à K Company uma sugestão aparentemente simples, mas profundamente perspicaz: “Não escolham um ventilador primeiro. Deixem-nos testar o seu dispositivo primeiro.”

Essa sugestão representou uma mudança fundamental no pensamento da engenharia — da “seleção de produtos” para a “análise de sistemas”. Significava que a Guangdong Chungfo se posicionava não apenas como fabricante de ventiladores, mas como “parceira em soluções térmicas” do cliente, intervindo proativamente na fase de projeto.

Posteriormente, os engenheiros da Chungfo, equipados com equipamentos de teste especializados, realizaram uma análise abrangente e meticulosa do sistema no laboratório da K Company. Os testes foram muito além da simples medição de temperatura e incluíram principalmente:

Medição da Curva de Impedância do Sistema: Utilizando equipamentos de túnel de vento de precisão, os engenheiros simularam a resistência gerada pelo fluxo de ar interno do dispositivo sob diferentes taxas de fluxo de ar. Essa curva quantificou com precisão a "demanda" do sistema sobre o ventilador.

Mapeamento térmico de pontos críticos: Utilizando câmeras termográficas de alta resolução e termopares embutidos, os engenheiros criaram um mapa detalhado do campo de temperatura 3D do dispositivo sob carga máxima, identificando com precisão as temperaturas da superfície e as densidades de fluxo de calor de todos os componentes críticos geradores de calor.

Análise do Ponto de Operação do Ventilador: Sobrepondo a curva de impedância do sistema com as curvas características PQ de potenciais ventiladores, os engenheiros identificaram teoricamente os pontos de operação potenciais para diferentes ventiladores dentro do sistema, prevendo seu fluxo de ar real e eficácia de resfriamento.

Análise da tendência de aumento de temperatura em múltiplas condições: Além das condições padrão, a equipe simulou as tendências de aumento de temperatura do dispositivo sob temperaturas ambientes extremas, vários modos operacionais e operação prolongada em plena carga para avaliar a estabilidade térmica e as margens de segurança do sistema.

Munidos desses dados detalhados, os engenheiros da Chungfo puderam construir um modelo digital que reproduzia fielmente o ambiente operacional real. Esse modelo revelou claramente os padrões de "respiração" do dispositivo e a distribuição do "estresse térmico". A essência desse método reside em: abandonar a dependência de um único parâmetro do ventilador e alcançar a otimização de desempenho por meio de uma correspondência precisa do sistema. Isso representa a evolução das soluções térmicas industriais modernas, de práticas baseadas na experiência para práticas baseadas em dados.

V. Descoberta fundamental: a espessura não é o único fator determinante da capacidade de resfriamento.

Os testes do sistema revelaram uma descoberta crucial e contra-intuitiva: sob as condições estruturais específicas deste dispositivo, uma ventoinha de 25 mm de espessura não era um pré-requisito para atender aos requisitos de refrigeração.

Por meio de uma análise aprofundada dos dados de teste, os engenheiros da Chungfo descobriram que a adequação da ventoinha original de 25 mm decorria menos de sua espessura e mais de sua alta capacidade de pressão estática, que por acaso compensava a alta impedância do sistema, originalmente inadequada para o dispositivo. No entanto, ao otimizar o fluxo de ar por meio de medidas como:

Redesenhar o guia de ar para eliminar zonas de vórtice ineficazes;

Otimizar a posição e o formato das aberturas de entrada/saída para uma integração perfeita com os canais internos;

Ajustar com precisão o layout dos componentes internos para reduzir a resistência localizada ao fluxo;

Adicionar dissipadores de calor pequenos e discretos acima dos pontos críticos de aquecimento.

Por meio dessas otimizações sistêmicas, a curva de impedância geral do sistema foi significativamente reduzida. Com base nisso, e combinada com o ajuste preciso da curva de desempenho da ventoinha, os engenheiros da Chungfo demonstraram que: mesmo uma ventoinha de perfil fino, com apenas 10 mm de espessura, mas com design aerodinamicamente otimizado, pode encontrar seu ponto de operação ideal dentro desse sistema de baixa impedância e alcançar um resfriamento eficaz.

Essa conclusão quebrou a suposição linear tradicional de que "um ventilador mais grosso proporciona inerentemente um resfriamento melhor".

Na realidade, o desempenho de refrigeração ideal em um espaço confinado é o resultado combinado de múltiplos fatores, incluindo:

Design aerodinâmico da ventoinha: A otimização do formato, ângulo, quantidade e folga da ponta das pás determina a eficiência e as características de qualidade de energia (PQ) da ventoinha.

Estratégia de Eficiência e Controle de Velocidade do Motor: Um motor sem escovas de alta eficiência e o controle inteligente de velocidade por PWM (Modulação por Largura de Pulso) permitem ajustar com precisão o fluxo de ar com base na temperatura em tempo real, equilibrando dinamicamente o desempenho e o consumo de energia.

Adaptação de impedância do sistema: Este é o fator determinante para a eficiência de um ventilador. Uma curva de impedância bem projetada permite que o ventilador funcione de forma otimizada.

Método de montagem e vedação: A posição de instalação do ventilador, sua orientação e a integridade da vedação entre ele e o caminho do fluxo de ar impactam diretamente na ocorrência de curto-circuito ou vazamentos no fluxo de ar.

Quando todos esses elementos são bem combinados e otimizados, uma ventoinha de perfil fino meticulosamente projetada pode fornecer um desempenho de resfriamento comparável ou até mesmo superior ao de uma ventoinha tradicional mais espessa em uma aplicação específica.

VI. A Solução: Aplicação de uma Camada Fina de 10 mm Ventilador CC sem escovas

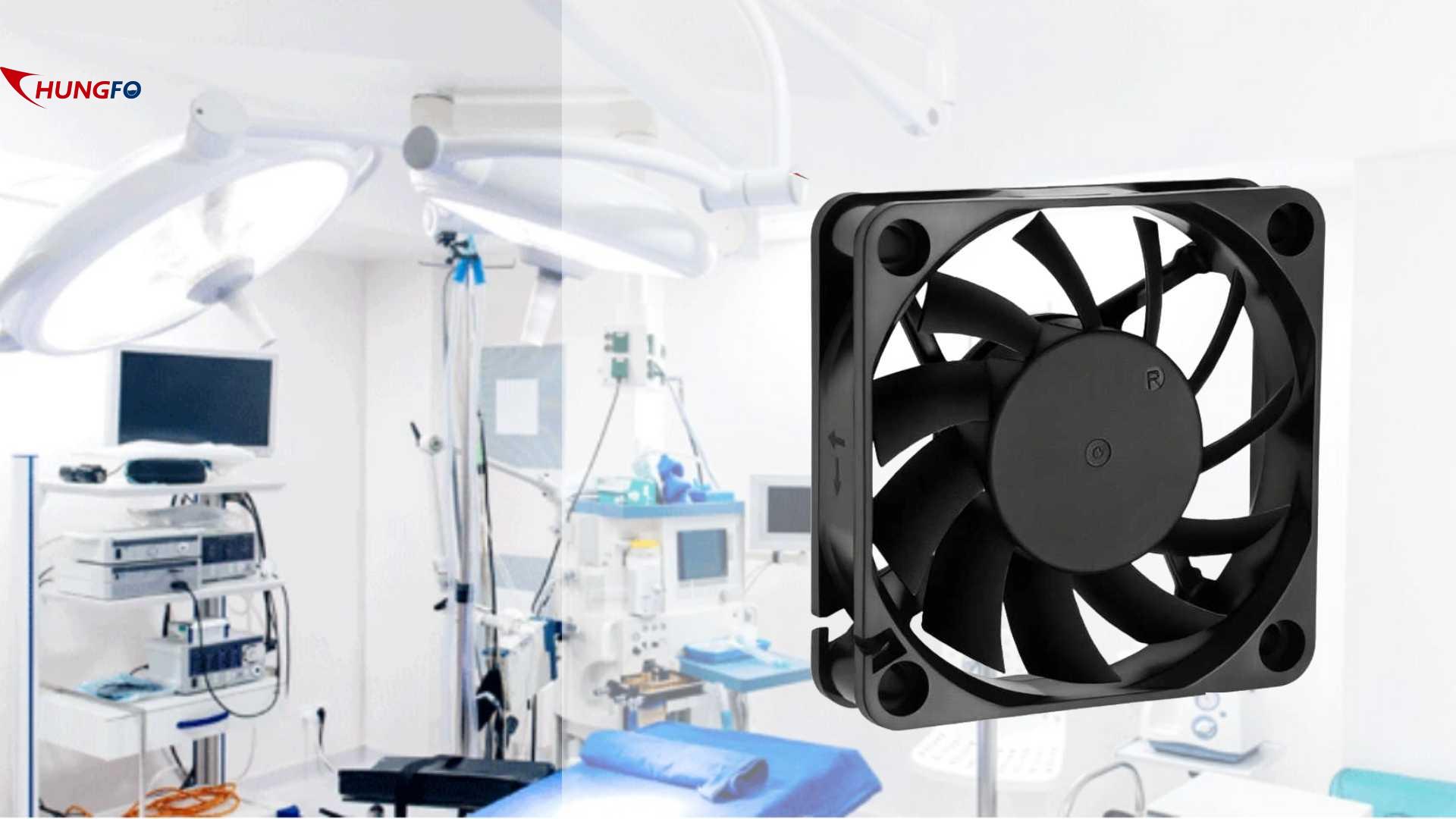

Com base em dados empíricos sólidos e em uma análise abrangente do sistema, a Guangdong Chungfo recomendou um ventilador de refrigeração CC sem escovas personalizado de 60×60×10 mm para a K Company. Não se tratava apenas de uma substituição de produto, mas de uma adequação precisa ao nível do sistema.

Este produto passou por uma otimização profunda em diversas dimensões tecnológicas essenciais:

Tecnologia de motor sem escovas de alta eficiência: Utilizando ímãs permanentes de terras raras com maior produto de energia magnética e design eletromagnético otimizado, a eficiência de conversão de energia do motor foi significativamente aprimorada. Isso se traduz em maior fluxo de ar e pressão estática com o mesmo consumo de energia, ou menor consumo de energia e geração de calor para o mesmo fluxo de ar.

Design aerodinâmico avançado: As pás do ventilador foram redesenhadas utilizando simulação de Dinâmica dos Fluidos Computacional (CFD). Ao otimizar o formato do perfil aerodinâmico das pás, o ângulo de inclinação e a torção, a separação do fluxo de ar sobre as superfícies das pás foi minimizada, criando um fluxo mais suave. Isso maximizou a vazão de ar e a eficiência da pressão estática dentro do limite extremo de espessura de 10 mm.

Circuitos de acionamento e controle de precisão: Foram adotados circuitos integrados de acionamento com maior grau de integração e imunidade a ruídos, permitindo uma comutação mais suave e menor ruído eletromagnético. Isso garante operação com baixa vibração e baixo ruído em toda a faixa de velocidade — um fator crítico para ambientes de diagnóstico sensíveis.

Sistema de rolamentos de alta confiabilidade: Para atender às demandas de operação contínua de dispositivos médicos (24 horas por dia, 7 dias por semana), foi selecionado um sistema de rolamentos de esferas duplos de alta qualidade e rigorosamente testado em termos de vida útil (ou um sistema de rolamentos de bucha otimizado), garantindo estabilidade a longo prazo e vida útil prolongada.

Durante os testes de integração, essa solução combinada não só atendeu a todos os requisitos de refrigeração, como também proporcionou um benefício adicional de engenharia: devido à redução significativa da espessura da ventoinha, o fluxo de ar interno tornou-se mais suave e com menor resistência, aumentando a eficiência geral de refrigeração do sistema. Além disso, o espaço liberado proporcionou maior flexibilidade para a disposição de outros módulos e futuras expansões funcionais, otimizando ainda mais o projeto geral do dispositivo.

A implementação bem-sucedida desta solução demonstra plenamente o valor fundamental dos ventiladores de refrigeração no projeto de sistemas de dispositivos eletrônicos modernos — eles não são mais componentes isolados, mas devem ser profundamente integrados à arquitetura geral do sistema. Também evidencia a profunda mudança nas soluções térmicas industriais, da “otimização pontual” para a “otimização do sistema”.

VII. Validação rápida e maior eficiência do projeto

Após finalizar a solução, a Guangdong Chungfo aproveitou sua cadeia de suprimentos flexível e suas capacidades de suporte de engenharia para fornecer à K Company suporte rápido para prototipagem. Isso se mostrou crucial em um contexto de prazos de projeto apertados e forte concorrência de mercado.

Ao receber as amostras, a equipe de P&D da K Company iniciou imediatamente um processo abrangente e rigoroso de testes de integração e validação, abrangendo praticamente todas as métricas essenciais para a certificação de dispositivos médicos:

Teste de Elevação de Temperatura: Utilizando sistemas de aquisição de temperatura de alta precisão, foi realizado o monitoramento contínuo das temperaturas de todos os componentes críticos em ambientes operacionais típicos e extremos simulados, para garantir que permanecessem dentro dos limites de segurança.

Teste de estabilidade operacional de longo prazo: O dispositivo foi colocado em uma câmara de envelhecimento e operado em carga máxima continuamente por centenas ou até milhares de horas para avaliar a degradação do desempenho do sistema térmico ao longo do tempo e a estabilidade geral do sistema.

Testes em Ambientes Extremos: Utilizando uma câmara ambiental, a capacidade de inicialização e operação do dispositivo foram testadas sob condições simuladas de alta temperatura (por exemplo, 40°C), baixa temperatura (por exemplo, 0°C) e alta umidade para garantir ampla adaptabilidade ambiental.

Testes de ruído e vibração: Em uma câmara semianecoica, foram utilizados medidores de nível sonoro e sensores de vibração de alta precisão para medir os níveis de ruído e os espectros de vibração do dispositivo sob diferentes condições de operação, garantindo a conformidade com os rigorosos requisitos de ambientes médicos.

Os resultados foram convincentes: a nova solução atendeu ou superou os requisitos originais do projeto em todas as métricas de desempenho. Fundamentalmente, a aplicação bem-sucedida da ventoinha de 10 mm simplificou significativamente o layout estrutural do dispositivo, reduziu o peso total e diminuiu o risco de P&D. Esse processo de validação rápida comprimiu o que poderia ter levado meses de seleção, testes e iterações em poucas semanas, acelerando consideravelmente o ciclo de desenvolvimento do produto. Isso permitiu que a K Company fizesse a transição de seu dispositivo de última geração para a produção em massa conforme o planejado, aproveitando a oportunidade de mercado. No mercado altamente competitivo de dispositivos médicos, o valor comercial de tais ganhos de eficiência é imensurável.

VIII. Lições de Engenharia: De um Caso Único à Metodologia Industrial

O sucesso deste caso vai muito além da resolução de um problema técnico específico para a K Company. Através da aplicação prática, oferece uma série de valiosas e profundas lições de engenharia para toda a indústria de dispositivos médicos e para todos os setores de dispositivos eletrônicos que enfrentam desafios de miniaturização.

Primeiramente, as especificações não equivalem ao desempenho no mundo real. A capacidade de refrigeração não pode ser avaliada por alguns números em uma ficha técnica do produto. É essencial compreender a relação entre a curva característica PQ da ventoinha e a curva de impedância do sistema do dispositivo, fundamentando o processo de seleção em um profundo conhecimento do ambiente de aplicação real.

Em segundo lugar, os testes físicos são uma etapa de validação indispensável. Os cálculos teóricos e as simulações formam a base do projeto, mas a validação final deve retornar aos testes físicos. Os testes são a ponte que conecta o projeto à realidade, uma etapa crítica para verificar a eficácia da solução e identificar possíveis problemas. Qualquer solução que dispense os testes físicos acarreta riscos significativos.

Em terceiro lugar, a miniaturização e a alta confiabilidade podem coexistir. Ao introduzir o pensamento de engenharia em nível de sistemas e metodologias de projeto avançadas, a miniaturização e a alta confiabilidade não são inerentemente contraditórias. Com a devida compatibilidade entre os sistemas, um tamanho menor pode levar a uma maior eficiência e a um desempenho superior.

Por fim, o pensamento sistêmico oferece maior valor a longo prazo do que a otimização de componentes individuais. A mudança de "selecionar um ventilador" para "analisar o sistema" representa um salto significativo na mentalidade da engenharia. Fornecedores que possuem esse pensamento sistêmico podem ajudar os clientes a mitigar riscos logo no início da fase de projeto, permitindo uma transição da "implementação funcional" para a "excelência em desempenho". Essa capacidade é inestimável para os projetos de dispositivos de alta densidade cada vez mais complexos do futuro.

IX. Conclusão: Evoluindo de um Fornecedor de Produtos para um Parceiro de Capacidade de Sistemas

Na indústria de dispositivos médicos — um setor com exigências quase extremas de confiabilidade e segurança — o sistema térmico há muito deixou de ser um “módulo de suporte” discreto para se tornar uma “capacidade essencial” que determina o sucesso do produto. Ele impacta a precisão, a vida útil e a reputação da marca.

Por meio deste caso, Guangdong Chungfo Fabricante de ventiladores A empresa demonstrou não apenas sua força como produtora de ventiladores de alto desempenho, mas também uma capacidade abrangente de soluções térmicas industriais completas, centradas no dispositivo do cliente. Essa capacidade engloba testes e análises preliminares precisos, otimização e seleção de sistemas em estágio intermediário e suporte de engenharia eficiente e flexível na fase posterior.

Essa mentalidade de engenharia centrada em sistemas permite que eles criem valor consistente para os clientes, valor esse que transcende o próprio produto em cenários de aplicação complexos e reais. Isso ajuda os clientes a encurtar os ciclos de desenvolvimento, reduzir os riscos de P&D e aumentar a competitividade do produto. Simultaneamente, fornece a toda a indústria um caminho técnico replicável — desde a “solução reativa de problemas térmicos” até o “projeto proativo de sistemas de gerenciamento térmico”.

Olhando para o futuro, à medida que tecnologias como Inteligência Artificial, Big Data e Internet das Coisas se integram cada vez mais aos dispositivos médicos, estes evoluirão rapidamente em direção a um desempenho superior, tamanho reduzido e inteligência aprimorada. Isso significa que a densidade térmica continuará a aumentar e a importância da tecnologia térmica só tende a crescer. Nessa onda de evolução tecnológica, aqueles que primeiro encontrarem soluções superiores em nível de sistema garantirão as posições mais vantajosas no mercado altamente competitivo. O caso da Guangdong Chungfo, sem dúvida, traça um caminho claro e promissor para toda a indústria.
