Ventiladores de resfriamento de ar externos são cada vez mais usados em equipamentos que devem operar continuamente sob chuva, umidade, poeira, mudanças de temperatura, névoa salina e outras condições ambientais exigentes. Gabinetes de telecomunicações, fontes de alimentação externas, equipamentos de carregamento de veículos elétricos, inversores solares, gabinetes de controle industrial, sistemas de refrigeração, equipamentos agrícolas, displays de LED e muitos outros sistemas dependem de fluxo de ar forçado para remover o calor. Quando esses sistemas são instalados ao ar livre, no entanto, o desempenho de resfriamento é apenas uma parte da equação de confiabilidade. A capacidade do ventilador de manter sua proteção contra água e poeira ao longo de muitos anos pode ser igualmente importante.

Um ventilador com classificação IP68 é projetado para fornecer um nível muito alto de proteção contra a entrada de poeira e água. No entanto, uma classificação IP68 não deve ser interpretada como uma garantia de que o sistema de vedação permanecerá inalterado para sempre. A exposição ao ar livre introduz tensões mecânicas, térmicas, químicas e ambientais contínuas. Com o tempo, as vedações podem perder a elasticidade, os adesivos podem envelhecer, os pontos de entrada de cabos podem se tornar vulneráveis, as juntas da carcaça podem sofrer alterações dimensionais e a condensação pode criar umidade mesmo quando a água da chuva direta não entra no equipamento.

Isso significa que proteger um ventilador de resfriamento de ar externo contra a degradação da vedação à prova d'água IP68 requer uma estratégia de confiabilidade completa, em vez de simplesmente selecionar um ventilador com um rótulo IP68.

Para fabricantes de equipamentos e engenheiros, a pergunta mais importante, portanto, não é apenas se um ventilador pode passar em um teste IP68 quando é novo, mas se a estrutura de vedação, os materiais, os componentes elétricos, os rolamentos, as conexões de cabos e o ambiente de instalação do ventilador podem continuar a funcionar de forma confiável durante toda a vida útil esperada.

O que o IP68 realmente significa para um ventilador de resfriamento externo?

O código IP é usado para descrever o nível de proteção fornecido por um gabinete contra objetos sólidos e água. O primeiro número refere-se à proteção contra partículas sólidas, enquanto o segundo número refere-se à proteção contra água. IP68 representa um alto nível de proteção contra poeira, juntamente com proteção contra imersão em água sob condições de teste especificadas. As condições exatas de imersão associadas a uma declaração IP68 podem depender das condições de teste declaradas pelo fabricante e dos requisitos aplicáveis.

Essa distinção é importante para a seleção de ventiladores externos.

Um ventilador IP68 não é simplesmente um ventilador convencional com uma capa de borracha colocada ao seu redor. Para obter uma proteção confiável, os fabricantes normalmente precisam controlar vários caminhos potenciais de entrada de água. Estes podem incluir juntas da carcaça, saídas de cabos, conectores, estruturas de motor, placas de circuito, áreas de rolamento e outras interfaces.

Um ventilador à prova d'água bem projetado pode usar combinações de estruturas de carcaça vedadas, proteção de resina, revestimentos isolantes, saídas de cabos à prova d'água, rolamentos especializados, materiais resistentes à corrosão e processos de fabricação cuidadosamente controlados. Exemplos da indústria mostram que o envasamento ou encapsulamento pode ser usado para isolar enrolamentos e placas de circuito do ambiente externo.

No entanto, o nível de proteção medido durante os testes de produção representa uma condição específica em um momento específico. Equipamentos externos enfrentam ciclos repetidos de temperatura, vibração, exposição ultravioleta, contaminação química e estresse mecânico. Esses fatores podem alterar gradualmente as propriedades dos materiais de vedação.

É por isso que a proteção de longo prazo deve ser considerada como um problema de engenharia em nível de sistema.

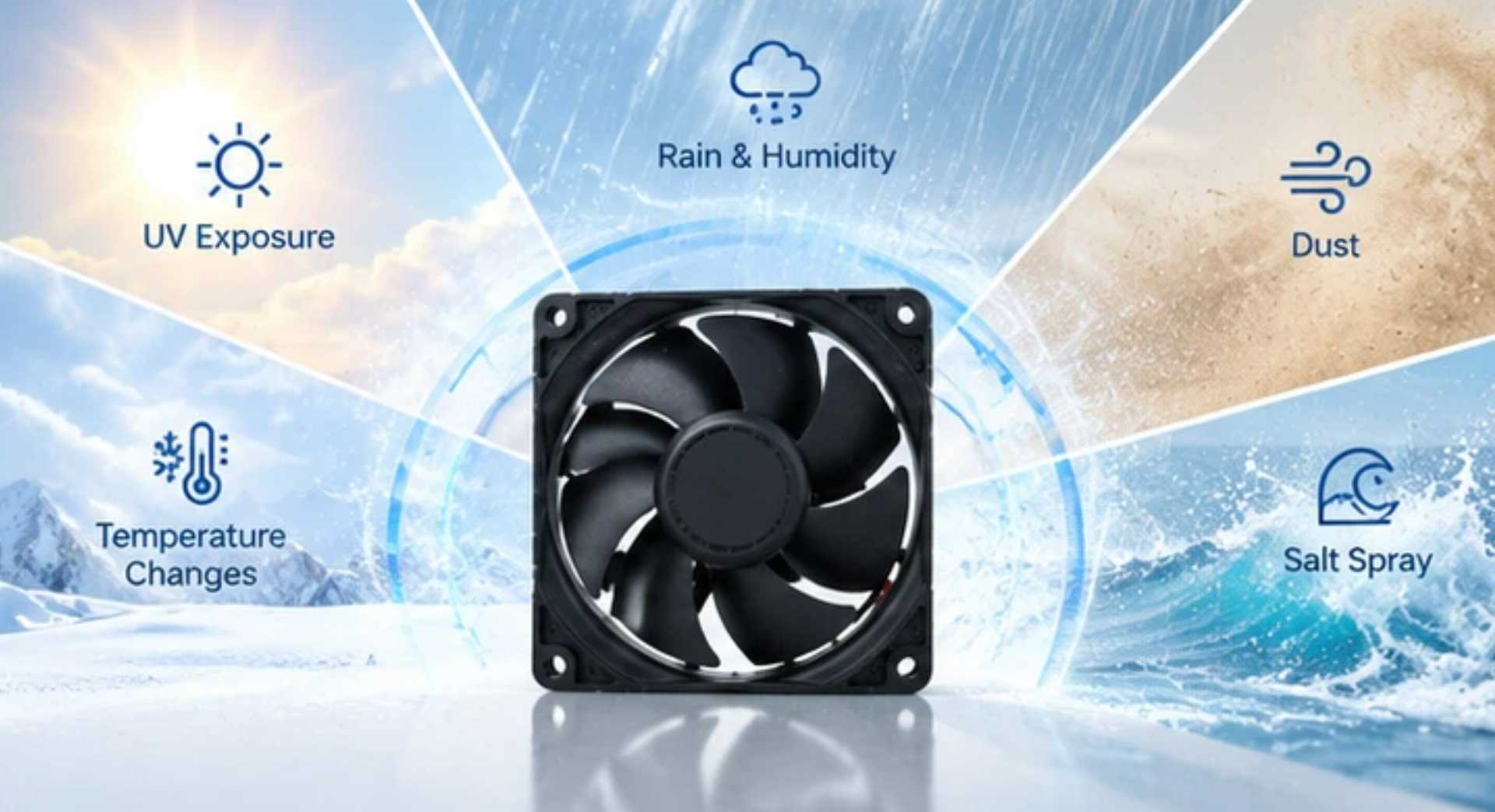

Por que as vedações à prova d'água IP68 podem se degradar com o tempo?

O erro mais comum no projeto de resfriamento externo é pensar que a impermeabilização é uma característica permanente do produto. Na realidade, todo sistema de vedação é influenciado pelo seu ambiente.

O ciclo de temperatura é um dos fatores mais importantes.

Um ventilador externo pode sofrer noites frias, luz solar direta durante o dia, superfícies de equipamentos quentes, chuva repentina e mudanças sazonais de temperatura. Carcaças de plástico, vedações de borracha, adesivos, componentes metálicos e materiais de resina não se expandem e contraem necessariamente na mesma taxa.

A expansão e contração repetidas podem colocar estresse nas interfaces.

Se uma vedação se tornar mais dura, mais macia, comprimida, inchada ou permanentemente deformada, sua pressão de contato pode diminuir gradualmente. Uma pequena mudança pode não causar vazamento visível imediatamente, mas pode criar um caminho para a umidade durante a exposição ambiental repetida.

O ciclo térmico também é importante porque gabinetes eletrônicos externos podem desenvolver mudanças de pressão. Quando o ar interno aquece e se expande e, em seguida, esfria e se contrai, o gabinete pode sofrer flutuações de pressão. Por longos períodos, esses ciclos podem desafiar interfaces de vedação fracas. Pesquisas de engenharia em gabinetes vedados externos identificaram a expansão e contração térmica como potenciais contribuintes para falhas de vedação e problemas de condensação.

A exposição ultravioleta é outra preocupação.

Ventiladores instalados ao ar livre podem ser expostos à luz solar por milhares de horas. Dependendo do material, a radiação ultravioleta pode contribuir para descoloração, fragilização, rachaduras superficiais ou perda de propriedades mecânicas. Portanto, selecionar materiais adequados para exposição ao ar livre é importante quando a carcaça do ventilador ou a estrutura de vedação é diretamente exposta à luz solar.

A umidade cria outro desafio de longo prazo.

Um ambiente úmido não requer necessariamente contato direto com a água para criar problemas de confiabilidade. A umidade pode migrar através de interfaces vulneráveis, conectores, estruturas de cabos ou defeitos microscópicos. A alta umidade também pode acelerar a corrosão de componentes metálicos e contatos eletrônicos.

A névoa salina pode ser particularmente agressiva.

Equipamentos externos instalados perto de regiões costeiras podem sofrer com partículas de sal e umidade transportadas pelo ar. A contaminação por sal pode acelerar a corrosão de peças metálicas, conectores, fixadores e interfaces elétricas. Portanto, os fabricantes de ventiladores ambientais geralmente fornecem projetos especiais resistentes à corrosão para aplicações que envolvem névoa salina e umidade.

A poeira pode piorar o problema.

Partículas de poeira podem se acumular ao redor de vedações e interfaces mecânicas. Se a poeira contiver partículas abrasivas ou quimicamente ativas, o movimento ou vibração repetidos podem afetar gradualmente a superfície de vedação. Quando a poeira se combina com a umidade, pode formar depósitos que são mais difíceis de remover.

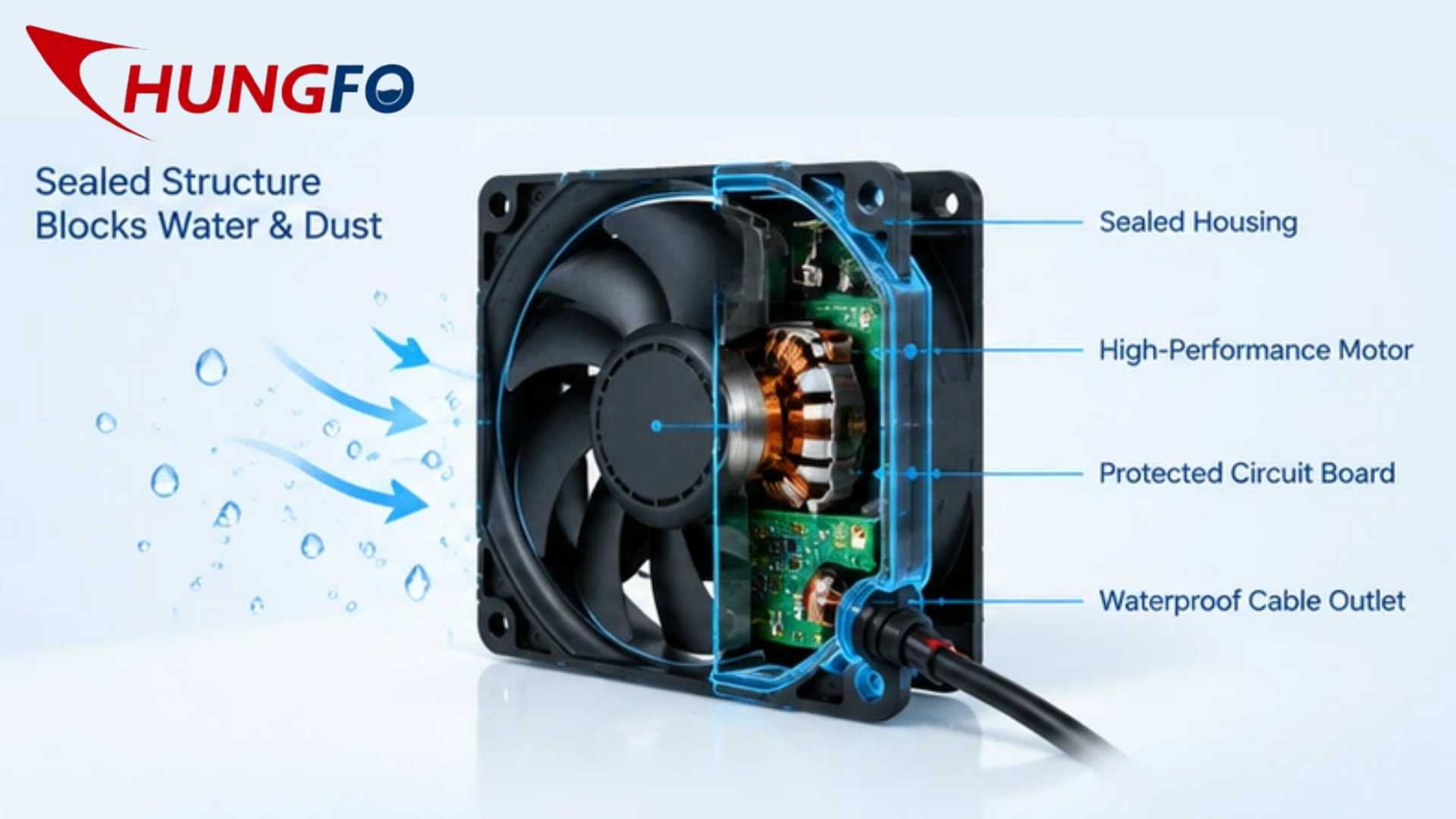

Como a carcaça do ventilador pode proteger a vedação à prova d'água?

A carcaça do ventilador é a primeira grande linha de defesa contra a contaminação ambiental.

Um ventilador externo robusto deve ter uma estrutura de carcaça que minimize aberturas desnecessárias e crie interfaces de vedação controladas. Quanto menos aberturas descontroladas existirem, mais fácil se torna manter uma proteção ambiental confiável.

As juntas da carcaça devem ser cuidadosamente projetadas.

Uma junta mecânica simples pode não fornecer proteção suficiente a longo prazo, a menos que as superfícies de contato, a compressão da gaxeta, as tolerâncias e o método de fixação sejam controlados adequadamente. Dependendo do projeto, os fabricantes podem usar gaxetas, compostos de vedação, preenchimento de resina, envasamento, sobremoldagem ou outras tecnologias.

O objetivo não é simplesmente tornar a carcaça difícil de abrir. O objetivo é criar uma barreira estável contra a água, mantendo a integridade mecânica durante a vibração e o ciclo térmico.

Para aplicações que exigem proteção ambiental particularmente alta, os componentes eletrônicos internos também podem ser protegidos por meio de revestimento ou encapsulamento. Alguns projetos de ventiladores IP68 usam tecnologias à base de resina para isolar enrolamentos sensíveis e placas de circuito da água e da umidade.

Essa abordagem fornece uma camada adicional de proteção.

Se a carcaça externa apresentar um pequeno defeito, o encapsulamento interno pode reduzir a possibilidade de a umidade atingir componentes elétricos sensíveis.

Por que a saída do cabo é um ponto crítico de impermeabilização?

Muitos engenheiros prestam muita atenção à carcaça do ventilador, mas subestimam a saída do cabo.

O cabo deve passar da área interna protegida para o ambiente externo. Essa transição cria uma interface inevitável.

Se a saída do cabo for mal projetada, a água pode migrar ao longo do cabo ou através de lacunas ao redor do ponto de entrada do cabo.

Por esse motivo, projetos de ventiladores à prova d'água geralmente usam saídas de cabo moldadas, compostos de vedação, prensa-cabos, conectores à prova d'água ou outros métodos de vedação controlados.

O material do próprio cabo também é importante.

Cabos para uso externo devem tolerar variações de temperatura, exposição aos raios ultravioleta, umidade, flexão, vibração e, às vezes, produtos químicos. Um cabo com bom desempenho em ambientes internos pode não oferecer necessariamente a mesma confiabilidade de longo prazo em ambientes externos.

A conexão entre o cabo e o ventilador deve, portanto, ser avaliada como parte do sistema completo à prova d'água.

O uso de um ventilador IP68 de alta qualidade com um conector externo não protegido pode criar um ponto fraco no sistema geral. O ventilador pode ter excelente proteção ambiental, mas o conjunto final do equipamento pode não ter.

Como a condensação afeta a confiabilidade do ventilador IP68?

A impermeabilização e a condensação são dois problemas diferentes.

A entrada direta de água ocorre quando a água líquida entra por uma abertura ou vedação danificada. A condensação ocorre quando a umidade já presente no ar se transforma em água líquida devido a alterações de temperatura.

Essa distinção é especialmente importante em equipamentos eletrônicos para uso externo.

Um invólucro selado pode conter ar úmido. Durante a operação diurna, os componentes internos aquecem o ar. À noite, o equipamento esfria. Se a temperatura interna atingir o ponto de orvalho, a água pode se condensar nas superfícies mais frias.

Portanto, mesmo um invólucro bem selado pode apresentar umidade interna se o projeto térmico não for devidamente controlado.

Os sistemas de ventiladores para uso externo devem, portanto, considerar tanto a proteção contra entrada de água quanto o controle de umidade.

Em alguns projetos de invólucros, membranas respiráveis podem ser usadas para ajudar a equalizar a pressão, ao mesmo tempo em que limitam a penetração de água líquida. Essas soluções devem ser selecionadas com cuidado, pois qualquer componente de ventilação adicional pode influenciar a proteção ambiental geral do invólucro. As orientações de engenharia para invólucros IP67 e IP68 comumente enfatizam a equalização de pressão e o controle da condensação como parte da confiabilidade de longo prazo.

Como as variações de temperatura afetam as vedações dos ventiladores?

A ciclagem térmica costuma ser mais prejudicial ao longo do tempo do que um único evento de alta temperatura.

Imagine um ventilador de resfriamento para uso externo operando dentro de um gabinete elétrico. Durante o dia, a radiação solar aumenta a temperatura do gabinete. O ventilador funciona em alta velocidade porque os componentes eletrônicos internos geram calor. À noite, o sistema esfria rapidamente.

Esse ciclo pode ocorrer todos os dias.

A carcaça se expande e se contrai. Os materiais de vedação reagem de maneira diferente. Os adesivos sofrem tensão. As capas dos cabos alteram ligeiramente as dimensões. Os lubrificantes dentro dos rolamentos reagem à temperatura. Os componentes eletrônicos também sofrem tensões térmicas repetidas.

Ao longo de milhares de ciclos, pequenas alterações podem se acumular.

É por isso que a qualificação de ventiladores para uso externo deve considerar a faixa real de temperatura de operação, em vez de apenas a condição nominal de temperatura ambiente.

A seleção de um ventilador projetado para a faixa de temperatura prevista pode melhorar significativamente a confiabilidade.

O projeto térmico também deve considerar a diferença entre a temperatura ambiente e a temperatura interna do equipamento. Um ventilador operando em um ambiente externo de 40°C pode ficar exposto a uma temperatura interna consideravelmente mais alta se o invólucro receber radiação solar ou contiver componentes eletrônicos de alta potência.

Um ventilador para uso externo adequado precisa, portanto, de proteção ambiental e capacidade térmica.

Como a seleção de materiais pode reduzir a degradação da vedação?

A seleção de materiais é uma das maneiras mais eficazes de melhorar a confiabilidade ambiental de longo prazo.

Diferentes materiais de borracha, plástico, resina, adesivo e cabo se comportam de maneira diferente sob radiação ultravioleta, calor, umidade, produtos químicos e exposição ao sal.

Para aplicações de vedação, os engenheiros devem considerar a deformação permanente por compressão, a resistência à temperatura, a compatibilidade química, a resistência à água e as características de envelhecimento.

Para carcaças de ventiladores, a seleção de materiais deve considerar resistência mecânica, estabilidade dimensional, resistência à chama, resistência à corrosão, exposição aos raios ultravioleta e temperatura de operação.

Para rolamentos, a resistência à umidade e a estabilidade do lubrificante são importantes.

Para cabos, a flexibilidade, o desempenho do isolamento, a resistência à temperatura e a durabilidade ambiental devem ser avaliados.

Um ventilador à prova d'água deve, portanto, ser selecionado como um sistema de engenharia completo, em vez de ser escolhido simplesmente por sua aparência externa.

Qual é a importância dos rolamentos em um ventilador de resfriamento para uso externo?

A vedação à prova d'água protege os componentes elétricos, mas o sistema de rolamentos determina com que confiabilidade o rotor pode girar.

Ambientes externos podem acelerar a degradação do lubrificante e a corrosão se a estrutura do rolamento não for adequada para a aplicação.

A exposição à água pode ser particularmente prejudicial aos sistemas de rolamentos convencionais.

Um rolamento com bom desempenho em um gabinete interno limpo pode passar por condições diferentes em uma máquina agrícola externa, em um sistema de energia costeiro ou em um invólucro industrial.

Para uma operação duradoura em ambientes externos, os engenheiros devem considerar a construção do rolamento, as características do lubrificante, a temperatura de operação, a velocidade de rotação esperada, a vibração e a exposição ambiental.

Alguns fabricantes oferecem ventiladores IP68 com rolamentos de esferas especialmente protegidos ou outras soluções de rolamentos projetadas para condições exigentes.

A seleção correta do rolamento também ajuda a prevenir falhas secundárias. Se um rolamento começar a desenvolver atrito excessivo, o motor pode consumir mais energia, o ventilador pode produzir mais calor, o fluxo de ar pode diminuir e a vibração pode aumentar.

Portanto, a confiabilidade do rolamento está intimamente ligada a todo o sistema de resfriamento.

Como você pode proteger um ventilador externo contra maresia?

Instalações costeiras exigem atenção especial.

A névoa salina pode atingir equipamentos externos mesmo quando o ventilador não está diretamente exposto à água do mar. Pequenas partículas de sal podem se depositar nas superfícies e permanecer lá quando a umidade está alta.

Com o tempo, a contaminação por sal pode acelerar a corrosão.

A melhor estratégia é combinar materiais resistentes à corrosão com vedação apropriada e, quando necessário, proteção de superfície adicional.

Os componentes metálicos devem ser selecionados de acordo com as condições ambientais esperadas. Os conectores elétricos devem ter proteção ambiental adequada. A carcaça do ventilador deve evitar a exposição desnecessária de componentes sensíveis.

Em aplicações particularmente exigentes, o teste de névoa salina pode fornecer informações úteis sobre a durabilidade do material e da superfície.

Um ventilador que é tecnicamente à prova d'água, mas usa materiais que corroem rapidamente, ainda pode ter baixa confiabilidade a longo prazo.

Portanto, IP68 não deve ser tratado como um substituto para a resistência à corrosão.

Como a instalação pode evitar danos à vedação IP68?

Mesmo o melhor ventilador à prova d'água pode falhar prematuramente se for instalado incorretamente.

O estresse mecânico é um dos problemas mais comuns relacionados à instalação.

Se a estrutura do ventilador for montada contra uma superfície irregular, força excessiva pode deformar a carcaça. Se os parafusos forem apertados de forma desigual, a interface de vedação pode sofrer compressão desigual.

O roteamento de cabos é outro fator importante.

Um cabo não deve ser dobrado bruscamente perto da saída vedada, a menos que o projeto permita especificamente. A dobra excessiva pode colocar estresse mecânico contínuo na entrada do cabo.

O ventilador também deve ser posicionado de modo que a água não permaneça desnecessariamente ao redor de interfaces vulneráveis.

Se a aplicação envolver lavagem sob pressão, a direção e a pressão da água devem ser avaliadas em vez de assumir que uma classificação IP68 significa resistência ilimitada a todas as condições de limpeza.

As instruções de instalação devem, portanto, ser tratadas como parte do projeto de impermeabilização.

Por que você deve evitar confiar apenas no rótulo IP68?

A classificação IP68 é valiosa, mas é apenas uma parte da especificação do produto.

Dois ventiladores podem ter a designação IP68 enquanto possuem projetos, materiais, faixas de temperatura operacional, vidas úteis esperadas, resistência à corrosão, sistemas de rolamento e condições de teste diferentes.

Para uma aplicação externa, os engenheiros devem fazer perguntas adicionais.

Em qual faixa de temperatura o ventilador pode operar?

Quais materiais são usados para a carcaça e os componentes de vedação?

Como a placa de circuito é protegida?

Como a saída do cabo é vedada?

Qual tecnologia de rolamento é usada?

O ventilador foi testado sob ciclos de temperatura?

Ele foi avaliado quanto à névoa salina?

Qual é a vida útil esperada?

Quais são as características de fluxo de ar e pressão estática?

O fabricante pode fornecer dados de confiabilidade?

Essas perguntas ajudam a transformar o IP68 de uma especificação de marketing em um parâmetro de engenharia significativo.

Como você deve testar um ventilador externo IP68?

O teste deve simular o ambiente real o mais próximo possível.

Um teste básico de entrada de água é útil, mas a confiabilidade a longo prazo requer mais do que um teste.

O ciclo de temperatura pode avaliar o efeito da expansão e contração repetidas.

O teste de umidade pode ajudar a avaliar a resistência à umidade.

O teste de névoa salina pode fornecer informações sobre a resistência à corrosão.

O teste de vibração pode avaliar a integridade mecânica.

A operação em alta temperatura pode revelar problemas associados a vedações, rolamentos, eletrônicos e lubrificantes.

O teste de baixa temperatura pode revelar mudanças na flexibilidade do material e no comportamento de partida.

O teste ambiental combinado pode ser ainda mais valioso, pois as condições externas reais raramente ocorrem de forma independente.

Um ventilador pode sofrer alta temperatura, umidade, vibração e carga elétrica ao mesmo tempo.

Fabricantes com capacidades de teste adequadas podem usar câmaras ambientais, sistemas de túnel de vento, equipamentos de teste de pressão, instalações de teste de ruído e outros equipamentos para avaliar o desempenho do ventilador.

O objetivo do teste não deve ser simplesmente obter uma classificação IP. O objetivo deve ser entender como o produto se comporta ao longo de sua vida útil esperada.

Como o design do fluxo de ar influencia a confiabilidade de um ventilador à prova d'água?

A impermeabilização e o desempenho do fluxo de ar devem ser equilibrados.

Adicionar estruturas de vedação, camadas protetoras ou encapsulamento pode aumentar a resistência à transferência de calor ou afetar o caminho térmico interno.

Ao mesmo tempo, a restrição excessiva do caminho do fluxo de ar pode reduzir o desempenho de resfriamento.

Portanto, um ventilador externo deve ser selecionado de acordo com os requisitos reais de fluxo de ar e pressão estática do equipamento.

Por exemplo, um pequeno mini ventilador dc de 12 volts pode ser apropriado para um módulo eletrônico externo compacto, mas pode não fornecer fluxo de ar suficiente para um grande gabinete industrial com alta geração de calor.

O segredo não é simplesmente escolher o ventilador com o maior RPM.

Um ventilador operando contra alta resistência do sistema precisa de pressão estática suficiente.

Um ventilador operando em um caminho de fluxo de ar relativamente aberto pode se beneficiar mais de um alto volume de ar livre.

É por isso que a curva de desempenho do ventilador deve ser considerada durante a seleção do produto.

O ventilador deve ser compatível com o ponto de operação do sistema, em vez de ser selecionado apenas com base nas dimensões.

Qual o papel do controle de velocidade na vida útil de um ventilador externo?

O controle de velocidade também pode contribuir para a confiabilidade a longo prazo.

Se o ventilador operar na velocidade máxima continuamente, ele pode gerar mais ruído, vibração, consumo de energia e estresse mecânico do que o necessário.

Se a temperatura do equipamento variar significativamente, o controle de velocidade variável pode permitir que o ventilador opere de acordo com a necessidade real de resfriamento.

O controle PWM é um método possível para controlar ventiladores DC compatíveis.

Ao reduzir a operação desnecessária em alta velocidade, o sistema pode reduzir o estresse mecânico e o consumo de energia.

No entanto, o controle de velocidade deve ser projetado corretamente, pois operar um ventilador fora de sua faixa de controle recomendada pode afetar a confiabilidade da partida, o desempenho acústico e a temperatura do motor.

A estratégia de controle apropriada depende do design do ventilador e dos requisitos do equipamento.

Escolhendo o ventilador externo certo para diferentes aplicações

Gabinetes de telecomunicações externos operam frequentemente de forma contínua e podem sofrer com chuva, poeira, flutuações de temperatura e aquecimento solar. Um ventilador de resfriamento DC vedado pode ajudar a remover o calor enquanto limita o risco de entrada de água e poeira em áreas sensíveis.

Equipamentos de carregamento de EV apresentam outra aplicação exigente. A eletrônica de potência pode gerar calor substancial enquanto o carregador está instalado ao ar livre. Ventiladores de resfriamento à prova d'água podem ajudar a manter o desempenho térmico enquanto melhoram a proteção ambiental.

Gabinetes de inversores solares também podem se beneficiar de soluções de ventiladores ambientais. A eletrônica do inversor opera sob temperaturas externas variáveis, e o gerenciamento térmico confiável é essencial para uma operação estável. A entrada de água e a condensação podem criar riscos significativos para os componentes eletrônicos, tornando a proteção ambiental especialmente importante.

Equipamentos de automação industrial podem ser expostos a poeira, umidade, névoa de óleo e vibração. Portanto, o ventilador deve ser selecionado de acordo com o ambiente industrial completo, em vez de apenas a temperatura esperada.

Equipamentos agrícolas podem enfrentar lama, umidade, poeira, produtos químicos e flutuações de temperatura externa. Nessas condições, a resistência à corrosão e a durabilidade mecânica tornam-se particularmente importantes.

Equipamentos marítimos e costeiros têm um requisito ainda mais forte de resistência ao sal.

Eletrônicos compactos podem exigir um pequeno ventilador à prova d'água. Um conceito de Rocket RC Fan, por exemplo, pode ser útil ao discutir requisitos de fluxo de ar compactos em equipamentos de controle remoto, eletrônicos de hobby ou pequenos sistemas mecânicos, mas a classificação ambiental exata deve sempre ser confirmada na especificação real do produto.

Por que os fabricantes devem considerar diferentes estruturas de ventiladores?

Nem todo requisito de resfriamento externo precisa da mesma arquitetura de ventilador.

Ventiladores axiais são amplamente utilizados quando um volume relativamente grande de ar precisa se mover através de um sistema com resistência moderada.

Ventiladores centrífugos podem ser vantajosos quando o sistema requer maior pressão contra resistência.

Sopradores compactos podem ser úteis quando o fluxo de ar precisa ser redirecionado através de um duto estreito ou espaço confinado.

Um pequeno ventilador ac dc pode ser útil quando os requisitos do equipamento envolvem diferentes arquiteturas de fonte de alimentação ou quando a aplicação precisa de uma plataforma de ventilador compacta com configurações elétricas flexíveis.

No entanto, a entrada elétrica deve sempre ser compatível com o design real do ventilador.

Um ventilador 12V DC, um ventilador 24 V DC e um ventilador AC não devem ser tratados como intercambiáveis simplesmente porque suas dimensões são semelhantes.

Como a China Chungfo Fan pode ajudar na seleção de ventiladores de resfriamento externos?

Para fabricantes que desenvolvem equipamentos eletrônicos externos, o ventilador não é um componente isolado. Ele faz parte do sistema de proteção térmica e ambiental.

A China Chungfo Fan concentra-se em soluções de ventiladores de resfriamento para diferentes aplicações de equipamentos e pode atender a requisitos que envolvem ventiladores DC, ventiladores AC, ventiladores axiais, ventiladores centrífugos, sopradores e configurações de ventiladores personalizadas.

O processo de seleção deve começar com as condições operacionais reais.

A tensão necessária, fluxo de ar, pressão estática, espaço de instalação, temperatura operacional, vida útil esperada, requisito de ruído, exposição ambiental e nível de proteção devem ser considerados em conjunto.

Para um projeto externo, o ambiente de aplicação deve ser claramente descrito.

Por exemplo, um ventilador instalado dentro de um gabinete externo protegido tem requisitos diferentes de um ventilador diretamente exposto à chuva. Uma aplicação costeira tem requisitos diferentes de uma fábrica no interior. Um inversor solar exposto à luz solar direta tem condições térmicas diferentes de um gabinete de controle interno.

Quanto mais precisamente o ambiente for definido, mais precisamente o ventilador poderá ser selecionado.

Como você pode construir uma estratégia de proteção IP68 de longo prazo?

A estratégia mais eficaz é tratar a impermeabilização como uma questão de ciclo de vida.

Comece pelo ambiente.

Identifique chuva, umidade, poeira, sal, radiação ultravioleta, produtos químicos, vibração, faixa de temperatura e requisitos de limpeza.

Em seguida, identifique o requisito térmico.

Determine quanto calor o equipamento gera e para onde esse calor precisa ser movido.

Depois disso, selecione a estrutura do ventilador.

Escolha axial, centrífugo, soprador ou outro design de acordo com a resistência ao fluxo de ar e o espaço de instalação disponível.

Em seguida, avalie a estrutura de proteção.

Observe a vedação da carcaça, saídas de cabos, conectores, proteção eletrônica interna, rolamentos, materiais e resistência à corrosão.

A seguir, considere a instalação.

Certifique-se de que a superfície de montagem, parafusos, roteamento de cabos, drenagem e direção do fluxo de ar não comprometam o sistema de vedação.

Finalmente, teste o sistema completo.

Não teste apenas o ventilador isoladamente quando a aplicação real depende da interação entre o ventilador e o gabinete do equipamento.

Essa abordagem em nível de sistema pode reduzir significativamente o risco de falha prematura de impermeabilização.

Recomendações de manutenção para ventiladores IP68 externos

Mesmo um ventilador altamente protegido deve ser incluído no plano de manutenção do equipamento.

O ventilador deve ser inspecionado periodicamente quanto a danos visíveis, ruído anormal, vibração, corrosão, danos nos cabos e contaminação.

O caminho do fluxo de ar deve permanecer livre.

Poeira e detritos podem reduzir o fluxo de ar e aumentar a carga do motor. Se o ventilador estiver instalado atrás de uma grade de proteção ou filtro, esse componente também deve ser inspecionado.

Em ambientes costeiros, a corrosão deve ser monitorada com mais frequência.

Se aparecer vibração ou ruído incomum, o ventilador deve ser avaliado antes que o problema se torne uma falha completa.

Os intervalos de manutenção devem ser baseados no ambiente de aplicação, em vez de um cronograma universal.

Uma instalação interna limpa pode exigir inspeção mínima, enquanto uma instalação industrial costeira pode exigir verificações muito mais frequentes.

Erros comuns ao usar ventiladores externos IP68

Um erro comum é presumir que IP68 significa que a ventoinha pode ser exposta a qualquer condição de água indefinidamente.

Outro erro é ignorar a condensação.

Um terceiro erro é instalar uma ventoinha IP68 com um conector não à prova d'água.

Outro problema é selecionar a ventoinha baseando-se apenas no tamanho.

Alguns engenheiros também focam no fluxo de ar livre sem considerar a resistência do sistema.

Ignorar a temperatura é outro erro comum. Uma ventoinha pode sobreviver a um evento de curta duração com alta temperatura, mas ter uma vida útil muito mais curta se operada continuamente em temperaturas elevadas.

Finalmente, alguns projetos avaliam a ventoinha, mas não avaliam o gabinete completo.

O nível final de proteção do equipamento depende do sistema completo.

Conclusão

Proteger uma ventoinha de resfriamento de ar externa contra a degradação da vedação à prova d'água IP68 requer muito mais do que escolher uma ventoinha com uma classificação IP alta.

A confiabilidade a longo prazo de uma ventoinha externa depende do design da vedação, seleção de materiais, construção da carcaça, proteção do cabo, tecnologia de rolamento, resistência à corrosão, gerenciamento de temperatura, controle de condensação, qualidade da instalação e testes ambientais.

IP68 fornece um nível importante de proteção ambiental, mas deve ser visto como uma parte de uma estratégia de engenharia completa. Aplicações externas reais expõem as ventoinhas de resfriamento a milhares de horas de ciclos térmicos, umidade, chuva, poeira, vibração, luz solar e, às vezes, névoa salina. Essas condições podem influenciar gradualmente os materiais de vedação e os componentes mecânicos.

A melhor abordagem é selecionar uma ventoinha de acordo com o ambiente operacional real, não simplesmente de acordo com um rótulo de produto.

Para eletrônicos compactos, uma pequena ventoinha à prova d'água pode fornecer um equilíbrio eficaz entre fluxo de ar e proteção. Para gabinetes maiores, os engenheiros podem precisar de maior fluxo de ar e pressão estática. Para ambientes de alta umidade ou costeiros, a resistência à corrosão e a proteção elétrica interna tornam-se cada vez mais importantes.

A China Chungfo Fan pode fornecer diferentes soluções de ventoinhas de resfriamento de acordo com os requisitos da aplicação. Ao combinar um desempenho de fluxo de ar adequado com a proteção ambiental apropriada, os fabricantes de equipamentos podem criar sistemas de resfriamento que são mais confiáveis, duráveis e adequados para operação externa de longo prazo.

O princípio fundamental é simples: a proteção IP68 não deve ser tratada como uma especificação única. Ela deve ser tratada como um sistema de confiabilidade de longo prazo.

Perguntas frequentes

O que significa IP68 para uma ventoinha de resfriamento externa?

IP68 indica um alto nível de proteção contra a entrada de poeira e água sob condições de teste especificadas. Os requisitos exatos de imersão devem ser confirmados na especificação de teste do fabricante.

IP68 significa que uma ventoinha nunca vazará?

Não. IP68 descreve o desempenho sob condições de teste definidas. A exposição externa a longo prazo pode afetar vedações, cabos, materiais, conectores e outros componentes.

Por que as vedações das ventoinhas externas se degradam?

Ciclos de temperatura, exposição ultravioleta, umidade, produtos químicos, névoa salina, vibração, estresse mecânico e envelhecimento do material podem afetar gradualmente o desempenho da vedação.

Pode ocorrer condensação dentro de um gabinete IP68?

Sim. A condensação pode ocorrer quando o ar úmido dentro de um gabinete esfria abaixo do seu ponto de orvalho. Portanto, a impermeabilização e o gerenciamento da condensação devem ser considerados separadamente.

IP68 é suficiente para aplicações costeiras?

Não necessariamente. Ambientes costeiros podem envolver névoa salina e corrosão. A seleção de materiais, proteção de conectores, resistência à corrosão e testes ambientais apropriados também devem ser considerados.

Por que a saída do cabo é importante?

A saída do cabo cria uma transição entre a área protegida interna e o ambiente externo. Entradas de cabo mal protegidas podem se tornar um caminho potencial para a entrada de água.

Uma ventoinha IP68 deve ser testada contra névoa salina?

Para aplicações costeiras ou expostas ao sal, testes de névoa salina ou outros testes de corrosão podem ser úteis para avaliar a durabilidade ambiental a longo prazo.

Como seleciono a ventoinha de resfriamento externa correta?

Comece com tensão, fluxo de ar, pressão estática, faixa de temperatura, espaço de instalação, ruído, vida útil esperada, umidade, poeira, exposição à água, vibração e condições de corrosão. Em seguida, selecione a estrutura da ventoinha e o nível de proteção de acordo.

Uma pequena ventoinha de 12 volts é adequada para equipamentos externos?

Pode ser adequada para equipamentos compactos se seu fluxo de ar, pressão estática, faixa de temperatura, nível de proteção e durabilidade ambiental atenderem aos requisitos da aplicação. Uma mini ventoinha dc de 12 volts não deve ser selecionada com base apenas em sua tensão e dimensões.

Uma ventoinha à prova d'água pode ser usada em um carregador de VE?

Sim. Ventoinhas de resfriamento à prova d'água ou protegidas ambientalmente podem ser usadas em equipamentos de carregamento de VE externos quando seu fluxo de ar, desempenho térmico, características elétricas e classificação ambiental forem apropriados para a aplicação.

O que é mais importante, fluxo de ar ou proteção IP68?

Ambos são importantes. Uma ventoinha com excelente impermeabilização, mas fluxo de ar insuficiente, não pode resfriar adequadamente o equipamento. Uma ventoinha de alto desempenho sem proteção ambiental suficiente pode falhar prematuramente ao ar livre.

Como a China Chungfo Fan pode apoiar projetos de ventoinhas externas?

A China Chungfo Fan pode avaliar a tensão, o fluxo de ar, a pressão, as dimensões, a temperatura, as condições ambientais e outros requisitos da aplicação para ajudar os fabricantes a identificar uma solução de ventoinha de refrigeração adequada.
