As incubadoras médicas requerem um ambiente interno altamente controlado, onde a temperatura, a umidade, o fluxo de ar e outras condições operacionais devem permanecer estáveis. Nesses sistemas, o fluxo de ar não é simplesmente uma questão de mover o ar de um ponto para outro. O padrão de circulação determina com que eficiência o ar condicionado é distribuído, quão uniformemente o calor é transferido e com que eficácia as diferenças de temperatura são reduzidas por toda a câmara.

Um ventilador de fluxo transversal pode desempenhar um papel importante neste processo devido à sua capacidade de gerar um fluxo de ar amplo através de uma saída relativamente longa. Ao contrário de um ventilador axial convencional que move o ar principalmente ao longo do eixo do seu impulsor, um ventilador de fluxo transversal pode distribuir o ar por uma área mais ampla. Esta característica torna a tecnologia adequada para equipamentos onde uma estrutura compacta e uma distribuição de ar relativamente uniforme são necessárias.

Em aplicações de incubadoras médicas, no entanto, a seleção do ventilador não pode ser separada do sistema geral de fluxo de ar. O ventilador, a entrada de ar, o elemento de aquecimento, o duto de ar, a geometria da saída, a estrutura da câmara, os sensores de temperatura e o algoritmo de controle devem trabalhar juntos. O objetivo do ventilador, portanto, não é simplesmente fornecer o fluxo de ar máximo. Em vez disso, ele deve fornecer o volume, a pressão, a velocidade e o padrão de distribuição de fluxo de ar apropriados para o projeto específico da incubadora.

Por que o fluxo de ar uniforme é importante em incubadoras médicas?

O ambiente interno de uma incubadora médica precisa permanecer estável porque as variações de temperatura podem afetar diretamente o ambiente controlado dentro da câmara. Se algumas áreas receberem significativamente mais ar aquecido do que outras, pontos quentes localizados e zonas frias podem se desenvolver.

O fluxo de ar uniforme ajuda a reduzir este problema ao misturar e redistribuir continuamente o ar condicionado. Quando o ar é circulado adequadamente, o calor gerado pelo sistema de aquecimento pode ser transportado de forma mais uniforme por toda a câmara. Ao mesmo tempo, o ar que perdeu calor pode retornar ao caminho de circulação e ser condicionado novamente.

Isso cria um ciclo contínuo de fluxo de ar.

O ar condicionado deixa a seção de aquecimento e fluxo de ar, entra na câmara, viaja pelo caminho de circulação pretendido, retorna à região de entrada e é então recirculado.

A eficácia deste ciclo depende fortemente do padrão de fluxo de ar. Um ventilador que produz um jato forte, porém altamente concentrado, pode criar velocidade excessiva em uma área, deixando outra área com circulação insuficiente. Para uma incubadora, isso pode ser menos desejável do que uma distribuição de fluxo de ar mais ampla e controlada.

Esta é uma das razões pelas quais a tecnologia de fluxo transversal é atraente para certos projetos de incubadoras.

As incubadoras infantis modernas estão sujeitas a requisitos específicos de segurança e desempenho essencial. A IEC 60601-2-19 aborda incubadoras infantis e inclui requisitos relacionados à estabilidade e uniformidade da temperatura. A norma reconhece que o desempenho ambiental controlado e mensurável é uma parte essencial da operação da incubadora.

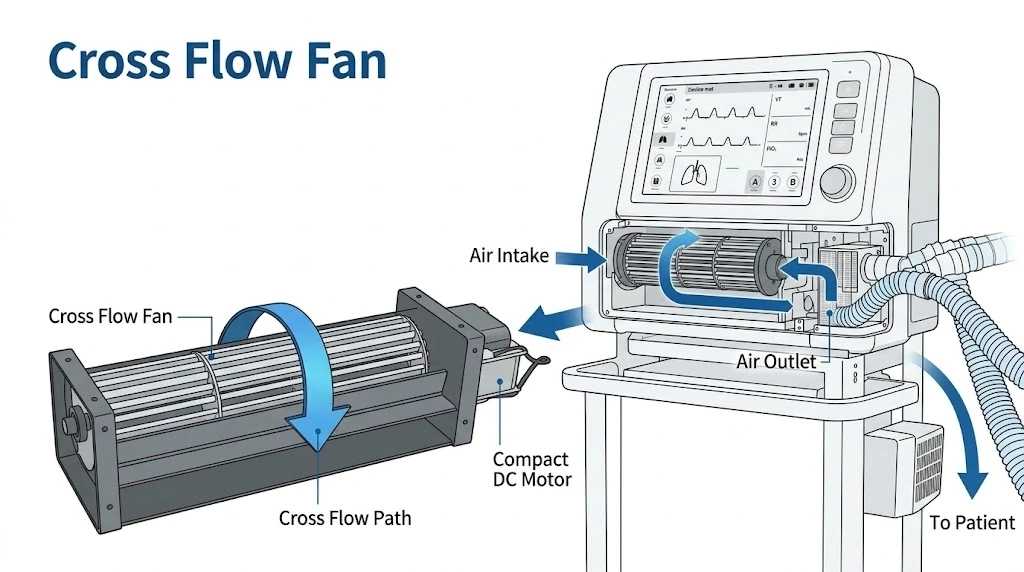

Como funciona um ventilador de fluxo transversal?

Um ventilador de fluxo transversal, às vezes chamado de ventilador tangencial, geralmente usa um impulsor cilíndrico longo contendo múltiplas pás. O ar entra na região do impulsor e é redirecionado através da estrutura das pás rotativas e da carcaça.

A característica importante é a largura do fluxo de ar.

Em vez de produzir fluxo de ar a partir de uma saída circular relativamente pequena, o impulsor longo pode gerar uma corrente de ar alongada que se estende por grande parte do comprimento do ventilador. Isso torna o projeto particularmente útil quando o equipamento requer distribuição de fluxo de ar ao longo de uma área larga ou alongada.

O padrão de fluxo de ar pode ser influenciado por vários fatores, incluindo a geometria das pás, o diâmetro do impulsor, a velocidade de rotação, o projeto da carcaça, a geometria da entrada e a forma da saída.

Para uma incubadora, esses parâmetros devem ser otimizados em conjunto, em vez de considerados independentemente.

A carcaça é especialmente importante. Uma carcaça bem projetada pode guiar o ar suavemente do impulsor em direção à saída desejada, reduzindo a recirculação desnecessária dentro do compartimento do ventilador. A geometria da saída determina então como o fluxo de ar entra na câmara da incubadora.

O objetivo é evitar a criação de um caminho de fluxo de ar desnecessariamente concentrado.

Em vez disso, o sistema deve distribuir o ar pela região pretendida e permitir que o ar circule pela câmara antes de retornar à entrada do ventilador.

Por que um ventilador de fluxo transversal é adequado para a distribuição de ar em incubadoras?

Uma das principais vantagens de um ventilador de fluxo transversal é a sua capacidade de produzir um padrão de fluxo de ar relativamente amplo.

As incubadoras médicas geralmente possuem uma estrutura interna relativamente longa e compacta. Os projetistas podem precisar circular o ar ao longo da parede lateral, da seção superior ou do canal de fluxo de ar traseiro, mantendo um tamanho de câmara controlado.

Um ventilador de fluxo transversal pode ser integrado a esses espaços mais facilmente do que algumas estruturas de ventiladores tradicionais.

Seu formato alongado também possibilita posicionar a fonte de fluxo de ar ao longo de uma longa seção da câmara. Em vez de colocar uma pequena fonte de fluxo de ar em um único ponto, o sistema pode distribuir o fluxo de ar ao longo de uma seção mais ampla.

Isso pode ajudar a reduzir o risco de fortes concentrações locais de fluxo de ar.

O projeto também pode suportar a circulação do fluxo de ar em torno dos componentes de aquecimento. Por exemplo, o ar condicionado pode ser guiado através de uma seção de aquecimento e, em seguida, distribuído através de um canal de saída. O ar então entra na câmara, troca calor com o ambiente circundante e retorna através de um caminho de retorno separado ou integrado.

A arquitetura real do fluxo de ar depende do fabricante da incubadora, mas o princípio subjacente permanece o mesmo: a circulação controlada é mais importante do que simplesmente maximizar o fluxo de ar.

Projeto de ventilador de fluxo transversal e uniformidade do fluxo de ar

O termo ventilador de fluxo transversal é frequentemente associado a aplicações onde o ar deve ser distribuído por uma área ampla.

Para incubadoras médicas, a uniformidade do fluxo de ar pode ser influenciada pelo comprimento do ventilador, geometria do impulsor, formato das pás e velocidade de operação.

Um impulsor mais longo pode fornecer uma área de distribuição potencial mais ampla, mas aumentar o comprimento do ventilador por si só não produz automaticamente um fluxo de ar uniforme. A carcaça e a saída também devem ser projetadas adequadamente.

Se a saída for muito estreita, a velocidade do fluxo de ar pode se tornar excessiva.

Se a saída for muito larga sem pressão suficiente, o fluxo de ar pode ficar fraco.

Se o duto interno contiver curvas acentuadas, as perdas de pressão podem aumentar.

Se o caminho do ar de retorno for mal projetado, o ventilador pode receber condições de entrada desiguais.

Portanto, o ventilador deve ser considerado como uma parte de um sistema de fluxo de ar integrado.

Por esta razão, as equipes de engenharia devem avaliar o desempenho do ventilador em conjunto com o canal de fluxo de ar real da incubadora, em vez de selecionar um ventilador apenas de acordo com sua classificação de fluxo de ar livre.

A velocidade do fluxo de ar é tão importante quanto o volume do fluxo de ar

Um erro comum no projeto de sistemas de resfriamento é focar apenas no volume do fluxo de ar.

Uma classificação de fluxo de ar mais alta não significa automaticamente um melhor desempenho da incubadora.

Suponha que um ventilador produza uma grande quantidade de ar, mas o direcione através de uma pequena saída. A velocidade do ar resultante pode ser relativamente alta. Se esse ar de alta velocidade entrar diretamente na câmara, ele pode criar um fluxo de ar localizado que é muito diferente do padrão de circulação suave pretendido.

Para ambientes médicos sensíveis, a distribuição do fluxo de ar pode, portanto, ser mais importante do que o valor máximo de fluxo de ar.

Os engenheiros devem considerar pelo menos quatro parâmetros principais:

Volume do fluxo de ar

Pressão estática

Velocidade do ar

Distribuição do fluxo de ar

O ventilador deve fornecer fluxo suficiente para manter a circulação enquanto supera a resistência criada por filtros, dutos, componentes de aquecimento, estruturas de proteção e aberturas de saída.

É por isso que o ponto de operação do ventilador é importante.

Um ventilador que tem um bom desempenho em um teste de ar livre em laboratório pode se comportar de maneira diferente após ser instalado dentro de uma incubadora real.

Como o sistema de fluxo de ar distribui o calor

Uma incubadora médica geralmente contém um sistema de aquecimento que aumenta a temperatura do ar em circulação.

O ventilador ajuda a mover esse ar condicionado através da câmara.

O caminho do fluxo de ar pode ser entendido como um ciclo de circulação térmica.

Primeiro, o ar passa através ou perto da área de aquecimento.

Segundo, o ar aquecido é transportado em direção à câmara.

Terceiro, o ar circula através do espaço controlado.

Quarto, o ar retorna em direção ao ventilador e à seção de aquecimento.

Quinto, o processo se repete.

Se o padrão de circulação for bem projetado, as diferenças de temperatura podem ser reduzidas porque o calor é transportado continuamente por toda a câmara.

Se a circulação for ruim, o ar aquecido pode permanecer concentrado ao redor da área de aquecimento, enquanto regiões distantes recebem menos ar condicionado.

O ventilador, portanto, contribui para a uniformidade da temperatura indiretamente através do movimento controlado do ar.

Um ventilador de fluxo cruzado e a uniformidade da temperatura

A uniformidade da temperatura é uma das considerações mais importantes no projeto de fluxo de ar de incubadoras.

A abordagem mais antiga de pensar apenas no aquecedor é insuficiente porque o calor deve ser transferido através do ar.

Mesmo que um elemento de aquecimento forneça uma saída térmica estável, a distribuição final da temperatura depende de como o ar transporta esse calor.

Um ventilador de fluxo cruzado pode ajudar a criar um padrão de circulação amplo que transporta o ar aquecido através da câmara.

Isso é especialmente útil quando a câmara tem uma área relativamente ampla que precisa ser condicionada.

O ventilador pode ser posicionado de modo que o ar se mova ao longo da parede lateral, através do topo, através de um canal traseiro ou ao redor de um caminho de fluxo de ar dedicado.

O arranjo preciso depende do projeto mecânico.

Um sistema bem projetado tenta minimizar as áreas onde o ar se torna estagnado.

Zonas estagnadas podem permitir que diferenças de temperatura se desenvolvam porque o ar nessas áreas é trocado mais lentamente.

O objetivo não é criar o fluxo de ar mais forte possível.

O objetivo é criar o padrão de circulação apropriado.

Por que a distribuição do fluxo de ar é mais importante do que o RPM máximo

Um RPM alto pode aumentar o fluxo de ar, mas não é automaticamente a melhor solução.

Aumentar a velocidade de rotação também pode aumentar o ruído, o consumo de energia, o estresse mecânico e a velocidade do fluxo de ar.

Em uma incubadora médica, o fluxo de ar excessivo pode criar desafios de projeto adicionais.

Portanto, a velocidade operacional ideal deve ser determinada de acordo com o sistema de fluxo de ar completo.

Um ventilador tangencial de baixa velocidade com um canal de ar projetado adequadamente pode produzir uma distribuição mais adequada do que um ventilador de alta velocidade que cria um fluxo de ar concentrado.

É por isso que a seleção do ventilador deve começar pelos requisitos do sistema, e não pelo RPM.

A equipe de projeto deve primeiro determinar o volume de fluxo de ar necessário, a pressão, o nível de ruído aceitável, a temperatura operacional e o espaço de instalação disponível.

Somente após a definição desses parâmetros é que a velocidade de rotação e as especificações elétricas do ventilador devem ser selecionadas.

Ventilador Tangencial Comparado com Ventilador Axial

Ventiladores axiais são amplamente utilizados para resfriamento de eletrônicos, ventilação e dissipação de calor em geral.

Um ventilador axial geralmente move o ar paralelamente ao eixo de rotação. Esta estrutura é eficiente quando a aplicação exige que o ar se mova diretamente através de um caminho relativamente aberto.

Um ventilador tangencial opera de forma diferente.

Seu impulsor alongado pode gerar fluxo de ar através de uma saída ampla, tornando-o adequado para aplicações onde o ar precisa ser distribuído ao longo de uma seção longa, em vez de ser empurrado diretamente através de uma pequena abertura circular.

Isso não significa que um ventilador tangencial seja sempre melhor do que um ventilador axial.

As duas tecnologias resolvem problemas de fluxo de ar diferentes.

Por exemplo, um Ventilador Axial 200mm pode ser adequado quando um sistema requer alto fluxo de ar através de um caminho de ventilação relativamente aberto.

Um ventilador tangencial pode ser mais apropriado quando o sistema requer um padrão de distribuição de fluxo de ar longo e plano.

A escolha correta depende da resistência ao fluxo de ar do sistema, restrições de espaço, requisito de pressão, meta de ruído e padrão de distribuição necessário.

Por que um Ventilador Axial 200mm pode não substituir um projeto tangencial

O tamanho físico de um ventilador não determina se ele pode fornecer o padrão de fluxo de ar desejado.

Um ventilador axial de 200mm pode mover uma quantidade substancial de ar através de um sistema aberto, mas sua saída é tipicamente concentrada ao redor de sua área circular de ventilação.

Se uma incubadora requer que o ar seja distribuído uniformemente ao longo de uma câmara longa, o projetista pode precisar de dutos ou difusores adicionais para espalhar o fluxo de ar.

Um ventilador tangencial pode suportar naturalmente uma estrutura de saída mais larga devido ao seu impulsor alongado.

Isso pode simplificar certas arquiteturas de fluxo de ar.

No entanto, isso deve sempre ser validado por meio de testes reais no sistema.

Um sistema de ventilador axial projetado corretamente com difusores também pode alcançar uma distribuição controlada.

Portanto, a questão de engenharia não deve ser "Qual ventilador é universalmente melhor?"

A pergunta mais útil é "Qual estrutura de fluxo de ar pode atender aos requisitos de distribuição, pressão, ruído e instalação necessários?"

Requisitos de Baixo Ruído em Incubadoras Médicas

O ruído é outra consideração importante.

Incubadoras médicas são usadas em ambientes onde a saída acústica excessiva pode ser indesejável. Em aplicações neonatais, o equipamento opera próximo a pacientes sensíveis e pessoal médico.

O ruído do ventilador pode vir de várias fontes.

Ruído eletromagnético do motor

Ruído do rolamento

Desequilíbrio do impulsor

Turbulência do ar

Vibração da carcaça

Ressonância

Operação em velocidade excessiva

Um projeto de fluxo de ar de baixo ruído, portanto, requer mais do que simplesmente selecionar um motor silencioso.

O impulsor deve estar devidamente balanceado.

O motor deve operar suavemente.

A carcaça deve reduzir a transmissão de vibração.

O caminho do fluxo de ar deve evitar turbulência desnecessária.

O ponto de operação deve evitar velocidade excessiva.

Para um ventilador de fluxo cruzado, a geometria das pás e o design da carcaça podem afetar significativamente o resultado acústico.

Esta é outra razão pela qual os testes de protótipo devem ser realizados dentro do equipamento real, em vez de depender apenas das especificações de laboratório do ventilador.

Como os rolamentos do ventilador afetam a operação a longo prazo

Incubadoras médicas podem operar continuamente por períodos prolongados.

Portanto, a seleção do rolamento é uma consideração importante.

Um sistema de rolamento adequado deve ser selecionado de acordo com as horas de operação esperadas, temperatura, velocidade, carga e condições ambientais.

O desempenho do rolamento pode influenciar tanto a confiabilidade quanto o ruído.

À medida que os rolamentos se desgastam, a vibração e a saída acústica podem aumentar.

Para equipamentos de serviço contínuo, os engenheiros devem, portanto, avaliar a vida útil esperada do rolamento sob condições operacionais reais, em vez de depender apenas de dados nominais de laboratório.

O motor do ventilador, o sistema de rolamento e o impulsor devem ser tratados como um único conjunto mecânico.

Seleção de materiais para ventiladores de incubadoras médicas

A seleção de materiais pode afetar a confiabilidade, a estabilidade térmica e a operação a longo prazo.

A carcaça e o impulsor do ventilador podem precisar suportar temperaturas operacionais elevadas e ciclos térmicos repetidos.

A seleção de materiais também deve considerar a estabilidade dimensional.

Um componente que muda significativamente com a temperatura pode afetar a folga entre o impulsor e a carcaça.

Essa folga pode influenciar o ruído, a eficiência e o desempenho do fluxo de ar.

As equipes de engenharia devem, portanto, considerar toda a faixa de temperatura da incubadora.

O ventilador não deve apenas funcionar corretamente à temperatura ambiente.

Ele deve manter um desempenho mecânico e elétrico aceitável sob as condições operacionais esperadas do equipamento.

Como os filtros de ar afetam o desempenho do ventilador de fluxo cruzado

Muitos sistemas de incubadoras incorporam filtragem para manter a qualidade do ar controlada.

Os filtros introduzem resistência ao fluxo de ar.

À medida que um filtro fica carregado, a resistência pode aumentar.

Isso pode alterar o ponto de operação do ventilador.

Um ventilador que fornece fluxo de ar suficiente com um filtro limpo pode fornecer menos fluxo de ar quando a resistência do filtro aumenta.

Portanto, o ventilador deve ser selecionado de acordo com a resistência esperada do sistema, em vez de apenas pelo desempenho em ar livre.

A capacidade de pressão torna-se especialmente importante nesta situação.

O sistema de fluxo de ar deve ser avaliado com o filtro, duto e estrutura de saída reais sempre que possível.

Isso permite que a equipe de engenharia determine se o ventilador selecionado pode manter a circulação necessária sob condições realistas.

Design de dutos de ar e desempenho do ventilador de fluxo cruzado

Um bom ventilador não pode compensar um duto de ar ruim.

O canal de fluxo de ar deve minimizar perdas de pressão desnecessárias e evitar transições bruscas sempre que possível.

A entrada deve fornecer uma condição de fluxo de ar estável.

A saída deve distribuir o ar de acordo com o design da câmara.

O caminho de retorno deve permitir que o ar retorne eficientemente ao ventilador.

Um ventilador de fluxo cruzado pode fornecer um fluxo de ar amplo, mas o duto determina como esse fluxo de ar é usado em última análise.

Por exemplo, uma saída mal projetada pode fazer com que um lado da câmara receba significativamente mais fluxo de ar do que o outro lado.

Uma saída projetada adequadamente pode distribuir o fluxo de ar de forma mais uniforme.

Isso significa que a seleção do ventilador e o projeto do duto devem ser desenvolvidos em conjunto.

Posição do Sensor e Distribuição do Fluxo de Ar

Os sensores de temperatura são outra parte importante do sistema.

Um sensor mede o ambiente em um local específico.

Se o fluxo de ar ao redor do sensor não for representativo de toda a câmara, o sistema de controle pode receber informações enganosas.

Por exemplo, se um sensor estiver localizado diretamente no caminho do ar quente que sai do aquecedor, ele pode detectar uma temperatura mais alta do que em outras áreas.

O sistema de controle pode então reduzir o aquecimento, mesmo que regiões distantes permaneçam mais frias.

Isso demonstra por que o projeto do fluxo de ar e o posicionamento do sensor devem ser coordenados.

O objetivo é medir condições representativas da câmara em vez de um fluxo de ar isolado.

Como o Controle de Malha Fechada Funciona com a Circulação do Ventilador

Equipamentos médicos modernos podem usar sensores e sistemas de controle eletrônico para regular a temperatura.

O sistema de controle pode monitorar a temperatura e ajustar a saída de aquecimento ou a operação do fluxo de ar.

Em tal sistema, o ventilador fornece circulação contínua enquanto o controlador responde às condições medidas.

O resultado é um ciclo de feedback.

O sensor mede a temperatura.

O controlador compara a temperatura medida com o valor alvo.

O sistema de aquecimento ajusta sua saída.

O ventilador distribui o ar condicionado.

O sensor mede o ambiente resultante novamente.

Este processo se repete continuamente.

O ventilador, portanto, contribui para a estabilidade do ciclo de controle, reduzindo as diferenças locais de temperatura e ajudando a câmara a responder de forma mais consistente às mudanças de aquecimento.

Projetando para Baixa Perturbação do Fluxo de Ar

Fluxo de ar uniforme não significa necessariamente fluxo de ar completamente livre de turbulência.

Equipamentos reais contêm dutos, curvas, componentes de aquecimento, filtros e elementos estruturais.

O objetivo da engenharia é criar um padrão de fluxo de ar que seja previsível e controlado.

A turbulência excessiva pode aumentar o ruído e criar uma distribuição de velocidade desigual.

Por outro lado, a mistura insuficiente pode resultar em estratificação de temperatura.

O melhor projeto, portanto, equilibra a circulação e a mistura.

Um ventilador de fluxo cruzado pode fornecer uma base útil de fluxo de ar, mas o resultado final depende de como o fluxo de ar é guiado após sair do ventilador.

Testando a Uniformidade em uma Incubadora Médica

A seleção do ventilador deve ser sempre seguida por testes em nível de sistema.

A incubadora pode ser avaliada em vários pontos de medição.

Os sensores de temperatura podem ser posicionados em locais representativos dentro da câmara.

O sistema pode então operar até que condições estáveis sejam alcançadas.

As temperaturas registradas podem ser comparadas para determinar o grau de uniformidade.

O mesmo princípio se aplica à velocidade do fluxo de ar.

As medições podem ser feitas em diferentes posições para identificar áreas com fluxo de ar anormalmente alto ou baixo.

Os testes também podem incluir medição acústica, consumo de energia, temperatura do motor e operação de longo prazo.

Para equipamentos médicos, a metodologia de teste deve seguir os requisitos regulatórios e de produto aplicáveis.

A IEC 60601-2-19 aborda especificamente a segurança e o desempenho essencial de incubadoras infantis, incluindo requisitos de estabilidade e uniformidade de temperatura. A publicação IEC atual é a edição de 2020 com uma emenda de 2023.

Por que o Teste de Protótipo é Essencial

A simulação computacional pode ajudar os engenheiros a entender o comportamento do fluxo de ar antes da produção física.

A dinâmica de fluidos computacional pode visualizar a velocidade do ar, a distribuição de temperatura e potenciais zonas estagnadas.

No entanto, a simulação não deve substituir completamente os testes físicos.

O equipamento real inclui tolerâncias de fabricação, rugosidade da superfície, resistência do filtro, variação do motor, desvios de montagem e outras variáveis.

O teste de protótipo pode revelar problemas que são difíceis de prever perfeitamente por meio de simulação.

Um processo de desenvolvimento prático pode, portanto, combinar simulação e testes físicos.

Primeiro, os engenheiros definem a meta de fluxo de ar.

Em seguida, eles desenvolvem o conceito do ventilador e do duto.

Depois, a simulação pode ser usada para avaliar o projeto preliminar.

Um protótipo pode então ser montado.

Finalmente, a incubadora real pode ser testada sob condições operacionais definidas.

Este processo permite que o ventilador e o sistema de fluxo de ar sejam refinados em conjunto.

Como a China Chungfo Fan pode apoiar aplicações de fluxo de ar médico

Para um fabricante de ventiladores, apoiar aplicações de equipamentos médicos requer mais do que fornecer um modelo de ventilador padrão.

O fornecedor deve entender as condições operacionais, o espaço de instalação e os requisitos de fluxo de ar do cliente.

A China Chungfo Fan desenvolve e fabrica ventiladores DC e AC, sopradores, ventiladores tangenciais e produtos de motor relacionados para diferentes aplicações de equipamentos.

Para um projeto de incubadora, o processo de seleção do ventilador pode considerar parâmetros como dimensões do ventilador, tensão nominal, corrente, velocidade de rotação, fluxo de ar, pressão estática, ruído, estrutura do rolamento, temperatura operacional e requisitos de conexão.

A personalização também pode ser considerada quando o ventilador padrão não corresponde totalmente ao projeto do equipamento.

Por exemplo, os clientes podem exigir um comprimento de fio específico, conector, velocidade de rotação, desempenho de fluxo de ar ou estrutura de instalação.

O objetivo da personalização não é simplesmente alterar o ventilador em si.

O objetivo mais importante é combinar o ventilador com o sistema de fluxo de ar completo.

Parâmetros Importantes ao Selecionar um Ventilador de Resfriamento Tangencial

Antes de selecionar um ventilador para uma incubadora médica, os engenheiros devem definir os requisitos da aplicação.

O primeiro parâmetro é o fluxo de ar necessário.

O segundo é a pressão estática necessária.

O terceiro é o espaço de instalação disponível.

O quarto é o nível de ruído aceitável.

O quinto é a faixa de temperatura operacional.

O sexto é a vida útil necessária.

O sétimo é a entrada elétrica.

O oitavo é a distribuição de fluxo de ar desejada.

Esses parâmetros devem ser avaliados em conjunto.

Um ventilador com excelente fluxo de ar pode não ser adequado se não couber dentro do espaço disponível.

Um ventilador compacto pode encaixar perfeitamente, mas falhar em fornecer pressão suficiente.

Um ventilador de alta pressão pode atender ao requisito de fluxo de ar, mas criar ruído excessivo.

Portanto, o ventilador correto é aquele que oferece um equilíbrio adequado para o sistema completo.

Por que a personalização do ventilador pode melhorar a integração em incubadoras

Fabricantes de equipamentos médicos frequentemente têm limitações estritas de espaço mecânico.

O ventilador deve caber em um compartimento de fluxo de ar definido sem interferir com sensores, componentes de aquecimento ou peças estruturais.

A personalização pode ajudar a resolver essas restrições.

O fabricante pode ajustar as dimensões do ventilador, especificações elétricas, configuração da fiação ou parâmetros de desempenho de acordo com os requisitos do equipamento.

No entanto, qualquer modificação deve ser validada por meio de testes.

O objetivo deve ser sempre um desempenho previsível e repetível.

Controle de qualidade para ventiladores de aplicações médicas

A consistência da qualidade é especialmente importante para ventiladores usados em equipamentos que operam continuamente.

Os processos de fabricação devem controlar parâmetros-chave como equilíbrio do impulsor, desempenho do motor, montagem do rolamento, características elétricas e desempenho final do fluxo de ar.

O balanceamento dinâmico pode ajudar a reduzir a vibração mecânica.

Testes elétricos podem verificar as características do motor.

Testes de fluxo de ar podem verificar o desempenho.

Testes de ruído podem identificar emissão acústica anormal.

Testes de temperatura podem avaliar o desempenho sob condições elevadas.

O programa específico de controle de qualidade deve ser estabelecido de acordo com os requisitos do produto do cliente e as regulamentações aplicáveis.

Por que um ventilador estável é importante para a operação contínua

Uma incubadora pode precisar operar continuamente em vez de intermitentemente.

O ventilador, portanto, torna-se parte da cadeia de confiabilidade de longo prazo do equipamento.

Se o fluxo de ar diminuir inesperadamente, a distribuição de temperatura pode mudar.

Se a vibração aumentar, a emissão acústica pode aumentar.

Se o motor superaquecer, a vida útil pode ser afetada.

Se o rolamento se desgastar prematuramente, o ventilador pode se tornar instável.

Por esse motivo, a confiabilidade do ventilador deve ser considerada durante o estágio inicial de projeto, em vez de depois que a incubadora já tiver sido desenvolvida.

Ventiladores de fluxo cruzado e futuros equipamentos médicos

À medida que os equipamentos médicos se tornam mais compactos, o projeto do fluxo de ar torna-se cada vez mais importante.

Equipamentos menores têm menos espaço interno para grandes dutos e estruturas convencionais de fluxo de ar.

Ao mesmo tempo, os sistemas de controle eletrônico estão se tornando mais sofisticados.

Sensores podem monitorar múltiplos parâmetros enquanto controladores ajustam continuamente a operação do sistema.

Nesse ambiente, ventiladores compactos com características de fluxo de ar previsíveis podem se tornar cada vez mais valiosos.

A tecnologia de fluxo cruzado é particularmente interessante quando um padrão de fluxo de ar longo e relativamente uniforme é necessário dentro de um espaço mecânico compacto.

Conclusão

Um ventilador de resfriamento de fluxo cruzado pode contribuir significativamente para a uniformidade do fluxo de ar em incubadoras médicas, gerando um padrão de fluxo de ar amplo e apoiando a circulação contínua através da câmara.

No entanto, o fluxo de ar uniforme não é criado apenas pelo ventilador.

O ventilador deve trabalhar em conjunto com o elemento de aquecimento, duto de ar, filtro, estrutura de saída, caminho de retorno, sensores e sistema de controle.

O objetivo mais importante não é o RPM máximo ou o fluxo de ar máximo.

É o fluxo de ar controlado.

Um ventilador de fluxo cruzado selecionado corretamente pode distribuir ar condicionado por uma área mais ampla, reduzir regiões estagnadas e ajudar a transportar calor por toda a câmara. Quando combinado com um caminho de fluxo de ar apropriado e controle de temperatura em malha fechada, isso pode apoiar condições ambientais mais consistentes.

Em comparação com um ventilador axial de 200 mm, o design de fluxo cruzado pode oferecer uma arquitetura de fluxo de ar diferente, útil quando a aplicação exige uma distribuição ampla ao longo de uma saída longa. Nenhuma das tecnologias deve ser selecionada apenas com base no tamanho do ventilador ou na capacidade de fluxo de ar. A decisão final deve fundamentar-se na resistência do sistema, no fluxo de ar necessário, na pressão, no ruído, no espaço de instalação, na faixa de temperatura e nos requisitos de distribuição.

Para os fabricantes de incubadoras médicas, o melhor processo de seleção de ventiladores começa com o sistema completo.

Defina a meta de fluxo de ar.

Projete o trajeto de circulação.

Selecione o ventilador adequado.

Avalie a pressão e o fluxo de ar.

Construa um protótipo.

Meça a uniformidade da temperatura.

Meça a distribuição do fluxo de ar.

Avalie o ruído e a confiabilidade.

Em seguida, otimize o sistema completo.

Para os fabricantes que desenvolvem incubadoras médicas e outros equipamentos médicos com controle de temperatura, trabalhar com um fornecedor experiente de ventiladores pode ajudar a encurtar o processo de desenvolvimento e a melhorar a integração entre o ventilador e o equipamento.

A China Chungfo Fan pode fornecer soluções de ventiladores CC e CA, soluções de sopradores e soluções de ventiladores de fluxo cruzado para aplicações em equipamentos personalizados, ajudando os clientes a avaliar o fluxo de ar, a integração mecânica e os requisitos de desempenho de acordo com seus projetos de sistema específicos.

Perguntas Frequentes

O que é um ventilador de fluxo cruzado?

Um ventilador de fluxo cruzado utiliza um rotor cilíndrico longo para gerar fluxo de ar através de uma saída estendida. É comumente utilizado quando se exige uma distribuição ampla do fluxo de ar em um espaço de instalação relativamente compacto.

Por que os ventiladores de fluxo cruzado são usados em incubadoras médicas?

Eles podem fornecer um padrão amplo de fluxo de ar que ajuda a circular o ar condicionado por uma área maior. Isso pode favorecer a distribuição da temperatura quando o ventilador está devidamente integrado aos dutos de ar, ao sistema de aquecimento e ao sistema de controle da incubadora.

Um ventilador de fluxo cruzado garante automaticamente uma temperatura uniforme?

Não. O ventilador é apenas uma parte do sistema de fluxo de ar. A temperatura uniforme depende do ventilador, dos dutos de ar, do sistema de aquecimento, do design da saída, da posição do sensor, da estratégia de controle e da estrutura da câmara.

Um ventilador de fluxo cruzado é melhor do que um ventilador axial para uma incubadora?

Não universalmente. Um ventilador axial pode ser adequado para aplicações que exigem fluxo de ar direto por um caminho aberto, enquanto um ventilador de fluxo cruzado pode ser útil quando se necessita de um padrão de fluxo de ar amplo e alongado. A escolha apropriada depende dos requisitos do sistema completo.

Um ventilador de fluxo cruzado pode reduzir pontos quentes dentro de uma incubadora?

Um sistema de circulação projetado adequadamente pode ajudar a reduzir pontos quentes ao distribuir continuamente o ar condicionado. No entanto, o resultado real deve ser verificado por meio de mapeamento de temperatura e testes em nível de sistema.

Quais parâmetros devem ser considerados ao selecionar um ventilador de fluxo cruzado?

Os parâmetros importantes incluem fluxo de ar, pressão estática, velocidade de rotação, ruído, tensão, corrente, temperatura de operação, dimensões, estrutura do rolamento, vida útil e distribuição do fluxo de ar.

O ventilador pode ser personalizado para aplicações em incubadoras médicas?

Dependendo do projeto, a personalização pode incluir dimensões, especificações elétricas, configuração de fiação, tipo de conector, velocidade de rotação e desempenho do fluxo de ar. Qualquer projeto personalizado deve ser validado no equipamento real.

Como o duto de ar afeta o desempenho do ventilador de fluxo cruzado?

O duto determina a eficiência com que o fluxo de ar do ventilador é entregue na câmara. Um projeto inadequado de duto pode aumentar a perda de pressão ou criar uma distribuição irregular, mesmo quando o próprio ventilador apresenta desempenho adequado.

Por que o baixo nível de ruído é importante no projeto de ventiladores para incubadoras?

As incubadoras médicas podem operar continuamente próximas a pacientes e profissionais de saúde. Reduzir a vibração do motor, o ruído dos rolamentos, o desbalanceamento do rotor e a turbulência do fluxo de ar ajuda a obter um sistema geral mais silencioso.

Como deve ser testada a uniformidade do fluxo de ar da incubadora?

Os testes podem envolver múltiplos pontos de medição de temperatura e fluxo de ar dentro da câmara em condições operacionais definidas. O procedimento de teste específico deve seguir as normas de produto aplicáveis e os requisitos regulatórios.

Qual papel o ventilador desempenha no controle de temperatura?

O ventilador circula o ar para que o calor gerado pelo sistema de aquecimento possa ser transportado por toda a câmara. Portanto, ele auxilia a malha de controle de temperatura ao ajudar a criar um ambiente de câmara mais representativo e consistente.

Por que o ventilador deve ser testado dentro da incubadora completa?

O desempenho do ventilador pode mudar após a instalação porque filtros, dutos, componentes de aquecimento e estruturas de saída criam resistência ao fluxo de ar. Testar o sistema completo fornece uma avaliação mais realista do fluxo de ar, da uniformidade da temperatura, do ruído e da confiabilidade.
