Equipamentos de missão crítica operam em ambientes onde o tempo de inatividade é inaceitável. Data centers, dispositivos médicos, sistemas de comunicação, plataformas de controle industrial e infraestrutura de energia dependem de operação ininterrupta. Nessas aplicações, o gerenciamento térmico não é apenas uma questão de desempenho, mas também um requisito de confiabilidade e segurança.

O projeto de ventiladores redundantes é uma estratégia comprovada para garantir o resfriamento contínuo mesmo quando componentes individuais falham. Este artigo explica os princípios da arquitetura de ventiladores redundantes, configurações de redundância comuns e considerações importantes de projeto para equipamentos de missão crítica. O objetivo é auxiliar engenheiros no projeto de sistemas de resfriamento que mantenham a estabilidade térmica em condições de falha.

Por que o resfriamento redundante é necessário

Em sistemas de missão crítica, um único ventilador de resfriamento A falha pode causar um rápido aumento de temperatura e levar ao desligamento do sistema ou a danos permanentes. Mesmo ventiladores de alta qualidade têm vida útil limitada, e falhas como desgaste de rolamentos, problemas elétricos ou contaminação não podem ser completamente eliminadas.

O design redundante dos ventiladores reduz o risco associado a falhas em um único ponto. Ao distribuir a responsabilidade de resfriamento entre vários ventiladores, o sistema pode tolerar a perda de uma ou mais unidades, mantendo o desempenho. com fluxo de ar suficiente. Essa abordagem melhora significativamente a disponibilidade do sistema e a confiabilidade operacional.

Conceitos básicos de redundância de ventiladores

A redundância de ventoinhas refere-se a uma arquitetura de refrigeração onde várias ventoinhas trabalham em conjunto para fornecer capacidade de fluxo de ar além do mínimo necessário para a operação normal. Quando uma ventoinha falha, as restantes continuam a funcionar e compensam a perda.

Existem duas estratégias principais de redundância.

Redundância ativa, onde todos os ventiladores operam simultaneamente em condições normais.

Redundância em espera, onde as ventoinhas de reserva são ativadas somente após a detecção de uma falha.

A redundância ativa é mais comum em equipamentos eletrônicos porque permite uma distribuição de fluxo de ar mais uniforme e uma resposta mais rápida a falhas.

Configurações comuns de ventiladores redundantes

Diversas configurações de redundância são amplamente utilizadas em sistemas de refrigeração de missão crítica.

A configuração N mais um é a abordagem mais comum. O sistema requer N ventiladores para atender à demanda de refrigeração, e um ventilador adicional fornece capacidade de reserva. Se um único ventilador falhar, o fluxo de ar total permanece dentro dos limites aceitáveis.

A configuração N+2 é utilizada em sistemas de alta disponibilidade com requisitos de tolerância a riscos mais elevados. Essa configuração permite múltiplas falhas de ventiladores sem exceder os limites térmicos.

Os conjuntos de ventiladores em paralelo são normalmente usados quando se requer alto fluxo de ar com pressão estática baixa a moderada. As configurações de ventiladores em série são aplicadas quando é necessária uma pressão estática mais alta para vencer a resistência do sistema.

Correspondência de fluxo de ar e pressão em sistemas redundantes

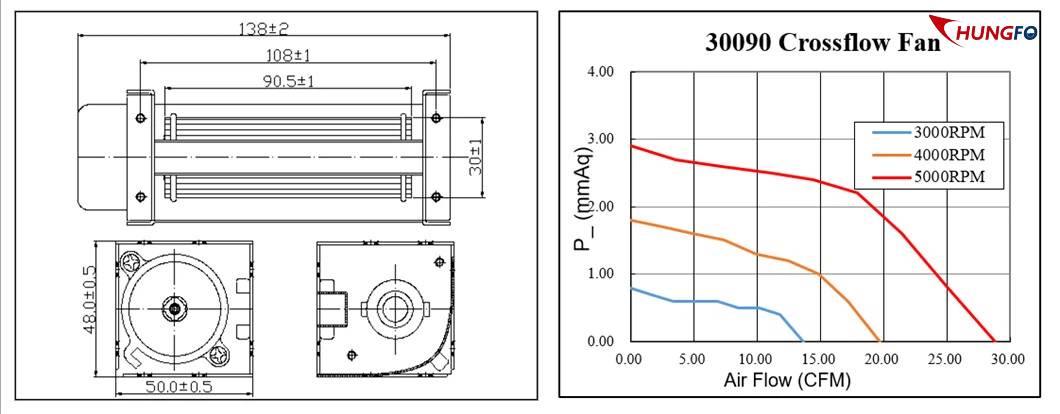

Em sistemas de ventilação redundantes, a correspondência entre fluxo de ar e pressão é crucial. Ventiladores operando em paralelo devem ter curvas de desempenho semelhantes para evitar desequilíbrio no fluxo de ar. Um ventilador com defeito pode obstruir o fluxo se não for devidamente isolado, reduzindo a eficácia dos ventiladores restantes.

Os projetistas de sistemas devem garantir que o sistema de refrigeração ainda atenda aos requisitos mínimos de fluxo de ar mesmo nos piores cenários de falha. Isso requer a análise das curvas de desempenho dos ventiladores em pontos de operação elevados e em velocidades aumentadas, caso o controle de velocidade esteja disponível.

Controle e monitoramento em projetos de ventiladores redundantes

Os sistemas de ventilação redundantes dependem muito de mecanismos de monitoramento e controle. O feedback do tacômetro, a detecção de corrente e o monitoramento de temperatura são comumente usados para detectar falhas nos ventiladores.

Assim que uma falha é detectada, o sistema pode aumentar a velocidade dos ventiladores restantes para compensar a perda de fluxo de ar. Em alguns projetos, alarmes são acionados para notificar a equipe de manutenção, enquanto o sistema continua operando com segurança.

Inteligente Fã da DC O controle melhora a eficácia da redundância e reduz o desgaste desnecessário da ventoinha durante a operação normal.

Considerações Mecânicas e Estruturais

O projeto mecânico desempenha um papel importante no desempenho de ventiladores redundantes. O posicionamento dos ventiladores afeta a distribuição do fluxo de ar e a tolerância a falhas. Caminhos de fluxo de ar mal projetados podem causar superaquecimento localizado, mesmo quando o fluxo de ar total parece suficiente.

Módulos de ventoinhas hot-swap são comumente usados em equipamentos de missão crítica. Eles permitem a substituição de ventoinhas com defeito sem a necessidade de desligar o sistema. Guias mecânicas e conectores elétricos devem ser projetados para garantir a inserção e remoção confiáveis.

Fabricantes como a China Chungfo ventilador de resfriamento axial Apoiar aplicações de redundância, oferecendo ventiladores com desempenho consistente e longa vida útil, adequados para operação contínua.

Confiabilidade e impacto no ciclo de vida

O design redundante de ventoinhas aumenta a confiabilidade do sistema, mas também a quantidade de componentes. Mais ventoinhas introduzem mais pontos potenciais de falha, tornando a previsão de qualidade e ciclo de vida essencial.

O uso de redundância permite que cada ventilador opere com níveis de estresse mais baixos, o que pode prolongar significativamente a vida útil individual de cada um. Quando combinada com estratégias de manutenção preditiva, a redundância reduz o tempo de inatividade inesperado e melhora o custo total de propriedade.

Aplicações típicas de sistemas de ventilação redundantes

Arquiteturas de resfriamento redundantes são amplamente utilizadas em

Servidores e sistemas de armazenamento de data center

Equipamentos de imagem médica e suporte à vida

Estações base de telecomunicações

Automação industrial e painéis de controle

Sistemas de conversão e armazenamento de energia

Em todas essas aplicações, a falha térmica pode ter sérias consequências operacionais ou de segurança, tornando a redundância uma prática de projeto padrão.

Conclusão

O projeto de ventiladores redundantes é um elemento crítico do gerenciamento térmico em equipamentos de missão crítica. Ao eliminar falhas pontuais e manter o fluxo de ar em condições de falha, as arquiteturas de resfriamento redundantes garantem a operação contínua e confiável do sistema.

Um projeto eficaz de ventiladores redundantes exige cálculos precisos de fluxo de ar, compatibilidade adequada entre os ventiladores, controle inteligente e integração mecânica robusta. Quando implementada corretamente, a redundância transforma os sistemas de refrigeração de uma vulnerabilidade em um ativo de confiabilidade.
