Prólogo: Um Diálogo Técnico Através da Eurásia

No setor de equipamentos para cozinhas comerciais, as empresas alemãs sempre foram reconhecidas por sua "precisão, rigor e sistematização". A HOBART GmbH (pseudônimo utilizado para proteger a privacidade dos clientes, embora seu modelo de negócios seja totalmente compatível com a realidade), localizada na Baviera, é um excelente exemplo. A empresa não é apenas uma fabricante de lava-louças; ela se define como uma "Especialista em Soluções de Sistemas" para a fase de lavagem em cozinhas comerciais. Sua filosofia é garantir que os clientes tenham uma experiência de lavagem eficiente, higiênica, econômica e sem preocupações, integrando equipamentos de qualidade, produtos químicos especializados, serviços digitais e modelos de negócios flexíveis.

Em 2023, ao atualizar sua nova geração de lava-louças comerciais, a equipe de P&D da HOBART se deparou com um problema técnico antigo: a dissipação de calor e a impermeabilização no ambiente de alta temperatura e umidade da câmara de lavagem. Os ventiladores axiais tradicionais, operando continuamente em condições extremas, com temperaturas acima de 60 °C e umidade relativa próxima da saturação, frequentemente apresentavam travamento dos rolamentos, curto-circuito no enrolamento ou quedas bruscas no fluxo de ar após apenas 3.000 horas de operação. Isso não apenas causava paradas nas lava-louças e reduzia a eficiência da lavagem, como também podia danificar os principais módulos de controle eletrônico devido à má dissipação de calor, violando gravemente o compromisso da "Especialista em Soluções de Sistema" com a "eficiência e tranquilidade" para os clientes.

Assim começou uma jornada global de fornecimento pela Eurásia. As equipes de compras e técnicas da HOBART, munidas dos rigorosos padrões alemães, selecionaram parceiros em todo o mundo. Por fim, escolheram a China Chungfo Fan, localizada na região do Delta do Rio das Pérolas, na China. Após três rodadas de auditorias in loco na fábrica, testes de referência em laboratório e três meses consecutivos de verificação de confiabilidade, a HOBART decidiu padronizar o ventilador EC de fluxo cruzado 30290 como padrão do sistema de refrigeração para toda a sua linha de lava-louças comerciais, assinando um contrato-quadro de longo prazo de cinco anos.

Este artigo documentará detalhadamente este caso exemplar de colaboração sino-alemã na área de manufatura, abordando seis dimensões: a origem da cooperação, as características do produto, as capacidades da linha de produção, os motivos da escolha, os episódios e suas resoluções, e a agregação de valor.

Capítulo 1: Decifrando a Necessidade – A Lógica Rigorosa de um "Especialista em Soluções de Sistemas" Alemão

Para entender por que a HOBART escolheu Chungfo, é preciso primeiro compreender seu modelo de negócios exclusivo.

A carteira de clientes da HOBART inclui grandes cozinhas centrais de hotéis, redes de restaurantes, cantinas escolares, centros de alimentação de hospitais e muito mais. Para esses clientes, cada minuto com uma máquina de lavar louça parada significa que centenas de pratos não podem ser lavados, o que pode interromper toda a cadeia de serviços de alimentação. Portanto, o posicionamento da HOBART como "Especialista em Soluções de Sistemas" não é apenas um slogan, mas um produto tangível construído sobre quatro pilares:

Hardware de qualidade: A própria máquina de lavar louça deve ter uma vida útil de nível comercial (mais de 10 anos) com um design à prova de falhas para os componentes principais.

Produtos Químicos Especializados: Fornecimento de detergentes e abrilhantadores de baixa espuma, alta eficiência e ecologicamente corretos.

Serviços digitais: Monitoramento em tempo real da temperatura da água, concentração de detergente e status dos equipamentos por meio de sensores IoT, permitindo alertas precoces de falhas.

Modelos de negócio flexíveis: Oferecemos diversas opções, como leasing, pagamento por lavagem e pacotes de serviço completo, permitindo que os clientes se concentrem em seu negócio principal de serviços de alimentação.

Nesse sistema de negócios de circuito fechado, a confiabilidade de qualquer subsistema é crucial. O ventilador de resfriamento do painel de controle eletrônico da lava-louças pode parecer insignificante, mas determina diretamente a vida útil da placa-mãe de controle digital, do inversor e dos módulos de potência. A ficha técnica da HOBART estabeleceu cinco requisitos essenciais para o ventilador:

Resistência a altas temperaturas: Faixa de temperatura ambiente de operação de -10°C a +70°C, com operação contínua a 65°C por 20.000 horas sem falhas.

Resistência à água e à umidade: Deve atingir, no mínimo, a classificação de proteção IP54, resistindo à penetração de vapor em alta temperatura dentro da lava-louças.

Alto fluxo de ar com baixo ruído: Fluxo de ar ≥200 CFM, com ruído controlado abaixo de 50 dB(A) para adequação a cozinhas abertas.

Eficiência energética e controle de velocidade: Suporta controle de velocidade de 0-10V ou PWM, compatibilidade com motores EC e eficiência energética geral em conformidade com as diretivas ERP da UE.

Vida útil e garantia: Vida útil projetada de ≥50.000 horas, com um período de garantia de no mínimo 3 anos.

Antes de avaliar a Chungfo, a HOBART testou ventiladores de três marcas europeias e duas asiáticas. As marcas europeias atendiam às metas de desempenho, mas eram extremamente caras, com prazos de entrega de até 12 semanas; as marcas asiáticas tinham vantagens de preço, mas geralmente falhavam nos testes de resistência à água em altas temperaturas e umidade. Então, eles conheceram o ventilador Crossflow EC 30290 da Chungfo.

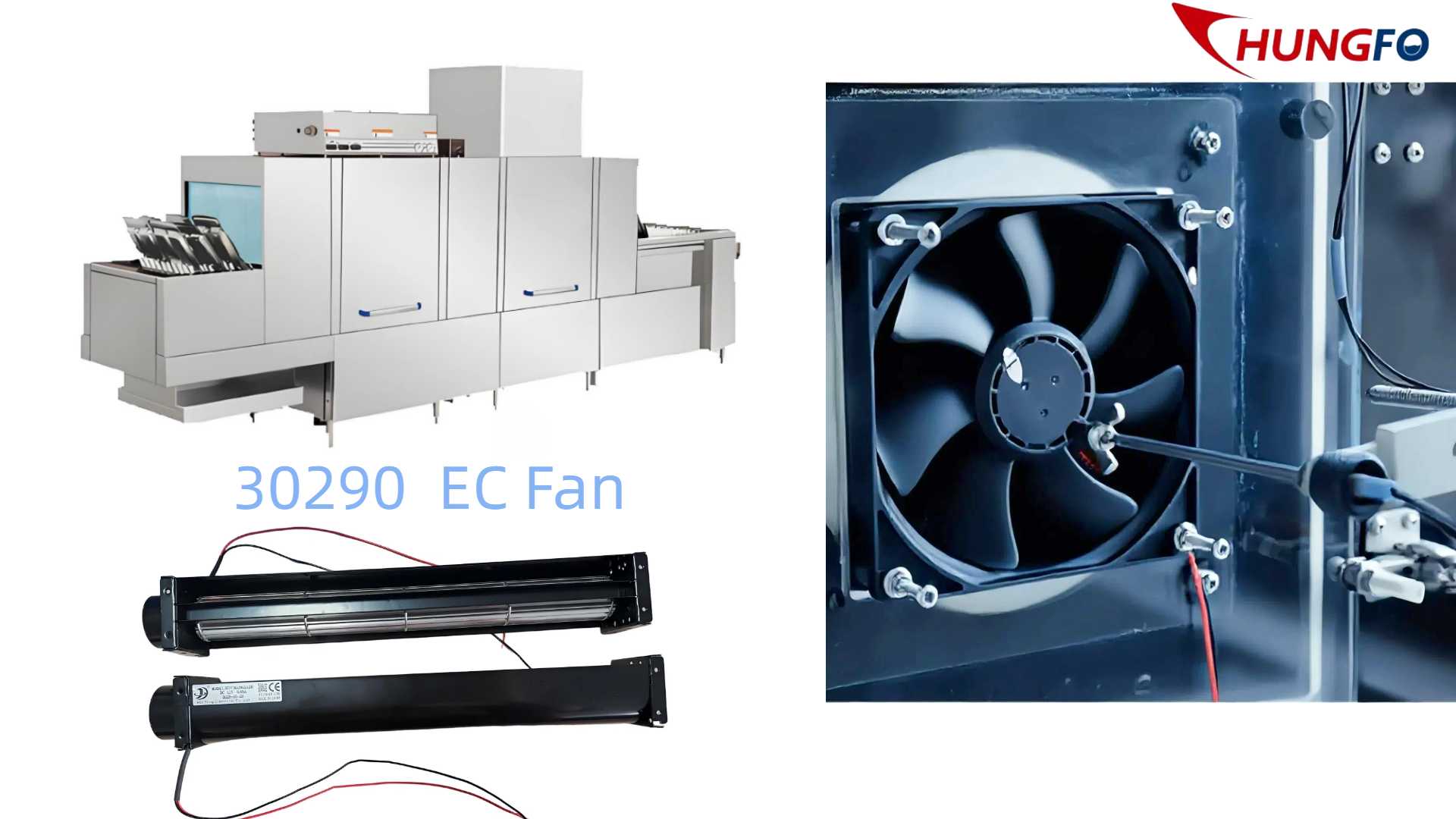

Capítulo 2: Produto Principal – Decodificação Técnica do Ventilador EC de Fluxo Cruzado 30290

O ventilador de fluxo cruzado 30290 EC é um produto de ponta desenvolvido especificamente pela China Chungfo Fan para ambientes de alta temperatura e alta umidade, como lava-louças industriais, cabines de vapor e micro-ondas industriais. Em seu nome, "30290" indica um rotor de 30 mm de diâmetro e 290 mm de comprimento, enquanto "EC" significa o uso de um motor CC sem escovas de rotor externo de alta eficiência.

I. Por que um ventilador de fluxo cruzado?

As máquinas de lavar louça comerciais tradicionais utilizam principalmente ventiladores axiais ou centrífugos. Ventiladores axiais Apesar do alto fluxo de ar, os ventiladores convencionais têm baixa pressão estática e podem criar vórtices locais, pois o ar impacta diretamente a placa de controle. Os ventiladores centrífugos oferecem alta pressão, mas são volumosos e barulhentos. Ventilador de fluxo cruzado Possui vantagens exclusivas: o ar passa duas vezes radialmente pela hélice, formando uma cortina de fluxo de ar laminar plana, uniforme e de longa distância. Essa cortina é ideal para instalação dentro do compartimento estreito do painel de controle eletrônico na parte superior da lava-louças, proporcionando resfriamento uniforme ao longo de toda a extensão do painel de controle, sem pontos mortos.

Após testes comparativos, o engenheiro de P&D da HOBART observou: "O ventilador de fluxo cruzado 30290 da Chungfo reduziu a diferença de temperatura dentro do painel de controle de ±8°C para ±2°C. Esta é uma melhoria revolucionária para a vida útil dos capacitores eletrolíticos e dos módulos IGBT."

II. Eficiência energética e inteligência do motor EC

O motor EC (motor CC sem escovas com comutação eletrônica) deste ventilador integra um chip de controle inteligente, economizando de 40% a 60% de energia em comparação com os motores CA tradicionais. O sistema de serviço digital da HOBART pode ajustar diretamente a velocidade do ventilador por meio de sinais PWM, modulando dinamicamente o fluxo de ar de resfriamento com base na carga da lava-louças em tempo real (volume de lavagem, temperatura da água, temperatura ambiente). Por exemplo, no modo de espera noturno, o ventilador funciona silenciosamente a 20% da velocidade, mantendo a pressão positiva para evitar a entrada de poeira; durante os horários de pico de lavagem, ele funciona em velocidade máxima para garantir que o sistema de controle eletrônico não superaqueça.

III. Avanço na tecnologia de ventiladores de resfriamento à prova d'água

Essa foi a parte mais impressionante para a equipe da HOBART. A Chungfo detém até 12 patentes de modelo de utilidade na área de ventiladores de refrigeração à prova d'água. O ventilador EC de fluxo cruzado 30290 emprega uma estrutura triplamente à prova d'água:

Encapsulamento do estator: Toda a bobina do estator é completamente selada com resina epóxi de alta condutividade térmica, impedindo que a umidade entre em contato com os enrolamentos.

Vedação do eixo em labirinto: Três ranhuras labirínticas tortuosas são projetadas entre o eixo rotativo e a caixa do rolamento, combinadas com graxa lubrificante de grau alimentício, impedindo a entrada de água mesmo sob jatos de água de alta pressão.

Orifícios de drenagem e ranhuras guia: Os orifícios de drenagem estão localizados na parte inferior da carcaça, permitindo que qualquer condensado acidental escorra rapidamente sem se acumular dentro do motor.

Testado por um laboratório independente (Relatório nº: CF-WT-30290-2309), após 1.000 horas de operação contínua em um ambiente de vapor a 70°C, a resistência de isolamento do ventilador permaneceu acima de 100MΩ, atingindo uma classificação de proteção IP56 (nível de poeira 5, nível de água 6), superando em muito o requisito IP54 da HOBART.

IV. Dados Medidos

Parâmetro: 30290 EC Ventilador de Fluxo Cruzado HOBART Requisito Média da Indústria

Fluxo de ar máximo: 235 CFM ≥200 CFM 180 CFM

Pressão Estática Máxima: 12 mmH₂O ≥10 mmH₂O 8 mmH₂O

Ruído: 48 dB(A) a 1m ≤50 dB(A) 55 dB(A)

Temperatura máxima de operação: 75°C 70°C 60°C

Classificação de proteção: IP56 IP54 IP44

Vida útil projetada: 60.000 horas, 50.000 horas, 30.000 horas

Foi esse desempenho acima das expectativas que levou a HOBART a incorporar decisivamente o ventilador EC de fluxo cruzado 30290 em sua lista de materiais global (BOM).

Capítulo 3: Robustez Inabalável – A Linha de Produção de Grandes Ventiladores Industriais da China Chungfo

Após sua segunda visita à fábrica da Chungfo, o Diretor de Compras da HOBART escreveu em um relatório interno: "Não estamos diante de uma linha de montagem de ventiladores; estamos diante de um sistema de fabricação de precisão projetado para extrema confiabilidade."

Fundada em 2004, a China Chungfo Fan se dedica exclusivamente à tecnologia de ventiladores há 20 anos. Para atender à produção em massa e de alta qualidade de ventiladores industriais de grande porte, como o 30290 Ventoinha EC de fluxo cruzado (Com 290 mm de comprimento e 30 mm de diâmetro do rotor – um tamanho grande dentro da categoria de ventiladores de fluxo cruzado de porte médio), a Chungfo investiu na construção de uma "Linha de Produção Inteligente de Ventiladores de Fluxo Cruzado" dedicada. Aqui estão as principais características desta linha:

I. Oficina de Enrolamento e Inserção Totalmente Automática

O estator do motor de um ventilador de fluxo cruzado requer enrolamento com fio de cobre extremamente fino. A Chungfo introduziu máquinas de enrolamento totalmente automáticas da NITTOKU (Japão), que controlam a precisão do diâmetro do fio em ±0,002 mm com um erro de espiras inferior a 0,5%. Comparado ao enrolamento manual, a automação não só elimina os riscos de curto-circuito entre espiras causados pela fadiga do operador, como também garante uma consistência superior a 99,5% na resistência e indutância do cobre em todos os motores. A HOBART analisou os parâmetros dos motores de três lotes consecutivos, totalizando 300 ventiladores, e encontrou um coeficiente de variação (CV) de apenas 1,2%, muito abaixo da média da indústria, que é de 5%.

II. Balanceamento dinâmico online para impulsores moldados por injeção

A hélice de um ventilador de fluxo cruzado é composta por dezenas de pás moldadas por injeção. A Chungfo utiliza máquinas de moldagem por injeção da ARBURG (Alemanha) e desenvolveu internamente sistemas de monitoramento de pressão no molde para garantir densidade uniforme em cada pá. Mais importante ainda, cada hélice é testada em uma máquina de balanceamento dinâmico de dois planos antes da montagem. O ventilador de fluxo cruzado 30290 atinge um grau de balanceamento dinâmico G2.5 (norma ISO 1940), com desbalanceamento residual inferior a 0,03 g·mm. Isso significa que a amplitude de vibração é inferior a 0,02 mm quando o ventilador gira em alta velocidade (3000 rpm), garantindo diretamente o funcionamento silencioso e de longo prazo da lava-louças.

III. Estação de Teste de Motores EC de Função Completa

Após a montagem final, cada ventilador EC de fluxo cruzado 30290 deve passar por uma linha de teste automatizada de 36 metros de comprimento. Os testes incluem:

Teste de rigidez dielétrica (1500 V CA, corrente de fuga <0,5 mA por 5 segundos)

Teste de resistência de isolamento (500 V CC, >100 MΩ)

Teste de potência e corrente (dentro de ±10% da tensão nominal)

Teste de resposta de velocidade PWM (ciclo de trabalho de 0 a 100%, erro de linearidade <2%)

Teste de impermeabilidade (simulando condições IP56, pulverização de água por 10 minutos)

Teste de envelhecimento em alta temperatura (operação contínua a 75°C durante 72 horas)

Todos os dados de teste são carregados automaticamente no sistema MES, gerando uma etiqueta com código QR exclusivo. Os engenheiros da HOBART podem escanear o código QR em qualquer ventilador para rastrear sua data de produção, operador, curvas de teste e até mesmo o fornecedor do lote de fio esmaltado utilizado.

IV. Limpeza e Controle de ESD

Devido à sensibilidade das placas de controle eletrônico à poeira e à eletricidade estática, a oficina de montagem de ventiladores de fluxo cruzado da Chungfo é gerenciada de acordo com as normas ISO 14644-1 Classe 8 (sala limpa Classe 100.000). Além disso, pisos antiestáticos ESD foram instalados em toda a área, e os funcionários usam pulseiras antiestáticas. O auditor de qualidade da HOBART ficou surpreso, durante a auditoria inicial da fábrica, ao constatar que a limpeza da oficina da Chungfo superava até mesmo a de algumas oficinas de eletrônicos médicos de seus fornecedores europeus.

V. Capacidade e Transição Flexível

Esta linha dedicada pode produzir 3.000 unidades do ventilador EC de fluxo cruzado 30290 por dia. Além disso, graças ao design modular da Chungfo, a conversão da produção para outros tamanhos (por exemplo, 25060, 35120) leva apenas 2 horas. Isso proporciona à HOBART imensa flexibilidade para responder às flutuações sazonais de pedidos – durante os períodos de pico, a Chungfo pode converter temporariamente duas linhas de produção de uso geral para o modo de ventilador de fluxo cruzado, atingindo uma capacidade diária máxima de 6.000 unidades.

Capítulo 4: A Escolha Insustituível – Por que o ventilador China Chungfo?

Durante a reunião final de avaliação com a HOBART, a equipe da Chungfo foi questionada diretamente: "Existem também excelentes fabricantes de ventiladores na Europa. Quais vocês consideram suas principais vantagens competitivas?" As respostas, divididas em cinco dimensões, foram o que, em última análise, garantiu o contrato de cinco anos.

I. Qualidade do produto: De "Atende aos padrões" a "Supera as expectativas"

O sistema de gestão da qualidade da Chungfo não só possui a certificação ISO 9001:2015, como também estabeleceu um padrão interno de "entrega com zero defeitos" específico para a indústria de ventiladores. Para o ventilador EC de fluxo cruzado 30290, a HOBART exigia um MTBF (Tempo Médio Entre Falhas) de 50.000 horas. A meta de projeto da Chungfo era de 60.000 horas e, em testes práticos, 12 amostras selecionadas aleatoriamente ultrapassaram 75.000 horas em testes de vida acelerados. Além disso, a Chungfo realiza inspeção de 100% em cada unidade antes do envio, em vez da amostragem AQL padrão da indústria. Isso significa que a HOBART recebe ventiladores que passaram por testes completos de elétrica, ruído, vibração e impermeabilidade.

II. 20 Anos de Experiência Técnica Focada Exclusivamente em Ventiladores

A China Chungfo Fan foi fundada em 2004 e possui 20 anos de história. Durante esses 20 anos, a empresa se dedicou exclusivamente a uma única atividade: fabricação de ventiladores. Desde os primeiros ventiladores axiais CA até os atuais ventiladores EC de fluxo cruzado, sopradores centrífugos e turboventiladores, a Chungfo acumulou mais de 300 moldes e mais de 100 patentes. A vantagem desse foco vertical é que, ao atender à solicitação da HOBART por um "ambiente de alta umidade a 70°C", a Chungfo não começou do zero. Em vez disso, resgatou de seu acervo tecnológico uma solução de "ventilador para esterilizador de alta temperatura" desenvolvida em 2015 para um cliente japonês de equipamentos médicos e concluiu a adaptação em apenas três semanas. Essa capacidade de reutilização de tecnologia é algo que nem grandes empresas generalistas nem startups conseguem oferecer.

III. Alta proporção de pessoal técnico – o motor da inovação

Entre os 450 funcionários da Chungfo, 118 são técnicos de P&D e engenharia, representando mais de 26%. Essa proporção é extremamente rara na indústria tradicional. A equipe é composta por 3 doutores (em mecânica dos fluidos, máquinas elétricas e ciência dos materiais), 12 mestres e dezenas de engenheiros seniores. A equipe técnica da HOBART realizou uma simulação comparativa conjunta: os engenheiros da Chungfo utilizaram o ANSYS Fluent para otimizar o campo de fluxo do ventilador de fluxo cruzado 30290, aumentando a vazão de ar de 210 CFM para 235 CFM e reduzindo simultaneamente o ruído em 2,5 dB(A). Toda essa otimização foi realizada por meio de simulação numérica, sem a necessidade de protótipos físicos, o que reduziu o ciclo de desenvolvimento em 6 semanas.

IV. Experiência comprovada no atendimento a grandes marcas globais

A própria lista de clientes da Chungfo é uma prova da qualidade do seu trabalho. No setor de cozinhas comerciais, a Chungfo é fornecedora de longa data do ITW Food Equipment Group (proprietário de marcas como Hobart e Traulsen). Na automação industrial, mantém uma sólida parceria com a Siemens para o fornecimento de ventiladores de refrigeração de motores. Em equipamentos médicos, fornece ventiladores personalizados para determinados dispositivos de imagem da Philips. No setor de eletrodomésticos, a Miele utiliza produtos da Chungfo.
