Em equipamentos de secagem modernos, tanto domésticos quanto industriais, o sistema de dutos de ar funciona como o sistema respiratório do corpo humano, determinando a eficiência da troca de calor, o consumo de energia e a vida útil do aparelho. Como componente essencial para o funcionamento do duto de ar, a seleção e o dimensionamento do ventilador são os aspectos mais críticos de todo o projeto do secador. Este artigo parte dos princípios básicos da estrutura do duto de ar, explora em profundidade os parâmetros-chave para a seleção do ventilador e analisa as funções e estratégias de otimização dos mesmos. Ventiladores de resfriamento para secadora , Sopradores pequenos de 12V e Ventiladores de secagem CC no sistema em combinação com cenários de aplicação prática.

Capítulo 1: Arquitetura Básica de Sistemas de Dutos de Ar para Secadoras

1.1 Composição funcional do sistema de dutos de ar

O sistema de dutos de ar de uma secadora consiste principalmente em uma entrada de ar, uma tela de filtro, uma cavidade para o dispositivo de aquecimento, um tambor ou câmara de secagem, um duto de exaustão, um condensador (para modelos com bomba de calor ou condensação) e um ventilador de exaustão ou de circulação. O processo básico de funcionamento é o seguinte: o ar é impulsionado pelo ventilador, aquecido pelo elemento de aquecimento, entra no tambor para remover a umidade das roupas, e o ar úmido é condensado ou expelido diretamente para fora da máquina.

Dependendo do percurso do fluxo de ar, os sistemas de dutos de ar podem ser divididos em três tipos principais: ventilados, de condensação (resfriados a ar/resfriados a água) e com bomba de calor. O tipo ventilado possui a estrutura mais simples. O ar passa pelo aquecedor, entra no tambor e é descarregado diretamente para o exterior. O tipo de condensação adiciona um condensador para condensar o ar úmido em água, que é então descarregada em um reservatório de água ou no esgoto, enquanto o ar circula dentro da máquina. O tipo com bomba de calor introduz um sistema de bomba de calor baseado no tipo de condensação, alcançando desumidificação de baixa temperatura e alta eficiência.

1.2 Características Aerodinâmicas

O estado do fluxo de ar dentro de um duto de ar de secadora geralmente se encontra na faixa de fluxo incompressível subsônico baixo, com números de Reynolds entre 10⁴ e 10⁵, pertencente ao fluxo turbulento ou de transição. A resistência do duto de ar provém principalmente de:

Resistência ao atrito ao longo do percurso: Determinada pela rugosidade e comprimento da parede.

Resistência local: Perdas de pressão causadas por curvas, mudanças repentinas na seção transversal, telas de filtro, aletas do aquecedor, tecido dentro do tambor, etc.

A resistência total (pressão estática) do sistema de dutos de ar tem uma relação quadrática com a vazão de ar (vazão volumétrica), ou seja, ΔP = K × Q², onde K é o coeficiente de impedância do duto de ar. Essa característica é crucial para a seleção do ventilador.

Capítulo 2: Classificação e princípios de funcionamento dos ventiladores

2.1 Ventiladores centrífugos vs. ventiladores axiais

Os tipos de ventiladores comumente usados em secadoras incluem ventiladores centrífugos (também conhecidos como sopradores) e ventiladores axiais.

Ventilador Axial: O ar entra e sai axialmente, com as pás girando para impulsionar o ar. Caracteriza-se por uma alta taxa de fluxo de ar e pressão estática relativamente baixa, sendo adequado para aplicações com baixa resistência e alta demanda de fluxo de ar. Em alguns secadores de teto mais antigos, o exaustor utiliza um design axial.

Ventilador centrífugo: O ar entra axialmente na hélice, é acelerado pela rotação desta e sai radialmente. Ele pode gerar uma pressão estática mais alta, tornando-o adequado para vencer resistências complexas em dutos de ar, como filtros, aquecedores, tambores e tubulações longas. Secadoras modernas, especialmente os modelos de condensação e bomba de calor, utilizam quase que exclusivamente ventiladores centrífugos como ventilador principal de circulação.

2.2 Diferenças entre motores CC sem escovas e motores CA

O desempenho do ventilador depende não apenas da estrutura do impulsor, mas também do motor de acionamento.

Motor CA: Baixo custo e estrutura simples, porém com dificuldade no controle de velocidade e baixa eficiência; geralmente utilizado em modelos de baixo custo, com velocidade e fluxo de ar fixos.

Motor CC sem escovas: Alta eficiência (até 80-90%), ampla faixa de controle de velocidade, longa vida útil e baixo ruído. Com controle PWM, é possível o ajuste preciso do fluxo de ar. Atualmente, os secadores de alta eficiência mais comuns adotam a solução Dryer DC Fan, que consiste em um ventilador centrífugo acionado por um motor CC sem escovas.

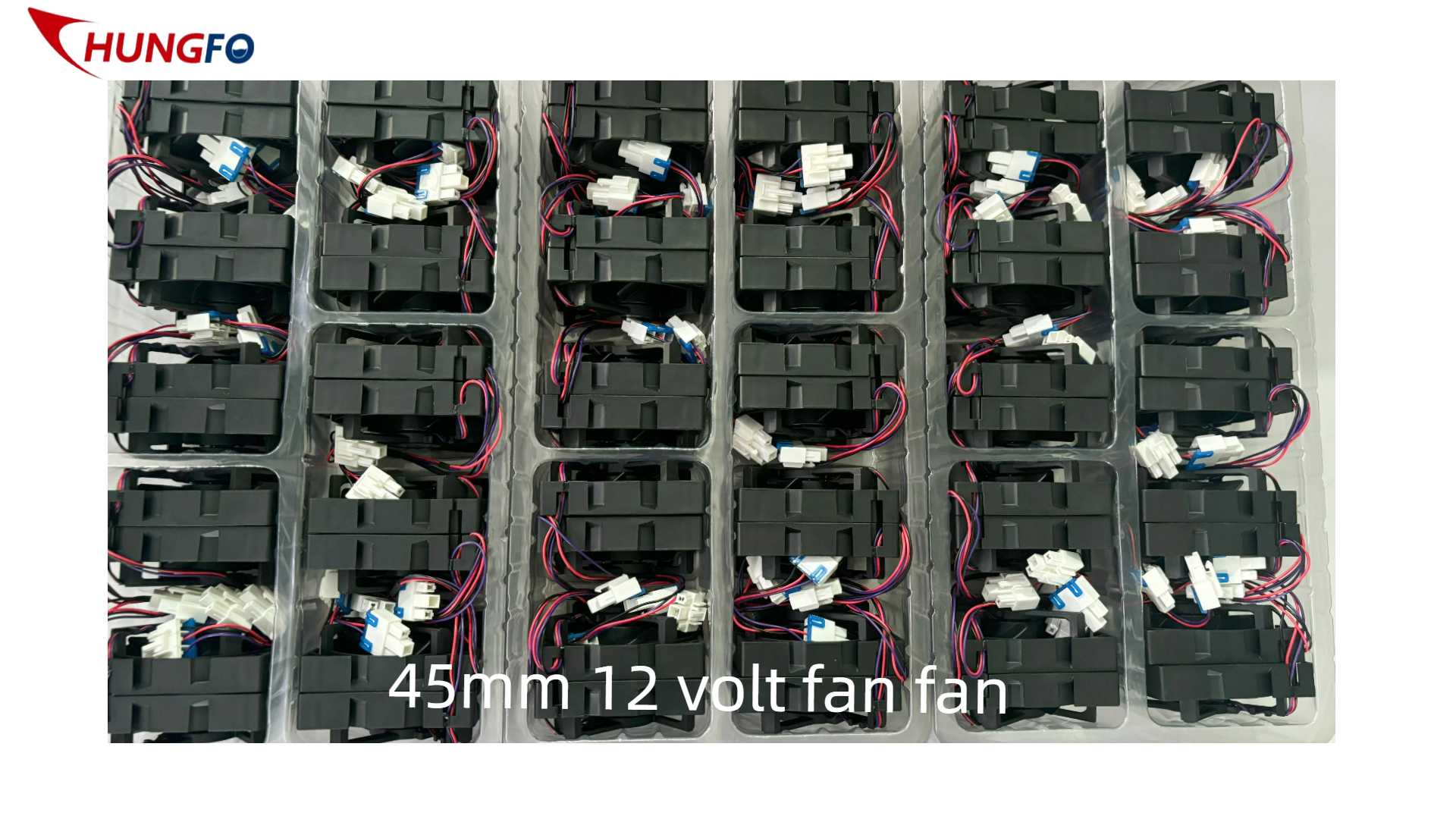

Entre eles, o pequeno soprador de 12V é um tipo de ventilador centrífugo de corrente contínua de baixa tensão, amplamente utilizado em equipamentos de secagem portáteis, pequenas máquinas de lavar roupa e módulos de secagem especiais. A tensão de 12V oferece vantagens como segurança de baixa tensão, compatibilidade com alimentação por bateria e fácil integração.

Capítulo 3: Relação de acoplamento entre a estrutura do duto de ar e a seleção do ventilador

3.1 Influência das características de resistência do duto de ar no ponto de operação do ventilador

O princípio fundamental na seleção de ventiladores é compatibilizar a curva de desempenho do ventilador (curva PQ) com a curva característica de resistência do sistema de dutos de ar. O ponto de operação ideal do ventilador é a interseção dessas duas curvas.

Estudo de caso: Uma secadora de condensação

Coeficiente de impedância do sistema de dutos de ar K = 22222 Pa/(m³/s)²

Vazão de ar alvo do projeto Q = 0,12 m³/s (432 m³/h)

Pressão estática necessária ΔP = 22222 × 0,12² ≈ 320 Pa

Caso seja selecionado um ventilador DC para secadora, sua curva PQ deve ser relativamente plana próxima a esse ponto de operação para evitar uma queda acentuada no fluxo de ar devido ao entupimento do filtro ou a mudanças na carga.

3.2 Estratégias de seleção de ventiladores para diferentes topologias de dutos de ar

3.2.1 Duto de ar ventilado

Características: Percurso de ar curto, baixa resistência (tipicamente 50–150 Pa), baixa necessidade de pressão estática, mas alta necessidade de fluxo de ar de exaustão para remoção rápida da umidade.

Tipo de ventilador recomendado: Ventilador axial ou ventilador centrífugo de baixa pressão estática. Devido à sensibilidade ao custo, alguns modelos ainda utilizam ventiladores centrífugos CA. No entanto, se for necessário ajuste de velocidade para diferentes tipos de tecido, recomenda-se um ventilador CC para secadora, a fim de obter um ajuste suave do fluxo de ar.

3.2.2 Duto de ar de condensação (refrigerado a ar)

Características: Adição de uma unidade condensadora, percurso do ar em ziguezague, aletas densas, resistência significativamente aumentada (200–500 Pa). O ventilador deve vencer as perdas de pressão do aquecedor, do tambor e do condensador.

Tipo de ventilador recomendado: Ventilador centrífugo de alta pressão estática, normalmente com um design de impulsor multipás curvado para a frente, de 30 a 50 pás, diâmetro externo de 120 a 160 mm. O motor deve ser CC sem escovas, com uma faixa de velocidade de 2000 a 4000 RPM. Nesse caso, o ventilador CC para secadora apresenta uma vantagem distinta: ele mantém um fluxo de ar suficiente sob alta pressão estática e pode atingir um fluxo de ar constante por meio de controle em malha fechada.

3.2.3 Duto de ar da bomba de calor

Características: Incorpora dois trocadores de calor (evaporador e condensador), exigindo que o fluxo de ar passe duas vezes por aletas densas, além das necessidades de dissipação de calor do compressor. O duto de ar é o componente mais complexo, com pressão estática atingindo 400–800 Pa.

Tipo de ventilador recomendado: Ventiladores centrífugos duplos ou solução com ventiladores centrífugos conectados em série. Alguns modelos de alta gama utilizam dois ventiladores independentes — um aciona o ar de circulação (lado do tambor) e o outro aciona o ar de refrigeração através do permutador de calor da bomba de calor. Para circuitos auxiliares de baixa tensão (por exemplo, refrigeração da placa de controlo, ventilação do compartimento do compressor), um pequeno soprador de 12 V é frequentemente utilizado como unidade de refrigeração local, aproveitando a sua segurança de baixa tensão para ser alimentado diretamente pela alimentação de 12 V da placa de controlo principal.

3.3 Controle de Ruído e Seleção de Ventoinhas

As principais fontes de ruído em uma secadora incluem o ruído aerodinâmico do ventilador, o ruído eletromagnético do motor, a vibração mecânica, o impacto do fluxo de ar e o ruído das roupas girando. Dentre os ruídos relacionados ao ventilador, a frequência de passagem das pás e seus harmônicos são os mais frequentes.

Medidas de redução de ruído:

Otimização do número de pás: Aumentar o número de pás pode reduzir a carga sobre as pás e o ruído de desprendimento de vórtices, mas um número excessivo de pás aumenta a perda por atrito. Normalmente, os ventiladores centrífugos têm de 32 a 40 pás.

Espaçamento desigual das lâminas: Dispersa a energia máxima na frequência de passagem das lâminas, tornando o espectro de ruído mais uniforme e o som subjetivo mais suave.

Otimização da folga da lingueta da voluta: Aumentar a folga entre a lingueta da voluta e o rotor pode reduzir significativamente o ruído rotacional, mas diminui ligeiramente a eficiência. A folga ideal é de 5 a 10% do diâmetro externo do rotor.

Utilize motores CC sem escovas: Comparados aos motores CA, os motores CC não apresentam o zumbido eletromagnético de 50/60 Hz. Quando combinados com um acionamento por onda senoidal, o ruído de comutação pode ser ainda mais reduzido.

A China Chungfo Fan utiliza seu próprio laboratório de ruído durante o desenvolvimento de produtos para testar os níveis de pressão sonora ponderados em A para diferentes formatos de pás e estruturas de voluta, garantindo que o ruído do ventilador no ponto de operação nominal seja mantido abaixo de 45 dB(A) (para secadoras domésticas).

Capítulo 4: Explicação detalhada dos parâmetros de engenharia para seleção de ventiladores

4.1 Taxa de fluxo de ar

A taxa de fluxo de ar é medida em m³/h ou CFM e determina a taxa de desumidificação da secadora. Teoricamente, uma taxa de fluxo de ar mais alta remove mais vapor de água por unidade de tempo, mas o fluxo de ar excessivo pode levar à perda de calor, aumento do consumo de energia e danificar as roupas.

Valores empíricos da engenharia:

Secadoras domésticas de 3 a 5 kg: 150 a 250 m³/h

Modelos de 6 a 8 kg: 250 a 400 m³/h

Modelos de 9 a 12 kg: 400 a 600 m³/h

Ao selecionar um ventilador, observe que a vazão nominal geralmente representa o valor máximo em condições de ar livre. Na prática, a vazão diminui à medida que a contrapressão aumenta. Portanto, a curva de impedância do sistema deve ser considerada.

4.2 Pressão Estática

A pressão estática reflete a capacidade do ventilador de vencer a resistência, medida em Pa ou mmH₂O. A pressão estática dos ventiladores de secadoras geralmente varia entre 100 e 600 Pa. Um erro comum é buscar cegamente uma pressão estática alta, o que leva a um fluxo de ar insuficiente e a um aumento acentuado do ruído e do consumo de energia.

4.3 Velocidade e Potência

Os ventiladores CC oferecem controle flexível de velocidade. Os ventiladores CC para secadoras normalmente operam na faixa de velocidade de 1500 a 4500 RPM. Em termos de potência, o ventilador principal de circulação geralmente consome de 20 a 60 W, enquanto um pequeno soprador de 12 V usado para resfriamento auxiliar consome apenas de 1 a 5 W.

4.4 Requisitos de Vida Útil e Confiabilidade

O ambiente de operação da secadora é caracterizado por alta temperatura (até 80–90 °C), alta umidade e poeira (fiapos). Os rolamentos do ventilador e o isolamento do motor são críticos.

Rolamentos: Recomenda-se o uso de rolamentos de esferas duplos, com vida útil de até 50.000 horas e melhor resistência a altas temperaturas do que os rolamentos de bucha.

Classe de isolamento do motor: Deve atingir a Classe F (155°C) ou a Classe H (180°C).

Classificação de proteção: O motor do ventilador deve ter, no mínimo, grau de proteção IP42, e todo o projeto do duto de ar deve considerar a filtragem de fiapos.

A China Chungfo Fan utiliza fios esmaltados resistentes a altas temperaturas, graxa resistente a altas temperaturas e tratamento anticorrosivo para aplicações em secadores. A estabilidade operacional a longo prazo é comprovada em uma faixa de -20°C a 90°C por meio de equipamentos de teste ambiental de alta e baixa temperatura. Além disso, testes de corrosão por névoa salina garantem a ausência de ferrugem em ambientes costeiros com alta umidade e alta salinidade.

Capítulo 5: Estudos de Caso Práticos de Seleção

Caso 1: Ventilador de circulação principal para uma secadora de condensação de 7 kg

Requisitos de projeto: Vazão de ar ≥320 m³/h a 380 Pa de pressão estática; Ruído ≤47 dB(A); Vida útil ≥20.000 horas; Temperatura de operação 60–85°C

Solução selecionada: Ventilador centrífugo multipás com pás curvadas para a frente, diâmetro externo do rotor de 140 mm, 36 pás, design de voluta otimizado. O motor utiliza corrente contínua sem escovas, tensão nominal de 24 V (nota: ventiladores de 24 V CC são amplamente utilizados em secadoras, mas versões de 12 V também são comuns para aplicações de menor potência). O modelo de ventilador CC para secadora selecionado, CFM-14048B, possui uma curva PQ com inclinação moderada no ponto de operação, com controle de velocidade PID mantendo o fluxo de ar constante. Fluxo de ar medido: 335 m³/h, pressão estática: 395 Pa, ruído: 46,2 dB(A).

Ponto-chave: Para lidar com o aumento da impedância devido ao entupimento do filtro, o controlador do ventilador pode aumentar a compensação de velocidade para garantir que o desempenho da desumidificação não seja prejudicado.

Caso 2: Resfriamento da placa de controle e do compartimento do compressor para uma secadora com bomba de calor

Requisitos de projeto: Espaço compacto; refrigeração por ar forçado necessária para o módulo IGBT e a parte superior do compressor; Tensão 12V; Fluxo de ar ≥20 m³/h a 50 Pa de pressão estática; Tamanho reduzido

Solução de seleção: Um pequeno soprador de 12V — especificamente, o modelo CFB-75S12 da Chungfo Fan, um microsoprador centrífugo com dimensões de 75x75x30 mm, tensão nominal de 12V, potência de 3,6W, vazão de ar livre de 28 m³/h e vazão de ar de 22 m³/h a 50 Pa de pressão estática, atendendo aos requisitos de refrigeração. Este soprador de 12V pode ser alimentado diretamente pela placa de controle principal sem conversão de energia adicional e opera com um baixo nível de ruído de apenas 32 dB(A).

Resultado da aplicação: A temperatura na parte superior do compressor diminuiu de 78°C para 62°C, e a temperatura da placa de controle caiu 15°C, melhorando significativamente a confiabilidade.

Caso 3: Varal de secagem portátil

Requisitos de projeto: Alimentação por bateria, tensão de 12V, consumo total de energia ≤15W, fluxo de ar ≥50 m³/h, leve.

Solução selecionada: Soprador pequeno personalizado de 12 V com design de impulsor centrífugo de pás curvadas para trás para maior eficiência, motor sem escovas eficiente e circuito integrado de acionamento. A China Chungfo Fan otimizou o ângulo da pá e a folga da voluta de acordo com os requisitos do cliente, atingindo uma vazão de ar de 55 m³/h e pressão estática de 120 Pa com entrada de 12 V e 1,2 A, com ruído total de 41 dB(A). Este caso demonstra plenamente a aplicação do conceito de ventilador de resfriamento para secadores em equipamentos de secagem não tradicionais — ventiladores de resfriamento também podem ser amplamente utilizados para direcionar o fluxo de ar quente.

Capítulo 6: Equívocos comuns e sugestões de otimização para a seleção de ventoinhas

Equívoco 1: Focar apenas no fluxo de ar máximo e ignorar a correspondência do ponto de operação.

Muitos engenheiros são atraídos pelo fluxo de ar livre anunciado por um ventilador, ignorando a contrapressão real do sistema. Como resultado, após a instalação, o fluxo de ar cai drasticamente, levando a um desempenho de secagem deficiente.

Contramedida: Obtenha uma curva PQ detalhada do ventilador e compare-a com a curva de impedância do sistema medida ou simulada. Quando necessário, solicite múltiplas curvas em diferentes velocidades ao fabricante do ventilador ou utilize um sistema de teste em túnel de vento para verificação. A China Chungfo Fan pode fornecer dados de desempenho precisos com base em seu sistema de teste em túnel de vento.

Equívoco 2: Acreditar que ventiladores de 12V são sempre inferiores a ventiladores de voltagem mais alta.

Os pequenos sopradores de 12V são frequentemente percebidos como tendo "baixa potência". No entanto, no mesmo nível de potência, um sistema de 12V consome apenas uma corrente maior. Ao otimizar o enrolamento do motor e o design da hélice, ele ainda pode atingir o fluxo de ar e a pressão estática desejados. Além disso, a tensão de 12V oferece alta segurança, tornando-a adequada para ambientes úmidos.

Equívoco 3: Ignorar o impacto dos fatores ambientais na vida

Em ambientes com alta temperatura e umidade, fiapos aderem facilmente ao impulsor e à voluta, causando desequilíbrio no rotor e aumento da vibração. A absorção de umidade pelo enrolamento do motor pode levar à degradação do isolamento.

Sugestões de otimização:

Adicione uma tela de filtro eficiente na entrada do duto de ar e lembre os usuários de limpá-la regularmente.

Utilize materiais ou revestimentos antiestáticos no impulsor para reduzir a aderência de fiapos.

Aplique um tratamento de impregnação com verniz no estator do motor para atingir um nível de resistência à umidade B ou superior.

Capítulo 7: Tendências Futuras: Inteligência e Personalização

7.1 Fusão de Sensores e Controle Adaptativo

As secadoras de nova geração estão começando a integrar sensores de fluxo de ar, sensores de pressão e sensores de temperatura e umidade dentro do duto de ar. O controlador do ventilador (geralmente um microcontrolador) ajusta dinamicamente a velocidade do ventilador CC da secadora com base em dados em tempo real, mantendo o duto de ar operando no ponto de eficiência ideal. Por exemplo, quando a tela do filtro está muito obstruída, o controlador pode primeiro aumentar a velocidade para compensar o fluxo de ar e, simultaneamente, emitir um lembrete de limpeza para o usuário.

7.2 Modularização e Serviços de Personalização Integrados

Diferentes marcas de secadoras, e até mesmo diferentes modelos da mesma marca, têm requisitos variados em relação às dimensões de montagem do ventilador, definições de interface, lógica de controle e níveis de ruído. Os fabricantes de ventiladores precisam fornecer serviços completos, desde o projeto e desenvolvimento até a produção em massa e a entrega.

Como demonstrado pela China Chungfo Fan, a empresa concentra-se em fornecer soluções eficientes de dissipação de calor para diversos setores, com produtos que abrangem ventiladores CC/CA, sopradores e sistemas de motores, amplamente utilizados em eletrodomésticos, equipamentos médicos, automotivos, equipamentos esportivos, dispositivos inteligentes e outras áreas. A empresa é orientada para o cliente, oferecendo serviços completos, desde o projeto e desenvolvimento até a entrega da produção em massa. Ela pode realizar otimizações personalizadas de acordo com diferentes cenários de aplicação, alcançando um equilíbrio entre fluxo de ar, ruído, vida útil e eficiência energética. Através da inovação tecnológica contínua e do rigoroso controle de qualidade, os produtos da empresa mantêm um desempenho estável no mercado global.

Com o auxílio de equipamentos de teste avançados, como sistemas de túnel de vento, equipamentos de teste de corrosão por névoa salina, equipamentos para testes ambientais de alta e baixa temperatura e laboratórios de ruído, a empresa consegue avaliar com precisão o fluxo de ar, a pressão estática, a vida útil e a estabilidade, garantindo uma operação confiável a longo prazo em ambientes de aplicação complexos. Ao mesmo tempo, a empresa implementou integralmente os sistemas de gestão ISO 9001, ISO 14001 e IATF 16949. Seus produtos possuem certificações CE, UL, TÜV e CCC e estão em conformidade com as normas ambientais REACH e RoHS. Atualmente, a empresa mantém parcerias de longo prazo com marcas nacionais e internacionais renomadas, como Midea, Chigo, Samsung e Hitachi, agregando valor continuamente aos clientes com produtos de alta qualidade e serviços profissionais.

Conclusão

A relação entre o sistema de dutos de ar da secadora e a seleção do ventilador é um típico projeto de otimização de acoplamento fluido-mecânico-elétrico. Um projeto adequado de dutos de ar deve ser perfeitamente compatível com as características aerodinâmicas do ventilador, levando em consideração o fluxo de ar, a pressão estática, o ruído, a eficiência e a tolerância ambiental. A seleção de um ventilador de resfriamento para secadora não deve ser feita isoladamente, mas sim definindo metas de desempenho para toda a máquina. Ventilador pequeno de 12V Possui vantagens exclusivas em refrigeração auxiliar de baixa tensão e equipamentos portáteis. Enquanto isso, o ventilador CC para secadora, com sua alta eficiência e controlabilidade possibilitadas por motores CC sem escovas, tornou-se a escolha principal para secadoras de gama média a alta.

Ao compreenderem detalhadamente as características de resistência do duto de ar, interpretarem cientificamente as curvas de desempenho dos ventiladores e incorporarem testes rigorosos de confiabilidade ambiental, os engenheiros podem projetar soluções otimizadas que atendam aos requisitos de desempenho de secagem, equilibrando o consumo de energia e a experiência do usuário. No futuro, à medida que a tecnologia de secagem evoluir para sistemas de bomba de calor e inteligência artificial, a seleção de ventiladores passará de uma simples correspondência para um projeto conjunto, proporcionando aos consumidores uma experiência de secagem mais silenciosa, eficiente e durável.
