Um fio triplo Fã da DC Geralmente, os ventiladores são projetados para fornecer energia e controle funcional com o mínimo de fiação. Conhecer a função de cada fio, entender as convenções de cores comuns e fazer a fiação corretamente são essenciais para a segurança do dispositivo e a longevidade do ventilador. A seguir, explicamos as definições dos fios, métodos práticos de fiação, como usar PWM para controle de velocidade e feedback do tacômetro, diferenças de cores entre fabricantes e dicas de segurança para ajudá-lo a evitar erros durante a instalação ou substituição.

Definições básicas e cores típicas

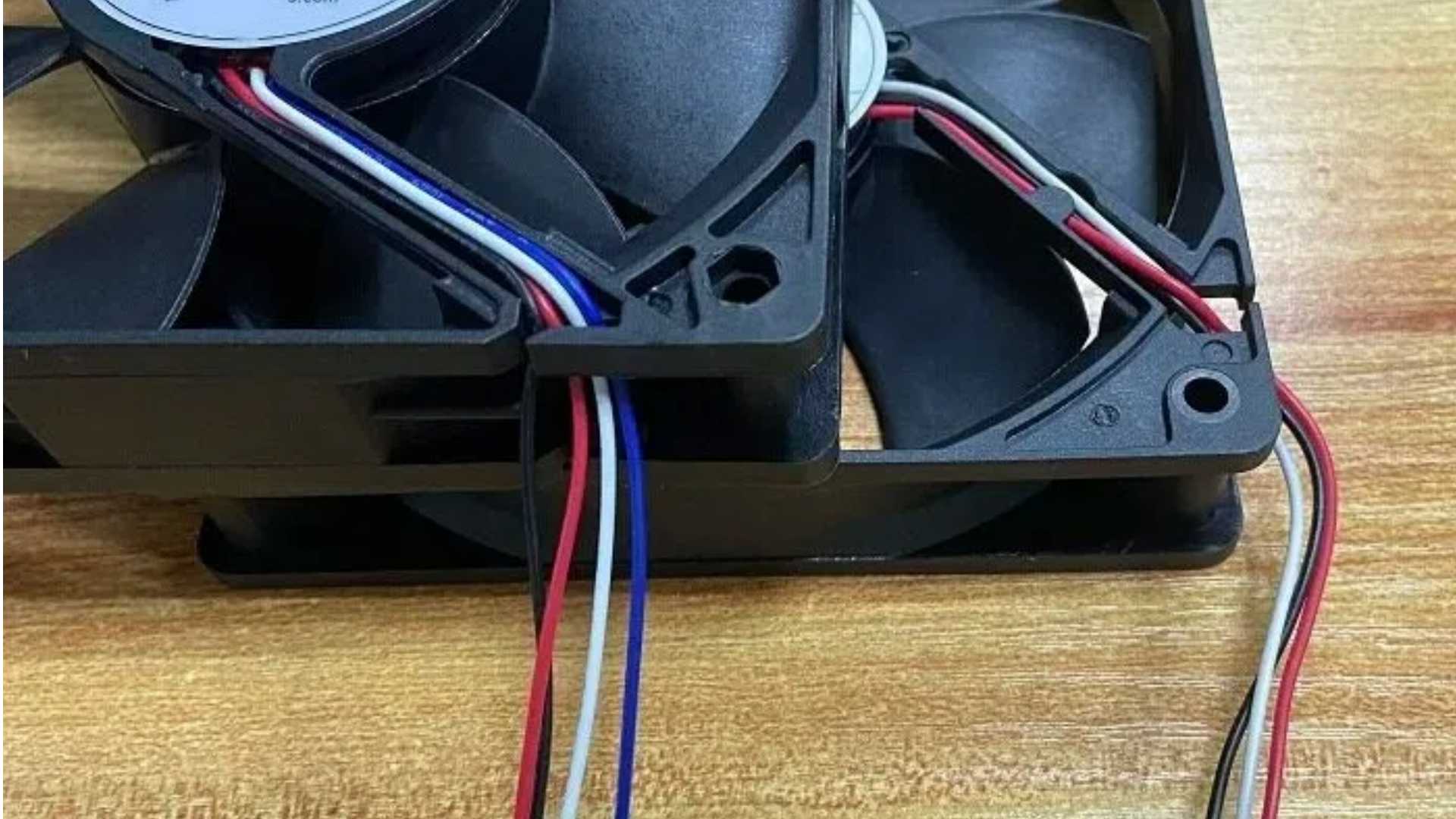

Na maioria das ventoinhas de gabinetes de PC e ventoinhas CC de uso geral, os três fios geralmente têm funções distintas. Dois são fios de alimentação — um positivo e um negativo — e o terceiro é uma linha de sinal funcional usada para controle ou feedback de velocidade. As convenções de cores comuns são vermelho para positivo (VCC), preto para negativo (GND) e amarelo para a linha de sinal usada para saída do tacômetro ou controle PWM. No entanto, a cor não é um padrão universal na indústria. Alguns fabricantes usam cores diferentes para funções específicas. Por exemplo, um fabricante pode usar azul para controle PWM e amarelo para saída do tacômetro ou alarme. Portanto, sempre consulte a folha de dados da ventoinha ou a documentação do fabricante ao trabalhar com um modelo ou marca diferente.

Procedimento de fiação (Guia prático)

Antes de fazer a fiação, confirme se a tensão de alimentação corresponde à tensão nominal do ventilador e prepare as ferramentas de isolamento adequadas. Conecte primeiro o fio preto ao terra do sistema ou da fonte de alimentação. Em seguida, conecte o fio vermelho ao polo positivo da fonte de alimentação, garantindo um contato firme e evitando curtos-circuitos. O terceiro fio de sinal deve ser conectado à porta de controle ou monitoramento. Se for para controle de velocidade PWM, conecte-o a uma saída compatível com PWM; se for para feedback do tacômetro, conecte-o a uma entrada que possa ler sinais de coletor aberto ou de onda quadrada. Por exemplo, ao usar uma placa de desenvolvimento como um Arduino, conecte o fio vermelho ao VCC, o preto ao terra e o fio de sinal a uma saída PWM ou a uma entrada digital que possa contar pulsos. Após a fiação, ligue a alimentação e teste se o ventilador responde aos sinais de controle ou envia os pulsos de RPM corretos.

Noções básicas de controle de velocidade PWM e tacômetro

O controle PWM é um dos métodos mais comuns para regular a velocidade de ventiladores CC. Em vez de variar a tensão, o PWM altera o ciclo de trabalho para ajustar a potência média de entrada do ventilador e, consequentemente, sua velocidade. Utilize frequências e ciclos de trabalho PWM dentro das faixas recomendadas na folha de dados do ventilador para evitar ruídos ou desgaste prematuro. O feedback do tacômetro normalmente utiliza um sensor Hall ou uma saída de coletor aberto, produzindo um pulso de onda quadrada a cada revolução ou a cada poucas revoluções. Ao medir a frequência do pulso, o controlador calcula a RPM. Assim, o fio de sinal fornece esses pulsos e o controlador mede o intervalo de tempo entre os pulsos para determinar a velocidade atual.

Diferenças entre fabricantes e a importância das fichas técnicas

Diferentes fabricantes podem atribuir cores e funções de maneiras diferentes. Por exemplo, alguns fornecedores podem rotular o controle PWM como azul e usar amarelo para monitoramento de RPM ou saída de alarme. Ventoinhas industriais podem incluir funções de sinal adicionais, como feedback de temperatura ou alarmes de falha — recursos menos comuns em ventoinhas de PCs para o consumidor. Para evitar danos à placa-mãe, ao controlador ou à própria ventoinha, leia atentamente a folha de dados e o diagrama de fiação da ventoinha antes de fazer as conexões. Se a folha de dados não for clara, entre em contato com o suporte técnico do fabricante para confirmação.

Erros comuns e dicas para solucionar problemas

Um erro comum é assumir que o terceiro fio é sempre uma entrada PWM e conectá-lo a uma saída incompatível, o que pode tornar o ventilador inoperante ou danificá-lo. Outro erro é conectar o fio do tacômetro à alimentação para "bypassar" o controle, o que pode destruir o circuito de detecção. A solução de problemas deve começar com a alimentação desligada: verifique a continuidade da fiação e confirme as tensões com um multímetro. Se o ventilador estiver recebendo a alimentação correta, mas não alterar a velocidade, verifique se o tipo de saída do controlador corresponde ao que o ventilador espera (por exemplo, dreno aberto versus push-pull). Se as leituras de RPM estiverem instáveis, inspecione a forma de onda do pulso; adicionar um resistor pull-up ou usar uma entrada de captura compatível pode ajudar a estabilizar as medições.

Práticas de segurança e recomendações finais

Sempre desligue a energia e tome precauções antiestáticas antes de realizar qualquer trabalho elétrico. Evite deixar condutores expostos em locais propensos a contato ou abrasão e utilize tubos termorretráteis ou abraçadeiras de nylon quando apropriado. Se você não se sentir seguro ao lidar com fiação elétrica ou se o equipamento for de alto valor, solicite a um técnico experiente que realize a instalação. Em qualquer situação de modificação ou substituição, siga as recomendações do fabricante do dispositivo e guarde o modelo do ventilador e a ficha técnica para futuras manutenções ou substituições.
