O fluxo de ar e a pressão estática são os dois parâmetros mais essenciais de um ventilador, moldando fundamentalmente a eficiência, a estabilidade e a confiabilidade a longo prazo de qualquer sistema de refrigeração. Seja em eletrônicos de consumo, equipamentos industriais ou eletrodomésticos, a interação entre o desempenho do ventilador e a resistência do duto determina o ponto de operação final do sistema de refrigeração. Compreender a impedância do sistema, a curva PQ do ventilador e sua relação é vital para um projeto térmico confiável.

A avaliação precisa da impedância do sistema é fundamental. de projeto de resfriamento

A resistência no percurso do fluxo de ar determina, em última análise, se um ventilador consegue fornecer a vazão de ar nominal em condições reais. Os engenheiros geralmente utilizam cálculos ou simulações de CFD (Dinâmica dos Fluidos Computacional) para obter as curvas de impedância, que servem de base para a seleção do ventilador.

A construção de um modelo de impedância preciso é essencial. Se o modelo não refletir a condição real do fluxo de ar, podem ocorrer fluxo de ar insuficiente, ruído anormal ou falhas térmicas, mesmo quando se utiliza um ventilador com especificações aparentemente corretas.

Os principais fatores que contribuem para a resistência do sistema provêm de múltiplos componentes que trabalham em conjunto. Aletas de dissipadores de calor com alta densidade ou espessura aumentada criam uma impedância significativa. Filtros de poeira, dependendo do material e da estrutura da malha, reduzem consideravelmente o fluxo de ar. Grelhas de ventilação com baixas taxas de área aberta aumentam ainda mais a perda de pressão. Curvas acentuadas nos dutos, especialmente curvas de 90°, geram turbulência que intensifica a resistência. O posicionamento dos componentes internos também deve ser considerado; fontes de calor densamente agrupadas obstruem o fluxo de ar e criam bloqueios.

Na simulação CFD, a simplificação adequada reduz o tempo de computação sem sacrificar a precisão. Por exemplo, aletas densas de dissipadores de calor podem ser modeladas como meios porosos. Uma malha de alta qualidade é necessária em áreas críticas — incluindo espaços próximos ao ventilador, passagens de aquecedores e curvas acentuadas — para capturar com precisão as variações de pressão. Condições de contorno adequadas, incluindo fluxo de ar, pressão estática e carga térmica total, são igualmente essenciais, pois determinam o fluxo de ar necessário para o sistema de resfriamento.

Interpretação detalhada da curva PQ do ventilador e otimização do ponto de operação.

A intersecção entre a curva PQ do ventilador e a curva de impedância do sistema representa o ponto de operação ideal. No entanto, determinar se esse ponto é o verdadeiro desafio da engenharia é justamente esse.

O ponto de operação deve fornecer fluxo de ar efetivo suficiente. Muitos engenheiros selecionam um ventilador com fluxo de ar máximo duas vezes maior que o requisito teórico para garantir margem para acúmulo de poeira, envelhecimento do sistema ou alterações estruturais. Idealmente, o ponto de operação deve permanecer na região de máxima eficiência do ventilador, onde o fluxo de ar, a pressão estática e o consumo de energia atingem um equilíbrio favorável. Isso garante economia de energia, baixo ruído e estabilidade a longo prazo.

É crucial evitar a “região de estol”, tipicamente uma seção côncava na curva PQ. Quando a resistência do sistema se torna excessiva, o ponto de operação se desloca para essa área instável, onde ocorrem refluxo irregular e turbulência. Isso leva a ruído significativo, queda rápida do fluxo de ar e redução da vida útil do ventilador. Portanto, os engenheiros devem verificar cuidadosamente se o ventilador selecionado operará próximo à região de estol. Se houver risco, ajustes como melhorar as aberturas dos dutos, reduzir a resistência ou selecionar um modelo com maior pressão estática devem ser implementados.

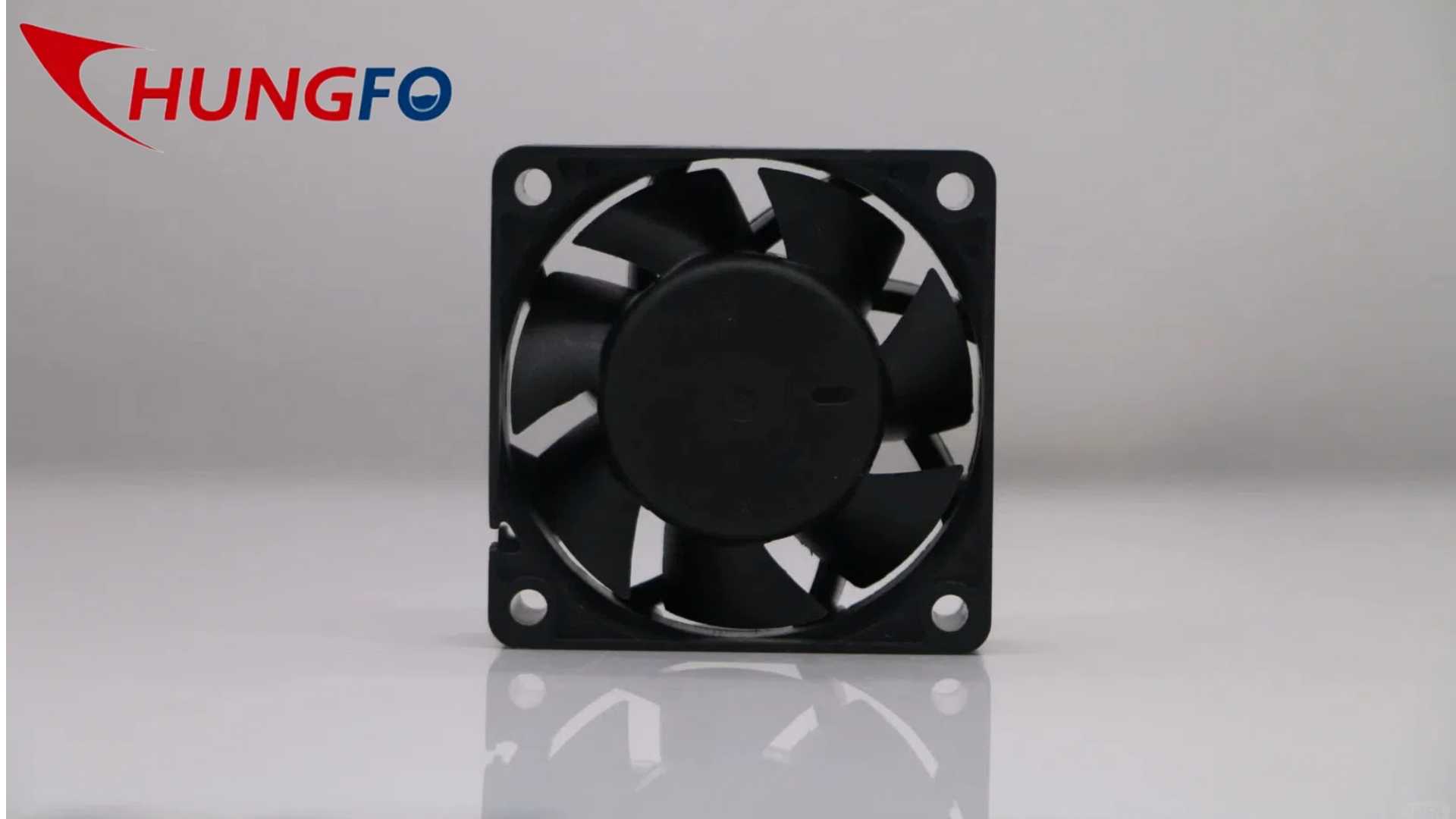

Para aplicações que exigem forte fluxo de ar, alta pressão estática e desempenho de resfriamento confiável, escolher um fabricante de confiança é essencial. A Chungfo é especializada em soluções avançadas de ventiladores e refrigeração, com suporte de plataformas de simulação profissionais e rigoroso controle de qualidade. Oferecemos produtos personalizados para diferentes ambientes de dutos, incluindo ventiladores silenciosos de alta pressão estática. ventilador de resfriamento s , alto- sopradores de fluxo de ar e complete ventilador de resfriamento Para eletrodomésticos, equipamentos de comunicação e sistemas industriais. Nossas soluções ajudam os clientes a melhorar a eficiência de refrigeração e a prolongar a vida útil dos equipamentos com confiança.
