Os refrigeradores são um dos eletrodomésticos mais importantes que funcionam continuamente. Diferentemente das máquinas de lavar, fornos de micro-ondas e outros aparelhos que funcionam apenas por períodos relativamente curtos, os refrigeradores normalmente operam durante todo o dia e durante todo o ano para manter uma temperatura interna estável. Portanto, até mesmo um pequeno componente com consumo de energia relativamente baixo pode ter uma influência perceptível no consumo total de energia quando opera continuamente.

Quando os fabricantes discutem a eficiência energética dos refrigeradores, os primeiros componentes que geralmente recebem atenção são o compressor, o refrigerante, o evaporador, o condensador, os materiais de isolamento e o sistema de controle de temperatura. Esses componentes são, sem dúvida, importantes, mas há outro fator que merece igual atenção: a circulação de ar.

A maneira como o ar se move dentro de um refrigerador influencia diretamente a distribuição de temperatura, a utilização da capacidade de refrigeração, a transferência de calor, o funcionamento do compressor, o desempenho do degelo e a experiência do usuário.

Um ventilador de circulação de ar pode parecer um componente relativamente pequeno, mas desempenha um papel importante na distribuição do ar frio por todo o refrigerador. Quando o ventilador, o duto de ar, o evaporador e o sistema de controle são adequadamente combinados, o ar frio pode alcançar diferentes áreas de armazenamento de maneira mais uniforme. Isso pode reduzir diferenças locais de temperatura e ajudar o sistema de refrigeração a operar com mais eficiência.

Portanto, a avaliação de um ventilador de refrigerador não deve se limitar ao seu fluxo de ar máximo. Os engenheiros também devem considerar o fluxo de ar sob resistência real do sistema, pressão estática, potência elétrica, ruído, dimensões, temperatura de operação e confiabilidade a longo prazo.

Por que um refrigerador precisa de circulação de ar?

A temperatura dentro de um refrigerador raramente é completamente uniforme.

Quando o evaporador remove calor do ar ao redor, a temperatura do ar diminui. O ar frio é afetado pela gravidade, densidade do ar, prateleiras, embalagens de alimentos, gavetas, divisórias e dutos de ar internos. Como resultado, o ar mais frio pode se acumular em determinadas áreas enquanto o ar mais quente permanece mais distante da fonte de resfriamento.

Se o refrigerador depender principalmente da convecção natural, o movimento do ar pode ser relativamente lento. As estruturas internas podem restringir ainda mais o fluxo de ar e impedir que o ar frio alcance todas as partes do gabinete de maneira eficaz.

Isso pode criar uma situação comum na qual uma parte do refrigerador já está muito fria enquanto outra parte permanece relativamente quente.

Por exemplo, a área próxima ao evaporador pode já ter atingido uma baixa temperatura, enquanto a área da porta, a seção superior ou uma área bloqueada por alimentos pode permanecer mais quente. Se o sistema de controle de temperatura responder à área mais quente, o compressor pode continuar funcionando.

Nesse caso, o sistema de refrigeração pode já ter produzido capacidade de resfriamento suficiente, mas essa capacidade de resfriamento não foi distribuída eficientemente por todo o espaço de armazenamento.

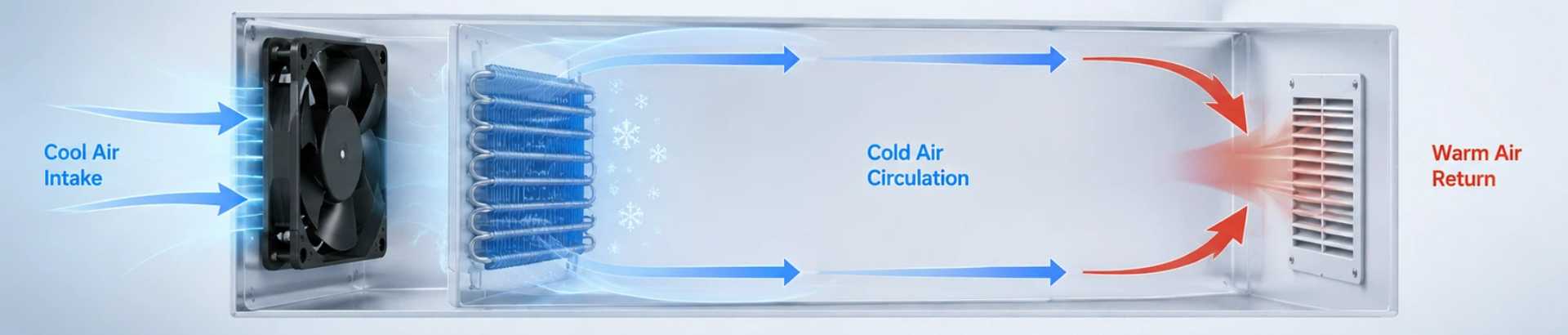

É nesse ponto que um ventilador de circulação de ar se torna importante.

O ventilador força o ar a se mover continuamente pelo refrigerador. Ele pode transportar o ar frio para longe do evaporador e distribuí-lo para outras áreas, enquanto traz o ar mais quente de volta em direção à zona de resfriamento.

Essa circulação forçada reduz a estratificação de temperatura e cria uma troca de calor mais eficaz entre diferentes áreas.

Como a circulação de ar ajuda a reduzir o consumo de energia?

A relação entre a circulação de ar e a eficiência energética do refrigerador está intimamente relacionada à utilização da capacidade de refrigeração.

Quando o compressor opera, o refrigerante circula pelo sistema de refrigeração e o evaporador absorve calor do compartimento do refrigerador. Se o ar frio permanecer concentrado ao redor do evaporador devido a um fluxo de ar insuficiente, o ar de baixa temperatura pode não ser utilizado eficientemente.

O ar ao redor do evaporador já recebeu capacidade de resfriamento, mas sem movimento suficiente ele não consegue resfriar efetivamente áreas mais quentes em outras partes do refrigerador.

Um ventilador de circulação de ar movimenta continuamente esse ar.

O ar mais quente é levado em direção à área de resfriamento enquanto o ar mais frio é distribuído por todo o refrigerador.

Isso aumenta a troca de calor efetiva e permite que a capacidade de resfriamento disponível seja utilizada com mais eficiência.

Do ponto de vista do sistema, isso é extremamente importante.

Se a temperatura dentro do refrigerador se tornar mais uniforme, o sistema de controle pode não precisar manter uma temperatura geral desnecessariamente baixa apenas porque uma área local permanece quente.

O compressor também pode ter a oportunidade de reduzir o tempo de operação desnecessário.

Portanto, embora o próprio ventilador de circulação consuma energia elétrica, ele ainda pode contribuir para economias líquidas de energia se a energia consumida resultar em maior eficiência de resfriamento e menor operação do compressor.

É por isso que a eficiência do ventilador do refrigerador deve ser avaliada no nível do sistema, em vez de observar apenas o próprio consumo de energia do ventilador.

O objetivo não é simplesmente escolher o ventilador de menor potência.

Em vez disso, os engenheiros devem encontrar o equilíbrio adequado entre potência do ventilador, fluxo de ar, pressão estática, uniformidade de temperatura, tempo de operação do compressor, ruído e confiabilidade.

Por que a uniformidade de temperatura é tão importante?

A uniformidade de temperatura é uma das considerações mais importantes no projeto de refrigeradores.

Considere um refrigerador no qual uma área está próxima de 0°C enquanto outra área chega a 6°C. Se o fabricante quiser que todas as áreas permaneçam dentro de uma faixa de temperatura relativamente baixa, o sistema de refrigeração pode precisar operar de acordo com a área mais quente.

Se a circulação de ar puder reduzir a diferença de temperatura entre esses locais, o refrigerador poderá alcançar melhores condições de armazenamento sem reduzir desnecessariamente a configuração geral de temperatura.

A uniformidade de temperatura também é importante para a qualidade dos alimentos.

Diferentes alimentos têm diferentes requisitos de temperatura. Vegetais, frutas, produtos lácteos, bebidas e outros alimentos podem responder de maneira diferente às flutuações de temperatura.

Uma área fria local pode fazer com que alguns produtos congelem, enquanto uma zona quente pode reduzir a qualidade de armazenamento.

Portanto, um sistema eficaz de circulação de ar precisa fazer mais do que fornecer um alto fluxo de ar.

Ele deve distribuir a capacidade de resfriamento de forma controlada e equilibrada.

O ventilador de circulação de ar pode ser considerado um distribuidor de capacidade de resfriamento dentro do refrigerador.

Por Que o Fluxo de Ar Máximo Nem Sempre Significa Máxima Eficiência?

O fluxo de ar máximo costuma ser a primeira especificação que as pessoas analisam ao selecionar um ventilador. No entanto, apenas o fluxo de ar máximo não é suficiente para aplicações em refrigeradores.

O fluxo de ar máximo de um ventilador geralmente é medido sob baixa resistência do sistema ou em condições de ar livre.

Depois que o ventilador é instalado dentro de um refrigerador, o ar pode precisar passar por um evaporador, duto de ar, tampa, filtro, placa guia e saída.

Cada componente cria resistência.

Um ventilador com uma classificação de fluxo de ar em ar livre muito alta pode não necessariamente fornecer um alto fluxo de ar após a instalação se não tiver capacidade suficiente de pressão estática.

Por outro lado, um ventilador com uma classificação moderada de fluxo de ar máximo pode ter um desempenho muito bom em um refrigerador real se conseguir manter um fluxo de ar estável sob resistência do sistema.

Por esse motivo, os fabricantes de refrigeradores devem prestar atenção ao ponto de operação do ventilador em vez de selecionar um produto apenas de acordo com seu fluxo de ar máximo.

Fluxo de ar, pressão estática, consumo de energia e ruído devem ser avaliados em conjunto.

Se o ventilador precisar operar em uma velocidade muito alta para superar a resistência do sistema, o consumo elétrico e o ruído podem aumentar.

Portanto, um ventilador eficiente deve fornecer fluxo de ar suficiente com um nível razoável de potência em condições reais de operação.

Ventiladores Axiais e Sopradores para Aplicações em Refrigeradores

Diferentes estruturas de refrigeradores exigem diferentes soluções de fluxo de ar.

Ventiladores axiais geralmente são adequados para aplicações em que o caminho do fluxo de ar é relativamente direto e a resistência do sistema é moderada.

Eles normalmente fornecem bom fluxo de ar em uma estrutura compacta e podem ser usados em determinadas aplicações de circulação de ar do refrigerador e resfriamento do condensador.

Sopradores são mais adequados quando o fluxo de ar precisa ser direcionado por um caminho específico ou quando o sistema possui resistência relativamente alta.

Um soprador pode concentrar o fluxo de ar em uma direção específica e, portanto, oferece maior flexibilidade quando o refrigerador contém dutos de ar estreitos ou complexos.

Por exemplo, alguns sistemas compactos de refrigeração não conseguem mover o ar diretamente do evaporador para todo o compartimento refrigerado. Em vez disso, o ar deve passar por um duto relativamente estreito ou prolongado.

Nessa situação, um soprador pode fornecer uma solução de fluxo de ar mais adequada.

Para aplicações compactas de baixa tensão, um mini ventilador soprador 5v também pode ser considerado quando a potência elétrica disponível e o espaço de instalação são limitados.

Esse tipo de conceito de soprador compacto pode ser útil em pequenos equipamentos de refrigeração, produtos de resfriamento portáteis, eletrodomésticos compactos e outras aplicações que exigem fluxo de ar direcionado.

Não existe uma estrutura de ventilador universalmente melhor para todos os refrigeradores.

A escolha mais adequada depende da relação entre o ventilador e o duto de ar real.

Como Deve Ser Selecionado o Tamanho do Ventilador do Refrigerador?

O tamanho do ventilador influencia diretamente a estrutura do refrigerador.

Se um ventilador for muito grande, ele pode ocupar um espaço interno valioso e dificultar o projeto do duto de ar.

Se um ventilador for muito pequeno, ele pode precisar operar em uma velocidade maior para produzir o fluxo de ar necessário.

Uma velocidade de rotação maior pode resultar em aumento de ruído, consumo de energia, vibração e estresse mecânico.

No entanto, um ventilador menor não significa necessariamente menor desempenho.

A tecnologia moderna de motores, o projeto do impulsor e a otimização aerodinâmica permitem que ventiladores compactos forneçam fluxo de ar estável com consumo de energia relativamente baixo.

Isso é particularmente útil para mini refrigeradores, adegas climatizadas, refrigeradores de bebidas, equipamentos portáteis de refrigeração e outros produtos com espaço limitado.

Uma solução compacta de fluxo de ar como um ventilador USB de 60 mmpode ilustrar as vantagens de equipamentos de fluxo de ar de formato pequeno em aplicações de baixa tensão. No entanto, o ventilador real do refrigerador deve sempre ser selecionado de acordo com a tensão, as condições ambientais, os requisitos de fluxo de ar e a resistência do sistema da aplicação final.

Para algumas aplicações compactas de eletrônicos e eletrodomésticos, um ventilador de gabinete de 60 mmtambém pode fornecer uma referência útil para a classe de tamanho de produtos compactos de resfriamento. No entanto, os fabricantes de refrigeradores não devem selecionar um ventilador com base apenas nas dimensões.

A seleção correta exige uma análise completa do fluxo de ar, pressão estática, consumo de energia, ruído, condições de instalação e desempenho térmico.

Por Que o Baixo Ruído é Importante para Ventiladores de Refrigeradores?

Os refrigeradores normalmente operam continuamente, portanto o ruído do ventilador pode ter uma influência direta na experiência do usuário.

Isso é especialmente importante em casas modernas com cozinhas abertas, apartamentos pequenos, escritórios, hotéis e outros ambientes onde as pessoas podem permanecer próximas ao refrigerador por longos períodos.

O ruído do ventilador não vem apenas do motor.

Ele também pode ser gerado pela aerodinâmica das pás, turbulência do fluxo de ar, vibração, desequilíbrio do impulsor, funcionamento dos rolamentos e estrutura de instalação.

Portanto, reduzir o ruído do ventilador do refrigerador exige uma abordagem abrangente.

Primeiro, o balanceamento dinâmico é importante.

Se o impulsor não estiver devidamente balanceado, ele pode gerar vibração periódica ao operar em alta velocidade.

Segundo, o projeto do motor é importante.

Um motor sem escovas de alta qualidade pode fornecer rotação estável enquanto reduz determinadas perdas mecânicas.

Terceiro, o projeto do duto de ar deve ser considerado.

Mesmo quando o próprio ventilador tem baixo ruído, uma saída mal projetada pode criar turbulência e ruído aerodinâmico.

Portanto, o projeto de refrigeradores de baixo ruído é resultado da cooperação entre o ventilador, o duto de ar, a estrutura de montagem, o motor e o impulsor.

Por Que os Refrigeradores Frost-Free Dependem Mais da Circulação de Ar?

Comparados aos refrigeradores tradicionais de resfriamento direto, os refrigeradores frost-free geralmente dependem mais intensamente da circulação forçada de ar.

Um sistema de refrigeração frost-free usa um ventilador para movimentar o ar ao redor do evaporador e distribuir o ar resfriado por dutos de ar dedicados.

O ventilador, portanto, participa diretamente do transporte da capacidade de refrigeração.

Se o projeto do fluxo de ar não for otimizado, algumas áreas podem ficar excessivamente frias enquanto outras não recebem refrigeração suficiente.

Isso pode resultar em temperaturas desiguais em todo o refrigerador.

A circulação de ar também está intimamente relacionada ao congelamento do evaporador.

Quando a umidade do ar entra em contato com a superfície fria do evaporador, pode se formar gelo. À medida que o gelo se acumula, a resistência térmica aumenta e o desempenho da transferência de calor pode diminuir.

Um sistema de fluxo de ar adequadamente projetado pode melhorar a troca de ar ao redor do evaporador e trabalhar em conjunto com o sistema de degelo para manter um desempenho estável.

Por esse motivo, o ventilador de um refrigerador frost-free não deve ser considerado apenas um componente auxiliar.

Ele faz parte do sistema de refrigeração.

Controle do Ventilador Durante o Processo de Degelo

O degelo também tem uma influência importante na eficiência energética do refrigerador.

Quando uma camada de gelo se acumula no evaporador, a transferência de calor se torna menos eficaz. Portanto, o refrigerador precisa realizar um processo de degelo para restaurar o desempenho do evaporador.

No entanto, o calor gerado durante o degelo não deve se espalhar desnecessariamente para a área de armazenamento de alimentos.

Se muito ar quente entrar no compartimento do freezer ou do refrigerador durante o degelo, o compressor pode precisar consumir energia adicional depois para restaurar a temperatura desejada.

Por esse motivo, o gerenciamento do fluxo de ar durante o degelo é importante.

Dependendo da arquitetura do refrigerador, o ventilador de circulação pode ser interrompido durante parte do ciclo de degelo para evitar que o ar quente se espalhe para a área de armazenamento.

Após o degelo, o ventilador pode reiniciar de acordo com as condições de temperatura e o programa de controle.

Essa operação baseada na demanda pode ajudar a evitar consumo desnecessário de energia.

Como o Controle Inteligente do Ventilador Pode Reduzir Ainda Mais o Consumo de Energia?

À medida que os eletrodomésticos inteligentes continuam a se desenvolver, os ventiladores de refrigeradores estão indo além do simples controle de ligar e desligar.

Os sistemas de controle modernos podem ajustar a operação do ventilador de acordo com vários parâmetros.

Por exemplo, quando a porta do refrigerador é aberta, o ar quente do ambiente entra no gabinete.

O sistema de controle pode modificar temporariamente a estratégia de fluxo de ar para restaurar o ambiente interno.

Quando uma grande quantidade de alimentos em temperatura ambiente é colocada dentro do refrigerador, uma circulação de ar mais forte pode ajudar a distribuir a capacidade de refrigeração e acelerar a recuperação da temperatura.

Quando a temperatura interna se torna estável, a velocidade do ventilador pode ser reduzida ou o ventilador pode ser desligado quando apropriado.

Isso pode reduzir o consumo desnecessário de eletricidade.

Os motores CC sem escovas são particularmente adequados para o controle inteligente de ventiladores porque sua velocidade pode ser controlada eletronicamente.

O controle PWM é um método comum.

Ao ajustar a condição de operação do motor, o ventilador pode operar de acordo com a demanda térmica real em vez de funcionar continuamente na velocidade máxima.

Essa abordagem é consistente com a direção de desenvolvimento dos refrigeradores modernos com eficiência energética.

Como selecionar o ventilador de circulação de ar correto para refrigeradores?

Para fabricantes de refrigeradores, a seleção do ventilador deve começar pelo sistema completo de refrigeração.

Primeiro, determine as dimensões de instalação disponíveis.

Comprimento, largura, altura, posição dos furos de montagem, direção do cabo e método de montagem devem ser todos considerados.

Segundo, determine o fluxo de ar necessário.

Os requisitos de fluxo de ar dependem do volume do gabinete, desempenho do evaporador, estrutura do duto de ar, metas de uniformidade de temperatura e requisitos de resfriamento.

Terceiro, avalie a pressão estática.

Se o refrigerador contiver dutos longos, saídas estreitas, filtros, tampas ou outros componentes restritivos, a pressão estática se torna particularmente importante.

Quarto, determine a tensão de operação.

A alimentação CC de baixa tensão é amplamente utilizada em eletrodomésticos modernos, tornando os ventiladores CC adequados para integração com muitos sistemas de controle.

Quinto, considere o consumo de energia.

Como os ventiladores de refrigeradores podem operar por longos períodos, mesmo uma pequena diferença na potência elétrica pode se acumular ao longo de milhares de horas de operação.

Sexto, avalie o ruído.

O baixo ruído é particularmente importante para refrigeradores residenciais.

Sétimo, considere as condições ambientais e a confiabilidade.

O ambiente do refrigerador pode incluir baixas temperaturas, umidade, condensação, partidas e paradas frequentes e longos períodos de operação contínua.

Portanto, o ventilador selecionado deve ser capaz de operar de forma estável sob as condições reais da aplicação.

Por fim, os testes reais do sistema são essenciais.

O fluxo de ar, a pressão estática, a distribuição de temperatura, o ruído, a vibração e o consumo de energia devem ser testados idealmente após a instalação do ventilador no duto de ar real.

Somente os testes reais do sistema podem determinar se um ventilador é realmente adequado para o refrigerador.

Soluções de ventiladores de resfriamento para refrigeradores da Guangdong Chungfo

A Guangdong Chungfo é especializada no desenvolvimento e fabricação de produtos de gerenciamento térmico, incluindo ventiladores CC, ventiladores CA, ventiladores axiais, sopradores e ventiladores de fluxo cruzado.

Para refrigeradores e outros equipamentos de refrigeração, a empresa se concentra não apenas no desempenho do ventilador, mas também na relação entre o ventilador e o sistema completo de resfriamento.

Diferentes refrigeradores possuem diferentes espaços internos, estruturas de dutos de ar, requisitos elétricos, cargas térmicas e resistências ao fluxo de ar.

Portanto, um ventilador padrão não é necessariamente adequado para todos os refrigeradores.

A Guangdong Chungfo pode oferecer suporte à seleção e ao desenvolvimento de produtos com base em requisitos dos clientes, como dimensões, tensão nominal, corrente, velocidade, fluxo de ar, pressão estática, ruído, estrutura de montagem e ambiente de operação.

A empresa possui capacidades integradas de fabricação que abrangem design de produto, moldagem por injeção, produção SMT e montagem final.

Suas capacidades de teste incluem balanceamento dinâmico, teste de corrosão por névoa salina, teste de pressão em túnel de vento, testes de alta e baixa temperatura, testes de ruído e outras avaliações de desempenho do produto.

Essas capacidades ajudam a verificar o desempenho do ventilador sob diferentes condições de operação.

Para fabricantes de refrigeradores, um fornecedor adequado de ventiladores deve fornecer mais do que um produto padrão de catálogo.

Um fornecedor profissional deve compreender o duto de ar real do cliente, os requisitos térmicos, as limitações de instalação, o sistema elétrico e as expectativas de confiabilidade a longo prazo.

A Guangdong Chungfo pode fornecer soluções de fluxo de ar para refrigeradores domésticos, mini refrigeradores, adegas climatizadas, equipamentos de refrigeração comercial e outros eletrodomésticos que exigem circulação de ar confiável.

Do desempenho do ventilador à eficiência do sistema

A eficiência energética do refrigerador não é determinada por um único componente.

Um compressor altamente eficiente não pode resolver completamente um projeto ineficiente de fluxo de ar.

Um evaporador de alto desempenho pode não atingir todo o seu potencial se a circulação de ar for insuficiente.

Um ventilador de potência muito baixa pode não ser adequado se não conseguir superar a pressão estática real do duto de ar.

Isso significa que o refrigerador deve ser projetado como um sistema integrado de gerenciamento térmico.

O objetivo de um ventilador de circulação de ar não é simplesmente gerar o máximo fluxo de ar.

Seu papel mais importante é fornecer capacidade de resfriamento com precisão, consistência e eficiência às áreas que precisam dela.

É por isso que o projeto de ventiladores para refrigeradores está passando gradualmente da otimização em nível de componente para a otimização em nível de sistema.

Tendências Futuras na Tecnologia de Circulação de Ar de Refrigeradores

Os refrigeradores do futuro darão maior ênfase à eficiência energética, controle inteligente, confiabilidade e conforto do usuário.

Os ventiladores passarão cada vez mais da operação em velocidade fixa para o controle de velocidade variável e baseado na demanda.

Motores sem escovas mais eficientes, geometria aprimorada das pás, dutos de ar otimizados, sistemas de controle de menor consumo de energia e feedback de temperatura mais preciso podem melhorar ainda mais a eficiência da circulação de ar.

Ao mesmo tempo, os tamanhos dos produtos de refrigeração estão se tornando cada vez mais diversificados.

Refrigeradores grandes com múltiplas portas, refrigeradores compactos, adegas climatizadas, resfriadores de bebidas, produtos portáteis de refrigeração e sistemas comerciais de resfriamento têm requisitos de fluxo de ar diferentes.

Isso significa que tamanho compacto, baixo consumo de energia, alta confiabilidade e baixo ruído continuarão sendo direções importantes de desenvolvimento para ventiladores de refrigeradores.

Por que a Circulação de Ar é Importante para a Eficiência Energética de Longo Prazo dos Refrigeradores

A importância da circulação de ar fica ainda mais clara ao considerar a longa vida útil de operação de um refrigerador.

Um refrigerador pode operar por milhares de horas todos os anos. Portanto, pequenas melhorias que parecem insignificantes durante um único ciclo de operação podem se tornar relevantes ao longo de vários anos.

Por exemplo, se um fluxo de ar melhor reduz o tempo médio de operação do compressor, melhora a estabilidade da temperatura e reduz ciclos de resfriamento desnecessários, a economia acumulada de energia pode se tornar significativa.

Da mesma forma, um ventilador com consumo de energia ligeiramente menor pode reduzir a energia elétrica consumida pelo próprio ventilador durante sua vida útil de operação.

É por isso que os fabricantes de refrigeradores devem avaliar a eficiência do ventilador durante a vida útil esperada do aparelho, em vez de considerar apenas o preço inicial de compra.

O custo total de propriedade inclui consumo de energia, manutenção, confiabilidade, ruído, necessidades de substituição e desempenho do produto.

Um sistema de circulação de ar bem projetado pode contribuir para vários desses fatores simultaneamente.

A Relação Entre o Fluxo de Ar e a Qualidade de Armazenamento dos Alimentos

A eficiência energética não é a única razão para melhorar o fluxo de ar do refrigerador.

A uniformidade da temperatura também afeta a qualidade do armazenamento dos alimentos.

Diferentes áreas dentro de um refrigerador podem apresentar diferentes condições térmicas dependendo da distância até o evaporador e da localização das saídas de ar.

Se a circulação de ar for deficiente, alguns alimentos podem sofrer resfriamento excessivo enquanto outros permanecem em zonas mais quentes.

Para os fabricantes, isso significa que a distribuição do fluxo de ar deve ser projetada de acordo com os requisitos reais de armazenamento.

A posição das prateleiras, gavetas, saídas de ar, passagens de retorno de ar e coberturas do evaporador pode influenciar a distribuição de temperatura.

Um ventilador adequadamente selecionado deve, portanto, ser combinado com um duto de ar cuidadosamente projetado.

Em algumas aplicações, o melhor resultado não vem do aumento da velocidade do ventilador.

Em vez disso, alterar a direção e a distribuição do fluxo de ar pode proporcionar melhor uniformidade de temperatura com menor consumo de energia.

Essa é outra razão pela qual os testes térmicos em nível de sistema são importantes.

Por que o Projeto do Duto de Ar e a Seleção do Ventilador Devem Trabalhar Juntos

O ventilador e o duto de ar nunca devem ser tratados como componentes completamente independentes.

O ventilador gera o fluxo de ar, enquanto o duto de ar determina para onde esse fluxo de ar vai.

Um duto mal projetado pode criar resistência excessiva, turbulência, zonas sem circulação e distribuição irregular.

Se os engenheiros tentarem resolver esses problemas simplesmente aumentando a velocidade do ventilador, o consumo de energia e o ruído podem aumentar sem alcançar a distribuição de temperatura desejada.

Uma solução melhor é otimizar tanto o ventilador quanto o duto de ar.

Isso pode envolver o ajuste das dimensões das saídas, a alteração da direção do fluxo de ar, a melhoria dos caminhos de retorno de ar, a redução de curvas desnecessárias ou a seleção de um ventilador com uma característica de pressão-fluxo mais adequada.

Em outras palavras, o ventilador com maior eficiência energética não é necessariamente o ventilador com a menor potência nominal.

É o ventilador que fornece o desempenho necessário do sistema com o menor custo total de energia viável.

O papel da fabricação confiável de ventiladores

A operação de longo prazo do refrigerador impõe altos requisitos de confiabilidade ao ventilador.

Um ventilador pode iniciar e parar repetidamente dependendo da estratégia de controle, enquanto alguns sistemas podem exigir operação contínua por períodos prolongados.

Desequilíbrio mecânico, desgaste dos rolamentos, instabilidade do motor ou falha eletrônica podem eventualmente afetar o desempenho do fluxo de ar.

Por esse motivo, a qualidade de fabricação está intimamente relacionada à confiabilidade do sistema do refrigerador.

O balanceamento dinâmico pode ajudar a reduzir a vibração causada pelo desequilíbrio do impulsor.

Testes em altas e baixas temperaturas podem ajudar a avaliar a operação sob diferentes condições térmicas.

Testes de ruído podem identificar comportamentos anormais de operação.

Testes de fluxo de ar e pressão estática podem verificar se o produto atende às suas metas de projeto.

Um sistema completo de controle de qualidade, portanto, desempenha um papel importante na manutenção de um desempenho consistente do ventilador de um lote de produção para outro.

Por que ventiladores personalizados para refrigeradores podem ser valiosos

Embora ventiladores padrão sejam adequados para muitas aplicações, soluções personalizadas de ventiladores podem oferecer vantagens quando o refrigerador possui requisitos incomuns de espaço, fluxo de ar ou eletricidade.

Por exemplo, um fabricante pode exigir um padrão específico de furos de montagem, comprimento de cabo, direção de rotação, faixa de fluxo de ar, tensão de operação ou limite de ruído.

Um produto padrão de catálogo pode não satisfazer todos esses requisitos simultaneamente.

Uma solução personalizada pode ser desenvolvida com base na estrutura real do refrigerador.

Essa abordagem pode ajudar a otimizar o ventilador e o duto de ar como um sistema completo, em vez de forçar o projeto do aparelho a se adaptar a um ventilador existente.

Para fabricantes de refrigeradores OEM e ODM, essa flexibilidade pode ser particularmente valiosa durante o desenvolvimento do produto.

Conclusão

Um ventilador de circulação de ar pode ser um componente relativamente pequeno dentro de um refrigerador, mas sua influência no sistema geral de refrigeração pode ser significativa.

Um fluxo de ar adequado pode melhorar a utilização da capacidade de resfriamento, a uniformidade da temperatura, a transferência de calor do evaporador, a operação do compressor, o desempenho do degelo e o conforto do usuário.

Um refrigerador com eficiência energética não é simplesmente um refrigerador equipado com um compressor altamente eficiente.

É um sistema integrado no qual o compressor, evaporador, condensador, ventilador, dutos de ar, sensores, isolamento e sistema de controle trabalham juntos.

O objetivo da circulação de ar não é produzir o maior fluxo de ar possível.

O objetivo é alcançar o fluxo de ar mais eficaz em um nível adequado de potência elétrica, pressão estática, ruído e uniformidade de temperatura.

Para fabricantes de refrigeradores, a seleção do ventilador deve, portanto, ser baseada no ponto real de operação do sistema, e não em uma única especificação de catálogo.

Quando baixo consumo de energia, tecnologia de motor confiável, fluxo de ar otimizado, controle inteligente e seleção adequada do ventilador são combinados, um ventilador de circulação compacto pode contribuir para uma melhor eficiência geral de refrigeração.

À medida que os aparelhos eficientes em energia e as tecnologias inteligentes de refrigeração continuam a se desenvolver, o gerenciamento otimizado do fluxo de ar se tornará cada vez mais importante.

Para fabricantes de ventiladores, isso também significa que a concorrência futura não será baseada apenas em fluxo de ar e preço. Eficiência, confiabilidade, desempenho acústico, suporte de engenharia e gerenciamento térmico em nível de sistema se tornarão fatores cada vez mais importantes.

Perguntas frequentes

O que um ventilador de circulação de ar faz em um refrigerador?

Um ventilador de circulação de ar movimenta o ar pelo refrigerador e ajuda a distribuir o ar resfriado de maneira mais uniforme. Ele reduz as diferenças de temperatura entre diferentes áreas e ajuda a transferir o ar mais quente para a zona de resfriamento.

Um ventilador de circulação de ar pode realmente reduzir o consumo de energia do refrigerador?

Ele pode contribuir para a economia de energia em condições adequadas do sistema. O próprio ventilador consome eletricidade, mas um fluxo de ar aprimorado pode reduzir o tempo de operação do compressor, melhorar a uniformidade da temperatura e aumentar a utilização da capacidade de resfriamento. O efeito real de economia de energia depende do projeto do refrigerador e deve ser verificado por meio de testes do sistema.

Um refrigerador deve usar um ventilador axial ou um soprador?

Depende do sistema de fluxo de ar. Ventiladores axiais geralmente são adequados para caminhos de fluxo de ar relativamente abertos com resistência moderada, enquanto sopradores podem ser mais apropriados quando o fluxo de ar precisa ser direcionado por dutos estreitos ou quando é necessária maior pressão estática.

Um ventilador maior para refrigerador é sempre melhor?

Não. O tamanho do ventilador deve ser compatível com os requisitos de fluxo de ar, espaço de instalação, pressão estática, ruído, velocidade e consumo de energia. Um ventilador grande demais pode criar problemas de instalação, enquanto um ventilador pequeno demais pode exigir velocidade excessiva.

Por que um ventilador de refrigerador precisa ter baixo ruído?

Um refrigerador normalmente funciona continuamente, portanto o ruído do ventilador pode afetar diretamente a experiência do usuário. O baixo ruído é especialmente importante para refrigeradores residenciais localizados em cozinhas, apartamentos, escritórios e outros espaços ocupados.

A seleção do ventilador do refrigerador requer análise de pressão estática?

Sim. Os dutos de ar dos refrigeradores geralmente contêm evaporadores, tampas, filtros, saídas estreitas e outras estruturas que criam resistência. O desempenho do ventilador sob a resistência real do sistema pode ser mais significativo do que seu fluxo de ar máximo em condição livre.

Um ventilador compacto pode ser usado em um refrigerador?

Sim, desde que o ventilador atenda aos requisitos de fluxo de ar, pressão estática, tensão, ambiente, ruído e confiabilidade da aplicação. Ventiladores compactos podem ser especialmente úteis em mini refrigeradores e outros equipamentos de refrigeração com restrição de espaço.

Um mini ventilador soprador de 5 V pode ser usado em equipamentos de refrigeração?

Um mini soprador de baixa tensão pode ser adequado para determinadas aplicações compactas de resfriamento quando sua tensão, fluxo de ar, pressão estática, temperatura de operação e confiabilidade correspondem aos requisitos reais do sistema. A seleção final deve sempre ser baseada em testes reais da aplicação.

O que é mais importante, fluxo de ar ou consumo de energia?

Nenhum dos parâmetros deve ser avaliado de forma independente. O ventilador ideal fornece fluxo de ar e pressão estática suficientes com um nível razoável de consumo de energia. Um ventilador de consumo muito baixo que não consegue fornecer fluxo de ar adequado pode ser menos eficiente no nível do sistema do que um ventilador de potência ligeiramente maior que atinge o desempenho de resfriamento necessário.

A Guangdong Chungfo pode fornecer ventiladores de refrigerador personalizados?

Sim. A Guangdong Chungfo pode oferecer suporte à seleção e ao desenvolvimento de produtos de acordo com requisitos como dimensões do ventilador, tensão, corrente, velocidade, fluxo de ar, pressão estática, ruído, estrutura de montagem, configuração de cabos e ambiente de operação.

Quais certificações a Guangdong Chungfo possui?

A Guangdong Chungfo possui uma variedade de certificações e capacidades de conformidade relacionadas à qualidade, segurança, meio ambiente e indústria, incluindo ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

Alguns produtos também possuem certificação de produto e qualificações de listagem relacionadas à UL. A certificação aplicável depende do modelo específico do produto e da documentação de certificação.

Para fabricantes de refrigeradores que procuram ventiladores DC compactos, ventiladores axiais, soluções de sopradores ou sistemas personalizados de circulação de ar, a Guangdong Chungfo pode fornecer seleção de produtos, suporte de engenharia, capacidades de fabricação e suporte de testes com base nos requisitos reais de gerenciamento térmico da aplicação.
