O rápido crescimento dos veículos elétricos está transformando a infraestrutura global de transporte e energia. À medida que mais motoristas trocam veículos convencionais por veículos elétricos, a demanda por uma infraestrutura de carregamento confiável e de alta velocidade continua aumentando. As modernas estações de carregamento de veículos elétricos estão se tornando mais potentes, mais compactas e mais inteligentes, especialmente em redes comerciais de carregamento, estações de carregamento em rodovias, instalações de carregamento de frotas e hubs de carregamento rápido.

No entanto, uma potência de carregamento maior também cria um desafio mais complexo de gerenciamento térmico.

Uma estação de carregamento de veículos elétricos de alta potência não simplesmente transfereeletricidade da rede elétrica para um veículo elétrico. Ela realiza múltiplos processos de conversão elétrica e controle por meio de módulos de potência, dispositivos semicondutores, retificadores, capacitores, indutores, transformadores, placas de controle e sistemas de comunicação. Durante esse processo, uma parte da energia elétrica é inevitavelmente convertida em calor.

Quanto maior a potência de carregamento, maior o potencial de geração de calor.

Se esse calor não puder ser removido de forma eficiente, a temperatura dentro do gabinete de carregamento pode subir rapidamente. Temperaturas excessivas podem reduzir a eficiência da conversão de energia, acelerar o envelhecimento dos componentes, acionar a proteção térmica, reduzir o desempenho de carregamento e, em situações graves, contribuir para falhas do sistema.

É por isso que as estações de carregamento de veículos elétricos de alta potência dependem cada vez mais de sistemas confiáveis de resfriamento por ar forçado. Um ventilador de resfriamento de alta resistência pode mover continuamente o ar pelo equipamento, remover calor dos componentes críticos e ajudar a manter uma temperatura operacional estável.

Para fabricantes de carregadores de veículos elétricos, selecionar o ventilador de resfriamento adequado não é simplesmente uma decisão de projeto mecânico. É uma parte importante da confiabilidade do equipamento, do gerenciamento térmico e da segurança operacional.

Por que o carregamento de veículos elétricos de alta potência gera tanto calor?

A razão fundamental é a conversão de energia.

Um carregador de veículos elétricos de alta potência recebe energia elétrica da rede e a converte na tensão e corrente exigidas pela bateria do veículo. Dependendo da arquitetura do carregador, o sistema pode incluir conversão de CA para CC, correção do fator de potência, conversão CC, circuitos de comutação, filtragem e múltiplos sistemas de proteção.

Todo processo de conversão elétrica possui algum grau de perda de energia.

Mesmo que um sistema de carregamento alcance uma eficiência de conversão muito alta, a perda restante ainda pode se tornar significativa quando o nível total de potência chega a dezenas ou centenas de quilowatts.

Por exemplo, uma pequena porcentagem de perda de energia em um sistema de carregamento de alta potência pode se traduzir em centenas ou milhares de watts de calor. Esse calor deve ser removido continuamente.

Os principais componentes geradores de calor podem incluir módulos semicondutores de potência, dispositivos IGBT ou MOSFET, retificadores, indutores, transformadores, capacitores, fontes de alimentação e outros componentes eletrônicos.

Esses componentes geralmente são instalados dentro de um invólucro relativamente compacto. Como resultado, a convecção natural por si só pode não fornecer capacidade de resfriamento suficiente.

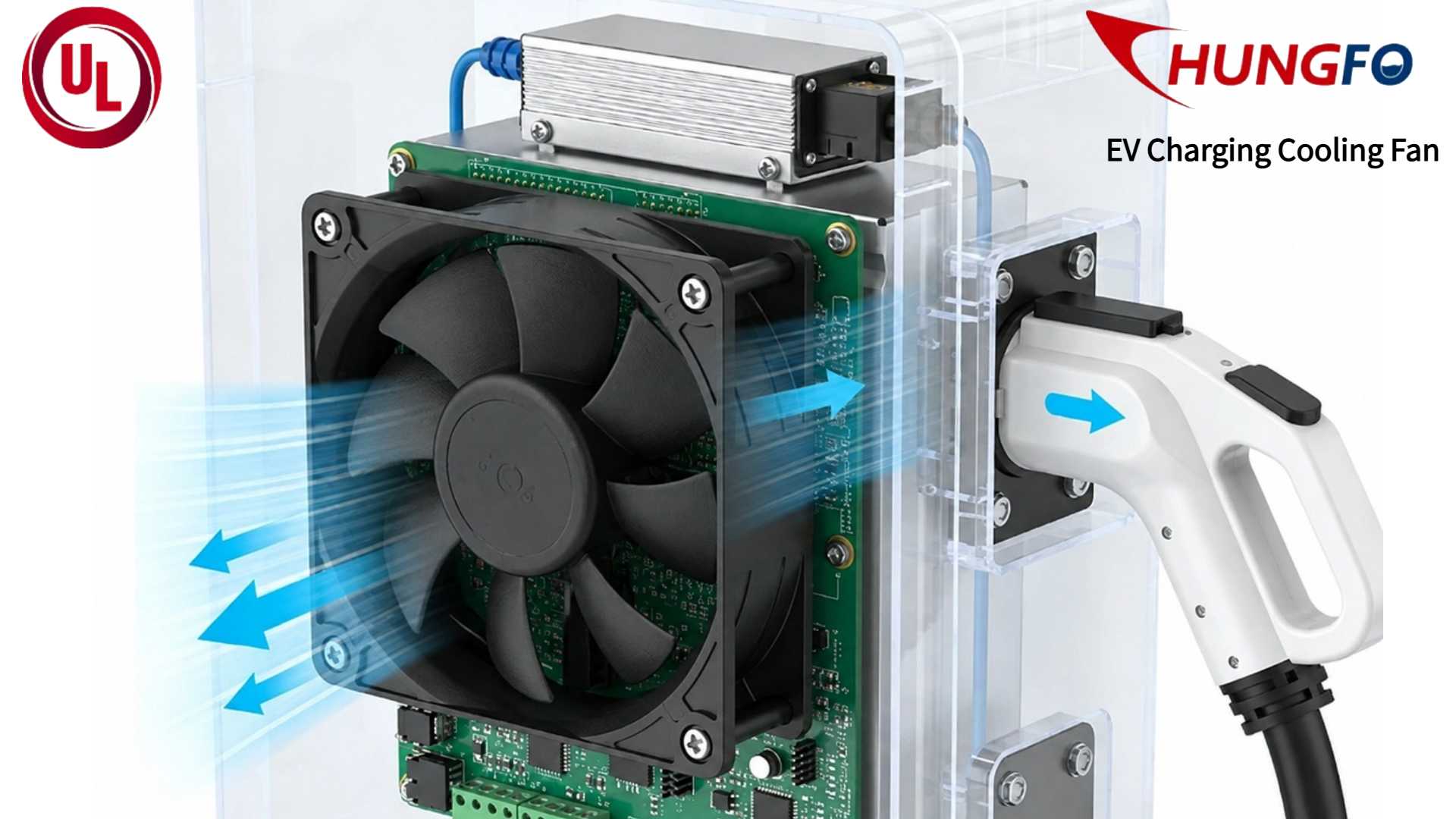

Um ventilador de resfriamento por ar forçado cria um fluxo de ar controlado através do equipamento. O ar frio entra por uma entrada, passa sobre ou através dos componentes geradores de calor e então transporta o calor acumulado até uma saída de exaustão.

O princípio básico é simples, mas projetar um sistema eficaz de fluxo de ar para um carregador de alta potência exige muito mais do que simplesmente instalar um ventilador dentro do gabinete.

Por que o gerenciamento térmico é fundamental para a segurança do carregamento de veículos elétricos?

A temperatura tem influência direta no desempenho e na vida útil dos componentes eletrônicos.

Quando dispositivos semicondutores operam em temperaturas excessivamente altas, suas características elétricas podem mudar e sua confiabilidade a longo prazo pode diminuir. Capacitores, materiais isolantes, conectores e outros componentes também podem sofrer envelhecimento acelerado sob estresse térmico prolongado.

Em uma estação de carregamento de alta potência, vários componentes podem estar operando simultaneamente. Se uma parte do sistema ficar excessivamente quente, os componentes ao redor também podem ser afetados.

Isso cria uma possível reação em cadeia térmica.

Por exemplo, um fluxo de ar insuficiente pode fazer com que um módulo de potência opere em uma temperatura mais alta. A temperatura elevada pode aumentar o estresse térmico e reduzir a eficiência. A eficiência reduzida pode resultar em geração adicional de calor, aumentando ainda mais a temperatura.

Um sistema de resfriamento adequadamente projetado interrompe esse ciclo removendo continuamente o calor.

Essa é uma das razões pelas quais o gerenciamento térmico deve ser considerado durante a fase inicial de projeto de uma estação de carregamento de veículos elétricos, em vez de ser tratado como uma consideração posterior.

Por que um ventilador de resfriamento de ar de alta resistência é uma solução prática?

Existem várias abordagens para o gerenciamento térmico, incluindo convecção natural, resfriamento líquido, tubos de calor e resfriamento por ar forçado.

Para muitos sistemas de carregamento, o resfriamento por ar forçado continua sendo uma solução atraente devido à sua estrutura relativamente simples, desempenho escalável e compatibilidade com diferentes projetos de gabinetes.

Um ventilador de resfriamento de alta resistência pode gerar continuamente fluxo de ar sem exigir um circuito de resfriamento complexo.

Ele também pode ser integrado a sensores de temperatura e sistemas de controle para que o fluxo de ar possa ser ajustado de acordo com a carga térmica real.

Por exemplo, quando a estação de carregamento está operando com uma carga relativamente baixa, o ventilador pode funcionar em uma velocidade menor. Quando a potência de carregamento aumenta e as temperaturas internas sobem, a velocidade do ventilador pode aumentar proporcionalmente.

Isso cria um sistema de resfriamento dinâmico que pode equilibrar desempenho térmico, ruído e consumo de energia.

No entanto, nem todo ventilador de resfriamento é adequado para aplicações de carregamento de veículos elétricos de alta potência.

O ventilador deve ser selecionado de acordo com as condições reais de operação e a resistência ao fluxo de ar do equipamento.

Por que o fluxo de ar e a pressão estática são importantes?

Um dos erros mais comuns ao selecionar um ventilador de resfriamento é focar apenas no fluxo de ar máximo.

O fluxo de ar é importante porque determina quanto ar o ventilador pode movimentar. No entanto, o valor de fluxo de ar listado na especificação de um produto geralmente é medido em condições específicas, como operação em ar livre.

O ambiente real de operação dentro de um gabinete de carregamento de veículos elétricos pode ser significativamente diferente.

O ar pode precisar passar por grades de proteção, filtros, dissipadores de calor, módulos de potência, dutos e aberturas estreitas. Cada uma dessas estruturas cria resistência.

O ventilador deve gerar pressão estática suficiente para superar essa resistência.

Portanto, o fluxo de ar real fornecido por um ventilador depende da interação entre a curva de desempenho do ventilador e a curva de resistência do sistema.

Um ventilador com uma classificação de fluxo de ar livre muito alta pode não necessariamente fornecer o melhor desempenho de resfriamento quando instalado dentro de um gabinete restritivo.

Isso é particularmente importante para equipamentos de carregamento de alta potência, pois a estrutura interna pode ser densamente compactada.

Os engenheiros devem, portanto, avaliar tanto o fluxo de ar quanto a pressão estática ao selecionar uma solução de resfriamento.

Como a Direção do Fluxo de Ar Afeta o Resfriamento de Carregadores de VE?

A direção do fluxo de ar é outro fator crítico de projeto.

Um ventilador de resfriamento pode ser usado como ventilador de entrada ou ventilador de exaustão, dependendo da arquitetura do gabinete.

Uma configuração de entrada introduz ar externo mais frio no compartimento. Uma configuração de exaustão remove o ar aquecido do compartimento.

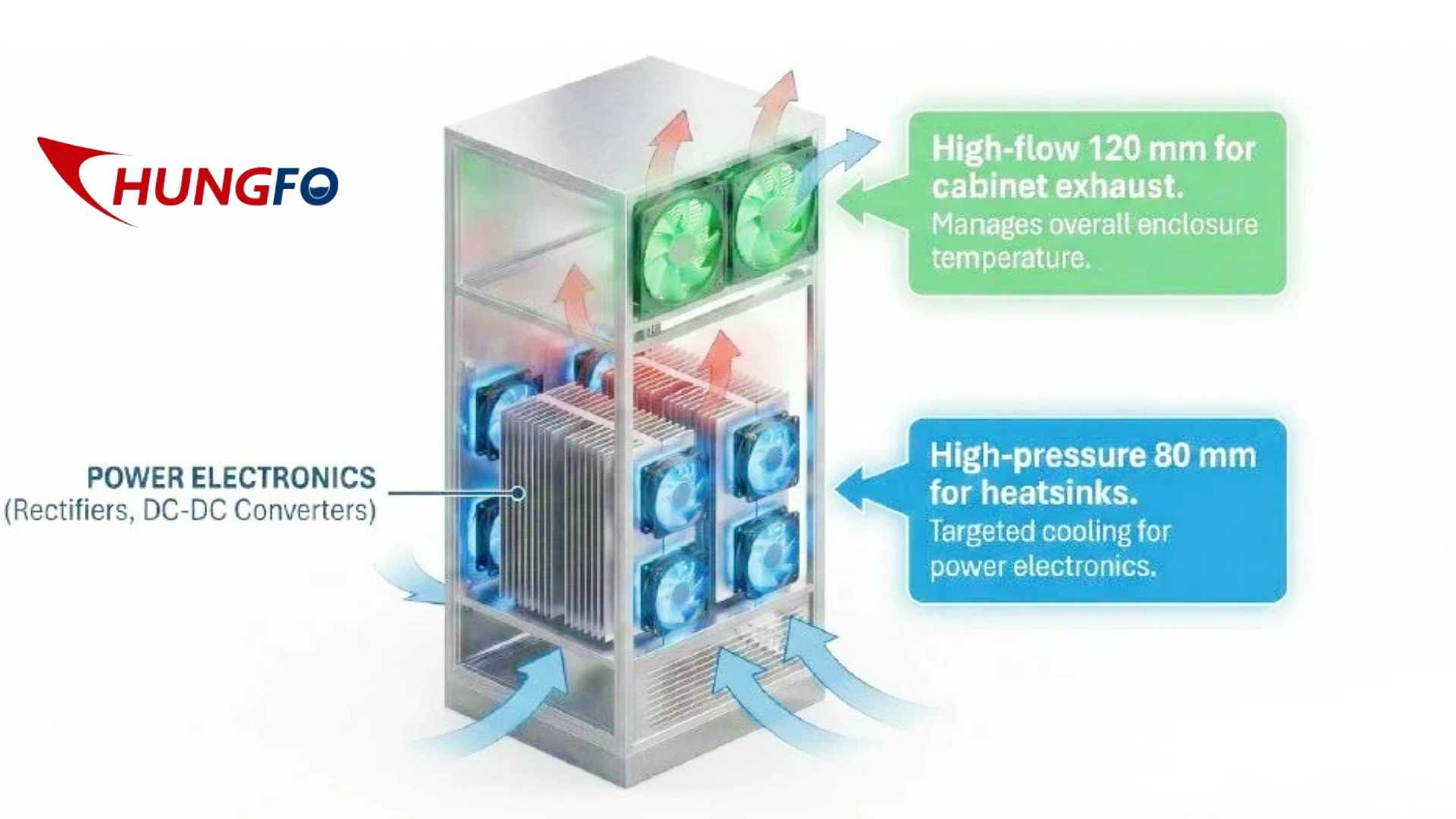

Em alguns sistemas, vários ventiladores podem ser usados para criar um caminho controlado de fluxo de ar.

Por exemplo, o ar mais frio pode entrar pela parte inferior do gabinete, passar pelos módulos de potência e dissipadores de calor e então sair pela seção superior.

Essa disposição aproveita a tendência natural do ar quente de subir enquanto usa fluxo de ar forçado para aumentar a capacidade geral de resfriamento.

O fluxo de ar deve idealmente passar pelas áreas que geram mais calor.

Simplesmente criar turbulência dentro do gabinete não é suficiente.

O objetivo é estabelecer um caminho previsível de fluxo de ar desde a entrada de ar até os componentes geradores de calor e, finalmente, até a saída de exaustão.

Por isso, a posição do ventilador, o projeto dos dutos, a localização das aberturas de ventilação e a disposição dos componentes devem ser considerados em conjunto.

Por Que os Ventiladores de Resfriamento Compactos Estão se Tornando Cada Vez Mais Importantes?

Os equipamentos de carregamento de alta potência estão se tornando mais compactos.

Os fabricantes querem aumentar a potência de carregamento sem aumentar drasticamente o tamanho físico do equipamento. Isso resulta em maior densidade de potência e menos espaço disponível para componentes de gerenciamento térmico.

Portanto, um ventilador de resfriamento deve fornecer fluxo de ar suficiente enquanto se encaixa em uma área de instalação limitada.

Ventiladores axiais compactos podem ser usados para resfriamento localizado ao redor de componentes eletrônicos de controle e módulos de potência.

Por exemplo, um ventilador 80x80x25 pode ser considerado quando um gabinete de carregamento exige um ventilador compacto com uma área de instalação padronizada e profundidade de instalação limitada.

Um ventilador de 55 mm pode ser útil em compartimentos eletrônicos menores onde um ventilador maior não caberia.

Para aplicações em que a profundidade de instalação é especialmente limitada, um ventilador fino de 120pode fornecer outra solução possível ao oferecer uma área maior de fluxo de ar enquanto mantém uma estrutura geral mais fina.

O ventilador específico deve sempre ser selecionado de acordo com os requisitos reais do sistema, em vez de simplesmente escolher um modelo com base em seu nome ou dimensões físicas.

Por Que a Espessura do Ventilador é Importante?

A espessura do ventilador pode ter uma influência surpreendentemente importante no projeto do equipamento.

Em um gabinete convencional, os engenheiros podem ter espaço suficiente para um ventilador de profundidade padrão. Em equipamentos de carregamento compactos, porém, alguns centímetros adicionais de profundidade podem interferir nos módulos de potência, roteamento de cabos, dissipadores de calor ou outros componentes.

Um ventilador fino pode reduzir a quantidade de espaço exigida pelo sistema de resfriamento.

Isso permite que os engenheiros otimizem o layout interno e potencialmente criem um gabinete de carregamento mais compacto.

No entanto, reduzir a espessura do ventilador não deve ocorrer em detrimento do fluxo de ar e do desempenho de pressão necessários.

O objetivo da engenharia é alcançar o desempenho de resfriamento necessário dentro do espaço disponível.

Portanto, as dimensões do ventilador devem sempre ser avaliadas em conjunto com o fluxo de ar, a pressão estática, a velocidade, o ruído e o consumo de energia.

Por Que a Operação Contínua é um Requisito Importante?

As estações de carregamento de veículos elétricos podem operar por muitas horas todos os dias.

As estações públicas de carregamento podem passar por ciclos repetidos de carregamento, enquanto as estações de carregamento de frotas comerciais podem operar sob cargas elevadas por períodos prolongados.

Portanto, o ventilador de resfriamento precisa suportar operação repetida e contínua.

A confiabilidade do motor torna-se particularmente importante.

Um motor CC sem escovas é comumente usado em ventiladores eletrônicos de resfriamento modernos porque não depende de escovas mecânicas tradicionais para a comutação. Isso pode reduzir o desgaste relacionado às escovas e tornar o motor adequado para operação de longo prazo.

O sistema de rolamentos é igualmente importante.

O rolamento do ventilador deve suportar rotação contínua enquanto mantém um desempenho estável. A qualidade do rolamento pode afetar o ruído, a vibração, as características de partida e a vida útil.

Portanto, um ventilador de alta qualidade deve ser avaliado não apenas pelo seu desempenho inicial de fluxo de ar, mas também pela sua estabilidade operacional de longo prazo.

Como a temperatura afeta o desempenho do ventilador?

A temperatura de operação ao redor do ventilador pode influenciar tanto o motor quanto o sistema de rolamentos.

As estações de carregamento de veículos elétricos podem ser instaladas em ambientes internos, externos, estruturas de estacionamento, ao longo de rodovias ou em ambientes industriais.

As estações de carregamento externas podem enfrentar altas temperaturas no verão, baixas temperaturas no inverno, umidade, poeira e ciclos de variação de temperatura.

Se o ventilador de resfriamento estiver operando em um ambiente de alta temperatura, o motor e o rolamento podem sofrer estresse térmico adicional.

Portanto, a faixa de temperatura operacional especificada deve ser considerada durante o processo de seleção.

As condições ambientais da estação de carregamento também devem ser levadas em consideração ao determinar o nível de proteção necessário e a seleção de materiais.

Um ventilador destinado a um ambiente interno controlado pode não ser adequado para uma instalação externa exposta.

Por que a proteção contra poeira é importante?

A poeira pode se acumular dentro dos sistemas de resfriamento ao longo do tempo.

Quando a poeira se acumula em filtros, dissipadores de calor ou pás do ventilador, a resistência ao fluxo de ar pode aumentar e o desempenho de resfriamento pode diminuir.

Em casos extremos, a contaminação também pode afetar os componentes mecânicos do ventilador.

Por esse motivo, os projetistas de estações de carregamento devem considerar as condições ambientais do local de instalação.

Se o equipamento de carregamento for instalado em um ambiente com poeira, o sistema pode exigir procedimentos adequados de filtragem e manutenção.

No entanto, os próprios filtros criam resistência ao fluxo de ar.

Isso significa que o ventilador deve ser capaz de superar a pressão estática adicional criada pelo filtro.

Novamente, isso demonstra por que a seleção do ventilador deve ser baseada no sistema completo de fluxo de ar, em vez de uma única especificação.

Como o controle do ventilador pode melhorar a eficiência energética?

Operar um ventilador de resfriamento na velocidade máxima o tempo todo nem sempre é necessário.

A carga térmica de uma estação de carregamento de veículos elétricos pode variar significativamente ao longo do dia.

Quando a carga de carregamento é baixa, a temperatura interna pode permanecer relativamente estável. Nesse momento, operar o ventilador na velocidade máxima pode consumir energia desnecessária e gerar ruído adicional.

Um sistema de resfriamento com velocidade variável pode fornecer uma solução mais eficiente.

Sensores de temperatura podem monitorar componentes críticos ou temperaturas internas do gabinete. O sistema de controle pode então ajustar a velocidade do ventilador de acordo com a temperatura medida.

O controle PWM é uma abordagem comumente usada para controlar ventiladores CC de resfriamento compatíveis.

Quando a temperatura aumenta, o sistema de controle pode aumentar a velocidade do ventilador e o fluxo de ar.

Quando a temperatura diminui, a velocidade do ventilador pode ser reduzida.

Essa abordagem pode ajudar a manter a estabilidade térmica enquanto reduz o consumo desnecessário de energia.

Por que o ruído também é uma consideração de projeto?

A segurança e o desempenho térmico são os principais objetivos de um sistema de resfriamento para carregamento de veículos elétricos, mas o ruído não deve ser ignorado.

As estações de carregamento estão sendo cada vez mais instaladas em áreas residenciais, estacionamentos comerciais, edifícios de escritórios, centros comerciais e outros locais onde o conforto acústico é importante.

Um ventilador operando em velocidade muito alta pode produzir mais ruído aerodinâmico e mecânico.

Pás de ventilador mal balanceadas, problemas nos rolamentos, vibração e fluxo de ar turbulento podem aumentar ainda mais o ruído.

Portanto, a seleção do ventilador deve considerar o fluxo de ar necessário e a pressão estática juntamente com o desempenho acústico.

Um ventilador devidamente equilibrado e uma trajetória de fluxo de ar bem projetada podem ajudar a reduzir ruídos desnecessários.

Para redes de carregamento comerciais, isso pode contribuir para uma melhor experiência geral do usuário.

Como a confiabilidade do ventilador afeta a manutenção dos equipamentos de carregamento?

Um ventilador de resfriamento é um componente móvel, o que significa que ele pode sofrer desgaste mecânico com o tempo.

Se o ventilador ficar barulhento, perder velocidade ou parar completamente, o sistema de carregamento pode perder parte da sua capacidade de resfriamento.

Os equipamentos modernos de carregamento podem, portanto, incorporar funções de monitoramento do ventilador.

O sistema pode monitorar a velocidade do ventilador ou detectar condições anormais de operação. Se um ventilador de resfriamento falhar, o carregador pode gerar um alarme, reduzir a potência de carregamento ou desligar o sistema afetado antes que a temperatura atinja um nível crítico.

Esse tipo de proteção pode melhorar a confiabilidade do sistema.

A manutenção preventiva também é importante.

Dependendo do ambiente de instalação, filtros e caminhos de ventilação podem precisar de inspeção e limpeza regulares.

Um sistema de resfriamento bem projetado deve tornar a manutenção o mais prática possível.

Por que os testes de ventiladores são importantes para aplicações de carregamento de veículos elétricos?

Um ventilador de resfriamento usado em equipamentos de carregamento de alta potência deve ser testado em condições adequadas.

Os testes importantes podem incluir teste de fluxo de ar, teste de pressão estática, teste de velocidade, teste de ruído, teste de temperatura, teste de vibração e teste de desempenho elétrico.

O balanceamento dinâmico também é importante porque o desequilíbrio do ventilador pode produzir vibração.

A vibração excessiva pode afetar o próprio ventilador e potencialmente influenciar componentes eletrônicos próximos.

Para fabricantes de equipamentos de carregamento, os testes devem considerar não apenas se o ventilador funciona, mas também se ele consegue manter um desempenho estável nas condições de operação esperadas.

Isso é especialmente importante quando o ventilador será usado em um sistema de carregamento comercial, onde o tempo de inatividade pode afetar diretamente operadores e usuários.

Como a Guangdong Changfeng pode auxiliar no gerenciamento térmico de carregamento de veículos elétricos?

A Guangdong Changfeng se concentra na pesquisa, desenvolvimento e fabricação de ventiladores de resfriamento para aplicações eletrônicas e industriais.

Sua linha de produtos inclui ventiladores CC, ventiladores CA, ventiladores axiais de resfriamento, sopradores centrífugos, ventiladores sopradores, ventiladores de fluxo cruzado e ventiladores sem estrutura.

Esses produtos podem ser aplicados em equipamentos de carregamento de veículos elétricos, sistemas de armazenamento de energia, inversores fotovoltaicos, equipamentos UPS, gabinetes de fonte de alimentação e outros sistemas eletrônicos que exigem resfriamento por ar forçado.

Para diferentes aplicações, a empresa pode fornecer diferentes configurações de ventiladores de acordo com tensão, fluxo de ar, pressão estática, dimensões, velocidade, ruído e requisitos de instalação.

A Guangdong Changfeng também possui capacidades de produção e teste que abrangem projeto de produto, moldagem por injeção, produção SMT e montagem.

Os equipamentos de teste incluem testadores de balanceamento dinâmico, equipamentos de teste de pressão em túnel de vento, câmaras de alta e baixa temperatura, instalações de teste de ruído, equipamentos de teste de corrosão por névoa salina e outros sistemas de teste relacionados.

Essas capacidades permitem avaliar o desempenho dos ventiladores de resfriamento sob múltiplas perspectivas.

Para fabricantes de carregadores de veículos elétricos, isso é particularmente valioso porque os requisitos de gerenciamento térmico variam significativamente entre diferentes arquiteturas de carregamento.

Um carregador residencial compacto, um carregador rápido CC comercial e uma estação de carregamento de alta potência em rodovia podem exigir soluções de resfriamento completamente diferentes.

Como os engenheiros devem selecionar um ventilador de resfriamento para um carregador de veículos elétricos de alta potência?

A primeira consideração deve ser a carga térmica total.

Os engenheiros precisam entender quanto calor é gerado pelo sistema de conversão de energia e quanto calor precisa ser removido.

A segunda consideração deve ser o caminho do fluxo de ar.

O engenheiro deve identificar as principais fontes de resistência, incluindo dissipadores de calor, filtros, grades, dutos e aberturas de saída.

A terceira consideração é o fluxo de ar e a pressão estática necessários no ponto real de operação.

A quarta consideração é o espaço físico.

O ventilador deve caber na área de instalação disponível sem interferir nos módulos de potência, cabos, conectores ou outros componentes.

A quinta consideração é a compatibilidade elétrica.

Tensão, corrente, características de partida e método de controle devem corresponder ao equipamento de carregamento.

A sexta consideração é a confiabilidade.

O motor, o sistema de rolamentos, a faixa de temperatura operacional e a vida útil esperada devem atender aos requisitos da aplicação.

A sétima consideração é a condição ambiental.

Poeira, umidade, temperatura e local de instalação podem influenciar a especificação adequada do ventilador.

Por fim, os engenheiros devem considerar se o sistema requer controle de velocidade, controle de temperatura ou detecção de falha do ventilador.

Uma avaliação completa desses fatores pode melhorar significativamente a confiabilidade da solução final de gerenciamento térmico.

Por que o ventilador de resfriamento é mais do que apenas um componente padrão?

Pode ser tentador considerar um ventilador de resfriamento como um componente de produto relativamente simples.

No entanto, em equipamentos de carregamento de veículos elétricos de alta potência, o ventilador pode influenciar diretamente o desempenho térmico.

Um ventilador com fluxo de ar insuficiente pode permitir que as temperaturas dos componentes aumentem.

Um ventilador com pressão estática insuficiente pode não conseguir fornecer fluxo de ar adequado através de um sistema restritivo de dissipação de calor.

Um ventilador com confiabilidade inadequada pode criar um problema de manutenção.

Um ventilador com dimensões inadequadas pode dificultar a integração no gabinete.

Um ventilador com ruído excessivo pode reduzir a adequação da estação de carregamento para determinados ambientes de instalação.

Portanto, o ventilador de resfriamento deve ser tratado como parte da arquitetura geral de gerenciamento térmico, e não como um componente isolado.

O futuro do carregamento de veículos elétricos exige um melhor gerenciamento térmico.

A tecnologia de carregamento continuará evoluindo.

A potência de carregamento está aumentando, os tempos de carregamento estão ficando menores e os equipamentos de carregamento estão se tornando mais compactos.

Ao mesmo tempo, as estações de carregamento estão sendo integradas a sistemas de armazenamento de energia, sistemas de energia solar, redes inteligentes e plataformas avançadas de gerenciamento de energia.

Esses desenvolvimentos continuarão aumentando a importância do gerenciamento térmico.

Os futuros sistemas de carregamento podem combinar diferentes tecnologias de resfriamento de acordo com o nível de potência e a aplicação.

O resfriamento a ar continuará sendo atrativo para muitas aplicações devido à sua arquitetura relativamente simples e facilidade de manutenção.

Em níveis de potência mais altos, o resfriamento líquido também pode ser usado para componentes selecionados ou cabos de carregamento.

Em muitos sistemas práticos, no entanto, o resfriamento por ar forçado continuará desempenhando um papel importante no resfriamento de eletrônica de potência, gabinetes de controle e componentes auxiliares.

O ponto principal não é simplesmente escolher um ventilador mais potente.

O objetivo é projetar um sistema eficiente de gerenciamento térmico no qual o ventilador, o caminho do fluxo de ar, o dissipador de calor e a estratégia de controle trabalhem juntos.

Conclusão

As estações de carregamento de veículos elétricos de alta potência dependem de um gerenciamento térmico eficaz porque grandes quantidades de energia elétrica são processadas em um espaço relativamente compacto.

Os componentes de conversão de energia inevitavelmente geram calor, e a operação contínua em alta potência pode criar cargas térmicas substanciais.

Um ventilador de resfriamento de alta resistência fornece um método prático para movimentar continuamente o ar pelo sistema de carregamento e transferir calor para longe dos componentes eletrônicos críticos.

No entanto, escolher o ventilador correto exige mais do que comparar classificações máximas de fluxo de ar.

Os engenheiros devem avaliar fluxo de ar, pressão estática, dimensões de instalação, espessura do ventilador, temperatura operacional, projeto do motor, confiabilidade dos rolamentos, ruído, condições ambientais e vida útil esperada.

Opções compactas como um ventilador 80x80x25 podem ser consideradas para determinados espaços padronizados de instalação. Um ventilador de 55 mm pode ser adequado para compartimentos eletrônicos menores, enquanto um ventilador slim de 120 pode ser considerado quando a profundidade de instalação é limitada.

O modelo exato deve sempre ser selecionado de acordo com a resistência real do sistema e os requisitos térmicos.

Para fabricantes de estações de carregamento, um sistema de resfriamento bem projetado pode ajudar a manter temperaturas estáveis dos componentes, melhorar a confiabilidade do equipamento, prolongar a vida útil dos componentes e reduzir o risco de falhas relacionadas ao calor.

À medida que a potência de carregamento de veículos elétricos continua aumentando, o resfriamento confiável se tornará ainda mais importante.

O ventilador de resfriamento pode ser um componente relativamente pequeno em comparação com toda a estação de carregamento, mas seu papel no gerenciamento térmico pode ser crítico.

Por esse motivo, selecionar um fabricante confiável de ventiladores de resfriamento e validar o ventilador em condições reais de operação deve ser uma parte importante do processo de desenvolvimento de equipamentos de carregamento de veículos elétricos de alta potência.

Perguntas frequentes

Por que as estações de carregamento de veículos elétricos de alta potência precisam de ventiladores de resfriamento de alta resistência?

As estações de carregamento de veículos elétricos de alta potência geram calor substancial porque seus sistemas de conversão de energia processam grandes quantidades de energia elétrica. Um ventilador de resfriamento de alta resistência ajuda a remover esse calor e manter uma temperatura operacional estável.

O fluxo de ar é mais importante do que a pressão estática para aplicações de carregamento de veículos elétricos?

Nenhum dos parâmetros deve ser considerado de forma independente. O fluxo de ar determina a quantidade de ar que pode ser movimentada, enquanto a pressão estática determina a eficácia com que o ventilador pode superar a resistência. O ponto de operação real deve ser considerado ao selecionar o ventilador.

O que causa altas temperaturas dentro de um gabinete de carregamento de veículos elétricos?

As fontes comuns incluem módulos semicondutores de potência, retificadores, transformadores, indutores, capacitores, fontes de alimentação chaveadas e outros componentes elétricos. A alta temperatura ambiente e o fluxo de ar restrito podem aumentar ainda mais as temperaturas internas.

Um ventilador pequeno pode ser usado dentro de uma estação de carregamento de veículos elétricos de alta potência?

Sim. Ventiladores pequenos podem ser usados para resfriamento localizado de placas de controle, módulos eletrônicos e outras áreas com espaço de instalação limitado. O ventilador deve ser selecionado de acordo com o fluxo de ar necessário, a pressão estática e a carga térmica.

Para que um ventilador 80x80x25 é comumente usado?

Um ventilador 80x80x25 é um tamanho compacto padronizado de ventilador que pode ser considerado para resfriamento de eletrônicos, fontes de alimentação, gabinetes de controle e outras aplicações onde o espaço de instalação é limitado.

Quando um ventilador de 55 mm é adequado?

Um ventilador de 55 mm pode ser considerado para equipamentos eletrônicos compactos e áreas de resfriamento localizado onde um ventilador maior não pode ser instalado. Os requisitos reais de fluxo de ar e pressão devem ser verificados antes da seleção.

Por que um engenheiro escolheria um ventilador slim de 120?

Um ventilador slim de 120 pode ser útil quando a profundidade de instalação disponível é limitada, mas o sistema ainda exige uma área de fluxo de ar relativamente grande. Ele pode ajudar os engenheiros a otimizar o espaço do gabinete enquanto mantém o resfriamento por ar forçado.

Os ventiladores de resfriamento para carregadores de veículos elétricos podem operar continuamente?

Ventiladores projetados para aplicações industriais podem ser configurados para operação contínua de longo prazo. No entanto, a vida útil real depende do motor, sistema de rolamento, temperatura de operação, carga, nível de poeira e outros fatores ambientais.

Como o controle de velocidade do ventilador pode melhorar o resfriamento de carregadores de veículos elétricos?

O controle de velocidade do ventilador permite que o sistema de resfriamento responda à carga térmica real. O ventilador pode operar em velocidade mais baixa quando as temperaturas estão baixas e aumentar a velocidade quando a temperatura sobe. Isso pode ajudar a equilibrar o desempenho de resfriamento, o consumo de energia e o ruído.

O ruído do ventilador é importante para estações de carregamento de veículos elétricos?

Sim. As estações de carregamento de veículos elétricos podem ser instaladas em ambientes residenciais, comerciais e públicos. O ruído excessivo do ventilador pode afetar negativamente a experiência do usuário, portanto, o fluxo de ar, a pressão estática e o desempenho acústico devem ser avaliados em conjunto.

Por que a pressão estática é importante quando o carregador usa um filtro?

Os filtros restringem o fluxo de ar. O ventilador deve gerar pressão estática suficiente para superar a resistência criada pelo filtro e por outros componentes no caminho do fluxo de ar. À medida que o filtro fica contaminado, a resistência pode aumentar ainda mais.

Como a poeira afeta o resfriamento de carregadores de veículos elétricos?

A poeira pode se acumular em filtros, dissipadores de calor e componentes do ventilador. Isso pode aumentar a resistência ao fluxo de ar e reduzir a eficiência do resfriamento. Portanto, filtragem e manutenção adequadas são importantes para estações de carregamento instaladas em ambientes com poeira.

Quais certificações a Guangdong Changfeng possui?

A estrutura de certificações relacionadas à fabricação e aos produtos da Guangdong Changfeng inclui ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

A empresa também possui o registro de produto UL GPWV2.E311396. O escopo da certificação pode variar de acordo com o produto específico, modelo e requisitos de certificação aplicáveis, portanto, os clientes devem confirmar os documentos de certificação relevantes do produto adquirido.

Por que os fabricantes de carregadores de veículos elétricos devem trabalhar com um fabricante experiente de ventiladores de resfriamento?

Um fabricante experiente de ventiladores de resfriamento pode ajudar os engenheiros a avaliar em conjunto o fluxo de ar, a pressão estática, as dimensões, as características do motor, a seleção de rolamentos, o ruído, a temperatura de operação e outros parâmetros. Isso pode facilitar o desenvolvimento de uma solução de resfriamento que corresponda aos requisitos térmicos reais do sistema de carregamento.

O que os clientes devem fornecer ao solicitar um ventilador de resfriamento para carregamento de veículos elétricos?

As informações úteis incluem tensão de entrada, fluxo de ar necessário, pressão estática, dimensões de instalação, espessura disponível, temperatura de operação, requisitos de ruído, tempo de operação esperado, método de controle e ambiente de aplicação.

Quanto mais completas forem as informações da aplicação, mais precisamente o ventilador de resfriamento poderá ser compatibilizado com o sistema de carregamento real.
