1.Resposta Rápida

Os data centers de borda (edge data centers) estão se tornando cada vez mais importantes à medida que as empresas movem a computação, o armazenamento, a inteligência artificial, as telecomunicações, o processamento de vídeo, o controle industrial e outros serviços digitais para mais perto dos usuários e dispositivos conectados. Ao contrário dos grandes data centers centralizados, as instalações de borda são frequentemente implantadas em espaços menores onde a capacidade de resfriamento, a área útil, a disponibilidade de energia, o acesso para manutenção e as condições ambientais podem ser muito mais difíceis de controlar.

A atualização de ventiladores de resfriamento individuais convencionais para uma matriz de ventiladores de fluxo axial (Axial Flow Fan) inteligente pode ajudar os data centers de borda a melhorar a distribuição do fluxo de ar, a estabilidade térmica, a eficiência energética, a redundância, o monitoramento remoto e a flexibilidade de manutenção. Em vez de tratar cada ventilador como um componente isolado, uma matriz de ventiladores inteligente pode operar vários ventiladores como um sistema de resfriamento coordenado.

O principal benefício não é simplesmente produzir mais fluxo de ar. A verdadeira vantagem é a capacidade de combinar o fluxo de ar com a demanda térmica real de diferentes zonas de equipamentos.

O gerenciamento térmico moderno de data centers enfatiza cada vez mais a otimização do fluxo de ar, o confinamento, o controle de velocidade variável e o monitoramento. A ASHRAE observa que o resfriamento por convecção forçada de velocidade variável e o controle inteligente da velocidade do ventilador podem ajustar o fluxo de ar de acordo com a carga de trabalho e as condições térmicas. Também recomenda o monitoramento granular da temperatura e a otimização do fluxo de ar como partes importantes de um gerenciamento térmico eficiente.

Para data centers de borda, essa abordagem é particularmente valiosa porque o sistema de resfriamento muitas vezes precisa operar em espaços compactos com cargas de trabalho variáveis e oportunidades limitadas para manutenção.

Uma matriz de ventiladores inteligente projetada adequadamente pode, portanto, oferecer cinco grandes vantagens.

Primeiro, ela distribui o fluxo de ar de resfriamento de forma mais uniforme.

Segundo, ela ajusta a saída de resfriamento de acordo com a demanda térmica em tempo real.

Terceiro, ela cria redundância para que a falha de um ventilador não interrompa necessariamente todo o sistema de resfriamento.

Quarto, ela pode reduzir o consumo desnecessário de energia dos ventiladores durante períodos de baixa demanda computacional.

Quinto, ela fornece uma arquitetura escalável que pode ser adaptada quando a carga de computação de borda aumenta.

2.Principais Conclusões

O primeiro ponto importante é que o resfriamento de data centers de borda é fundamentalmente um problema de gerenciamento de fluxo de ar, bem como um problema de remoção de calor.

Um ventilador que produz alto fluxo de ar em condições de ar livre pode não oferecer o desempenho esperado após a instalação, pois racks, filtros, grades, trocadores de calor, dutos, cabos e outros componentes estruturais criam resistência ao sistema.

O segundo ponto é que vários ventiladores menores podem oferecer uma flexibilidade operacional que um único ventilador grande não consegue oferecer facilmente. Uma matriz de ventiladores permite que diferentes números de ventiladores operem em velocidades diferentes de acordo com a necessidade de resfriamento.

O terceiro ponto é que a redundância é especialmente valiosa em locais de borda remotos. Quando os técnicos não estão presentes continuamente, o sistema de resfriamento precisa tolerar falhas individuais de componentes e fornecer aviso suficiente para que as equipes de manutenção respondam.

O quarto ponto é que o controle inteligente deve ser conectado a sensores de temperatura, feedback do ventilador, controladores de equipamentos, BMS ou DCIM sempre que possível. Sem feedback, uma matriz de ventiladores pode simplesmente se tornar um grupo de ventiladores convencionais operando em velocidades fixas.

O quinto ponto é que a seleção do ventilador deve considerar o fluxo de ar, a pressão estática, a velocidade, o ruído, o consumo de energia, a estrutura do rolamento, a temperatura de operação, a vida útil esperada, a interface de controle, o nível de proteção e as dimensões de instalação, em vez de focar apenas no CFM.

3.Por que os Data Centers de Borda Têm Requisitos de Resfriamento Mais Difíceis

Os data centers de borda são geralmente implantados mais perto de usuários, dispositivos, equipamentos industriais, redes de comunicação ou aplicações locais. Isso os torna úteis para aplicações que exigem baixa latência ou processamento local, mas seus ambientes físicos podem ser muito diferentes daqueles de data centers de hiperescala construídos para esse fim.

Uma instalação de borda pode estar localizada dentro de uma sala de telecomunicações, prédio de escritórios, instalação de varejo, local de fabricação, instalação de transporte, hospital, armazém ou gabinete externo.

Isso cria vários desafios térmicos.

O primeiro desafio é o espaço físico limitado.

Um data center convencional pode dedicar um espaço substancial no piso e no teto para equipamentos de resfriamento, canais de fluxo de ar, pisos elevados, sistemas de confinamento e áreas de serviço. Uma instalação de borda pode precisar acomodar equipamentos de computação, sistemas de UPS, distribuição de energia, equipamentos de rede, baterias, dispositivos de monitoramento e componentes de resfriamento em um gabinete ou sala compacta.

O segundo desafio é a geração variável de calor.

As cargas de trabalho de computação de borda podem mudar significativamente ao longo do dia. Um gateway de comunicação pode sofrer uma demanda relativamente baixa durante um período e uma demanda muito maior durante outro. A inferência de IA, a análise de vídeo, a visão industrial ou o processamento em tempo real também podem criar aumentos repentinos na carga computacional.

Se os ventiladores de resfriamento sempre operarem na velocidade máxima, a energia será desperdiçada durante períodos de baixa carga. Se operarem muito lentamente durante períodos de alta carga, pontos quentes podem se desenvolver.

O terceiro desafio é a manutenção remota.

Grandes data centers geralmente possuem equipes de engenharia dedicadas e procedimentos de manutenção cuidadosamente planejados. Locais de borda remotos podem estar geograficamente dispersos. Portanto, uma falha no resfriamento pode passar despercebida por mais tempo se o sistema não possuir monitoramento remoto.

O quarto desafio é a obstrução do fluxo de ar.

Racks de equipamentos densos podem criar resistência ao fluxo de ar. Feixes de cabos, filtros, grades de proteção, trocadores de calor e passagens de ar estreitas podem aumentar ainda mais os requisitos de pressão.

O quinto desafio é a variação ambiental.

Um gabinete de borda pode sofrer mudanças de temperatura ambiente, poeira, umidade, vibração ou outros fatores ambientais, dependendo de sua localização.

Por essas razões, o resfriamento deve ser projetado como um sistema integrado, em vez de uma coleção de ventiladores não relacionados.

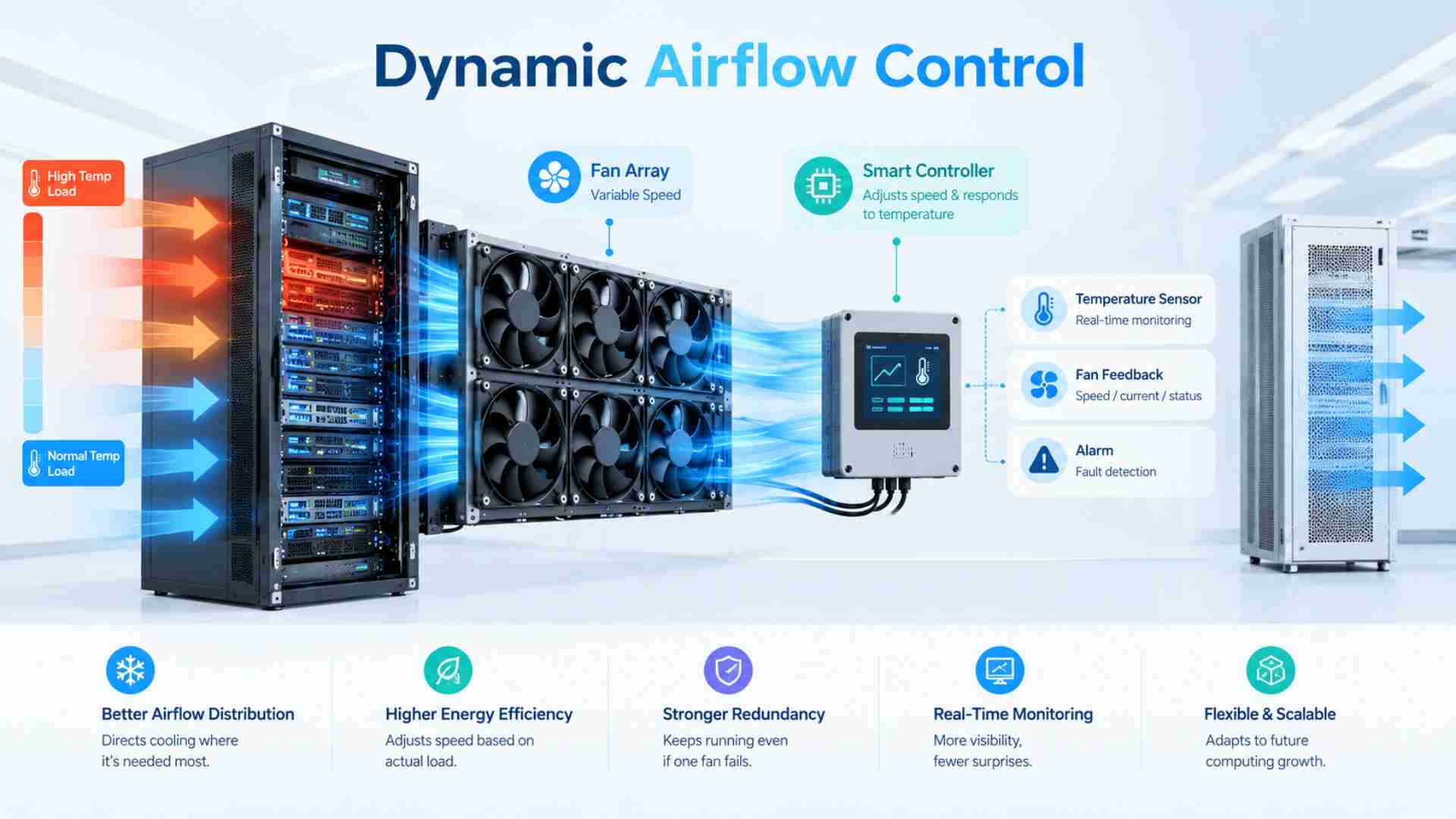

3.O que é uma Matriz de Ventiladores de Fluxo Axial Inteligente?

Um Ventilador de Fluxo Axial inteligente array é uma arquitetura de resfriamento na qual múltiplos ventiladores de fluxo axial operam juntos sob uma estratégia de controle coordenada.

Em vez de usar um ventilador grande para fornecer todo o fluxo de ar necessário, vários ventiladores são dispostos em paralelo ou em posições estrategicamente distribuídas.

A palavra “inteligente” refere-se à capacidade de controle e monitoramento em torno do array de ventiladores.

Um sistema inteligente pode monitorar temperatura, velocidade do ventilador, corrente, tensão, status operacional, sinais de alarme ou outros parâmetros. O controlador pode então ajustar a velocidade operacional de ventiladores individuais ou grupos de ventiladores.

Por exemplo, se a temperatura na seção superior de um rack aumentar enquanto a seção inferior permanecer relativamente fria, o controlador pode aumentar o fluxo de ar na zona afetada em vez de aumentar todos os ventiladores para a velocidade máxima.

Esta abordagem é consistente com o princípio mais amplo de controle de zona de ventiladores descrito pela ASHRAE, onde ventiladores que atendem áreas menos estressadas termicamente podem operar em velocidades mais baixas do que ventiladores que atendem áreas com carga mais pesada.

Um array de ventiladores pode, portanto, ser visto como uma plataforma modular de gerenciamento térmico.

Cada ventilador individual representa um módulo de fluxo de ar.

O controlador representa a camada de inteligência.

Sensores de temperatura e fluxo de ar fornecem feedback.

O gabinete, rack, duto, grade, trocador de calor ou canal de resfriamento representa o caminho do fluxo de ar.

Juntos, esses componentes formam um sistema de gerenciamento térmico de malha fechada.

4.Por que um Array de Ventiladores pode ser melhor do que um único ventilador grande

Um único ventilador grande pode fornecer um fluxo de ar substancial, mas cria uma dependência de ponto único.

Se esse ventilador falhar, o fluxo de ar pode cair drasticamente.

Um array de ventiladores distribui a função de resfriamento entre múltiplas unidades.

Por exemplo, um sistema projetado com seis ventiladores pode não exigir que todos os seis operem continuamente na velocidade máxima. Sob condições térmicas moderadas, quatro ou cinco ventiladores podem ser suficientes. Durante cargas térmicas elevadas, ventiladores adicionais podem iniciar automaticamente.

Isso cria flexibilidade operacional.

Também torna a manutenção mais fácil.

Se um ventilador apresentar uma falha, o controlador pode detectar a falha e manter a operação com os ventiladores restantes, desde que o sistema tenha capacidade de reserva suficiente.

Este conceito é especialmente útil para locais de borda (edge sites) onde a intervenção física imediata pode não ser possível.

Outra vantagem é a flexibilidade de instalação.

Em vez de projetar uma única abertura grande de fluxo de ar, os engenheiros podem distribuir vários módulos de fluxo de ar menores ao redor do equipamento.

Isso pode facilitar a resolução de pontos quentes locais.

O array de ventiladores também pode ser projetado em diferentes configurações, dependendo do gabinete.

Os ventiladores podem ser instalados na parte frontal e traseira de um gabinete, dispostos acima de módulos de servidor, integrados em gabinetes de resfriamento, posicionados próximos a trocadores de calor ou usados como parte de um canal de fluxo de ar contido.

A configuração correta depende da resistência do sistema e dos requisitos de fluxo de ar.

5.Como o controle inteligente de velocidade do ventilador melhora a eficiência energética

O consumo de energia dos ventiladores é uma das razões mais importantes para considerar o controle inteligente de velocidade.

Para um sistema de resfriamento convencional de velocidade fixa, o ventilador pode operar em velocidade máxima mesmo quando a carga computacional é relativamente baixa.

Isso significa que o sistema continua consumindo a mesma energia de ventilação, mesmo que a necessidade de resfriamento tenha diminuído.

Um array de ventiladores de velocidade variável pode, em vez disso, responder à demanda térmica real.

Suponha que um rack opere com uma carga computacional relativamente baixa durante a noite. Sensores de temperatura detectam temperaturas de entrada estáveis e baixa geração de calor.

O controlador pode reduzir a velocidade do array de ventiladores.

Quando a carga de trabalho aumenta, as temperaturas começam a subir.

O controlador aumenta a velocidade do ventilador.

Se a carga térmica se concentrar em uma seção, o sistema pode aumentar o fluxo de ar nessa seção em vez de aumentar o sistema inteiro de forma igual.

Isso pode melhorar a relação entre a capacidade de resfriamento e o consumo de energia.

A ASHRAE identifica especificamente o ajuste do fluxo de ar, o controle de velocidade variável e a correspondência da operação do ventilador com a carga de TI real como estratégias importantes para melhorar a eficiência térmica do data center.

Isso é particularmente significativo para locais de borda (edge), porque muitas instalações de borda têm orçamentos de energia limitados.

Reduzir a velocidade desnecessária do ventilador também pode ajudar a reduzir a emissão acústica, o estresse mecânico e as horas de operação em alta velocidade.

6.Melhorando a distribuição do fluxo de ar dentro de gabinetes de borda compactos

A distribuição do fluxo de ar é frequentemente mais importante do que o fluxo de ar livre máximo.

Imagine um gabinete contendo vários módulos de computação.

A seção inferior pode receber resfriamento adequado, enquanto a seção superior apresenta fluxo de ar insuficiente.

Um único ventilador localizado centralmente pode não corrigir esse desequilíbrio de forma eficaz.

Uma matriz de ventiladores oferece mais opções.

Os ventiladores podem ser posicionados de acordo com o mapa térmico do gabinete.

Se a seção superior gerar mais calor, um fluxo de ar adicional pode ser direcionado para lá.

Se a seção central tiver maior resistência à pressão, a seleção do ventilador pode ser ajustada para fornecer a pressão estática adequada.

É por isso que os engenheiros devem avaliar o caminho completo do fluxo de ar.

A pergunta relevante não é simplesmente:

“Quanto fluxo de ar o ventilador pode produzir?”

Uma pergunta melhor é:

“Quanto fluxo de ar útil chega ao equipamento alvo na pressão necessária?”

Essa distinção é crítica em sistemas de data center compactos.

A orientação da ASHRAE também enfatiza os caminhos do fluxo de ar, as características do fluxo de ar do equipamento, as quedas de pressão e a importância da modelagem precisa do fluxo de ar.

7.A pressão estática é importante no resfriamento de data centers de borda

A pressão estática é frequentemente subestimada durante a seleção do ventilador.

Um ventilador pode ter uma classificação impressionante de fluxo de ar livre, mas o fluxo de ar real pode cair substancialmente quando o ventilador precisa superar a resistência.

Fontes típicas de resistência incluem filtros, grades de proteção, trocadores de calor, passagens estreitas, componentes de servidor, transições de dutos e estruturas de contenção.

Portanto, a seleção do ventilador deve ser baseada em uma curva de sistema em vez de um único número de fluxo de ar.

A equipe de engenharia deve primeiro estimar o fluxo de ar necessário.

Em seguida, deve determinar a resistência esperada do sistema.

O ventilador selecionado deve fornecer o fluxo de ar necessário na pressão operacional real.

Uma matriz de ventiladores inteligente pode melhorar ainda mais esse sistema, pois vários ventiladores podem compartilhar a demanda de fluxo de ar.

No entanto, adicionar mais ventiladores não garante automaticamente um melhor desempenho.

O espaçamento do ventilador, as condições de entrada, as condições de saída, a turbulência, a resistência do sistema e a lógica de controle afetam o resultado final.

8.O papel dos pequenos módulos de ventilador de 12V DC

Equipamentos de computação de borda compactos geralmente contêm módulos eletrônicos menores que exigem resfriamento localizado.

É aqui que um pequeno ventilador de 12v dc pode ser útil.

Um pequeno ventilador DC pode fornecer fluxo de ar localizado para módulos de rede, placas de controle, fontes de alimentação compactas, equipamentos de comunicação, módulos de armazenamento ou eletrônicos auxiliares.

Sua principal vantagem é a flexibilidade.

Um ventilador DC compacto pode ser instalado onde um ventilador maior não cabe.

Ele também pode operar como parte de uma estratégia de resfriamento distribuído.

Por exemplo, um rack pode usar uma matriz de ventiladores maior para o fluxo de ar geral do gabinete, enquanto ventiladores DC menores fornecem resfriamento localizado em torno de componentes individuais.

Isso cria duas camadas de gerenciamento térmico.

A primeira camada gerencia o fluxo de ar geral do gabinete.

A segunda camada aborda fontes de calor locais.

A combinação pode ser especialmente útil quando o equipamento contém vários componentes com requisitos térmicos muito diferentes.

Para equipamentos de borda alimentados por DC, o uso de ventiladores DC compactos também pode simplificar a integração, pois a tensão do ventilador pode ser combinada com a arquitetura de energia do sistema.

9.Onde um pequeno ventilador soprador 12V pode ser mais adequado

Ventiladores axiais são excelentes quando o requisito principal é mover um grande volume de ar através de um caminho de fluxo de ar relativamente aberto.

No entanto, algumas aplicações de borda compactas possuem caminhos de fluxo de ar mais complicados.

Um pequeno ventilador soprador 12V pode ser útil quando o ar precisa ser direcionado através de um canal estreito ou quando é necessária uma pressão mais alta para um caminho de fluxo de ar localizado específico.

Por exemplo, um soprador pode ser usado para mover o ar através de um compartimento eletrônico estreito, canal de trocador de calor, estrutura de filtro ou duto.

Isso significa que ventiladores axiais e ventiladores sopradores não competem necessariamente entre si.

Eles podem desempenhar funções diferentes dentro da mesma arquitetura de resfriamento.

Um sistema de resfriamento de borda prático pode usar ventiladores axiais para fluxo de ar ao nível do gabinete e ventiladores sopradores compactos para resfriamento ao nível do componente.

A escolha correta depende do fluxo de ar, pressão, espaço disponível, requisitos de ruído e o design físico do canal de ar.

10.Redundância e confiabilidade

A confiabilidade é um dos argumentos mais fortes para uma matriz de ventiladores.

Um sistema de resfriamento tradicional baseado em um único ventilador pode ter uma arquitetura relativamente simples, mas o ventilador torna-se um componente crítico.

Se ele falhar, a capacidade de resfriamento pode ser significativamente reduzida.

Uma arquitetura de múltiplos ventiladores distribui o risco.

Suponha que uma matriz contenha vários módulos de ventilador independentes.

Se um módulo parar de funcionar, os ventiladores restantes podem continuar operando.

O controlador pode gerar um alarme e notificar a equipe de manutenção.

Se o sistema tiver capacidade de reserva suficiente, o local de borda pode continuar operando até que o módulo com falha possa ser substituído.

Essa abordagem é particularmente útil em instalações remotas.

O objetivo não é necessariamente fazer com que cada ventilador opere para sempre.

O objetivo é evitar que uma falha de um único componente se torne imediatamente uma falha térmica ao nível do sistema.

11.Manutenção preditiva através do monitoramento de ventiladores

Uma matriz de ventiladores inteligente pode fornecer muito mais informações do que um simples controle de liga e desliga.

Dependendo da arquitetura do ventilador e do controle, o monitoramento pode incluir feedback de velocidade, consumo de corrente, temperatura, status de alarme, tensão, condições de rotor bloqueado ou status de comunicação.

Esses parâmetros podem ajudar a identificar condições operacionais anormais.

Por exemplo, um ventilador que gradualmente requer maior corrente ou produz feedback de velocidade anormal pode indicar problemas mecânicos ou elétricos em desenvolvimento.

O sistema de monitoramento pode sinalizar o problema antes da falha completa.

Isso permite que as equipes de manutenção planejem a substituição durante o serviço programado, em vez de responder apenas após a ocorrência de um alarme térmico.

Para locais de borda remotos, essa diferença pode ser significativa.

Um técnico pode precisar viajar uma distância considerável para chegar a um local.

O aviso prévio pode, portanto, reduzir a intervenção de emergência.

12.Monitoramento Remoto e Controle Inteligente

Os data centers de borda modernos exigem cada vez mais visibilidade remota.

Um sistema de ventilador inteligente pode ser conectado a um controlador local, BMS, DCIM, PLC ou outra arquitetura de monitoramento, dependendo da aplicação.

Sensores de temperatura podem fornecer informações em tempo real.

Controladores de ventilador podem ajustar a velocidade.

Saídas de alarme podem notificar os operadores.

Dados históricos podem ser usados para analisar tendências térmicas.

Isso cria um sistema de resfriamento mais inteligente.

Em vez de perguntar se o ventilador está funcionando, os operadores podem fazer perguntas mais úteis.

O fluxo de ar é suficiente?

Um ventilador está funcionando significativamente mais rápido do que os outros?

Uma área está consistentemente mais quente?

A velocidade necessária do ventilador aumentou com o tempo?

O sistema está se aproximando do seu limite de resfriamento?

Essas perguntas podem apoiar uma melhor manutenção e gerenciamento de energia.

13.Como uma Matriz de Ventiladores Inteligentes Ajuda com Pontos Quentes

Pontos quentes são um dos riscos térmicos mais importantes em ambientes de computação compactos.

Um rack pode ter uma temperatura média aceitável e, ainda assim, conter componentes individuais que sofrem temperaturas excessivas.

É por isso que o monitoramento em nível de rack e em nível de equipamento é valioso.

A ASHRAE recomenda o monitoramento granular nas entradas dos racks, em vez de depender apenas de medições em nível de sala.

Uma matriz de ventiladores inteligentes pode responder a essas medições.

Se um sensor de temperatura relatar um aumento de temperatura, o controlador pode aumentar o fluxo de ar na zona correspondente.

Isso é mais preciso do que aumentar o fluxo de ar em todos os lugares.

O resultado é uma estratégia de resfriamento mais direcionada.

14.Matrizes de Ventiladores Inteligentes e Restrições de Espaço

O espaço é uma das características definidoras dos data centers de borda.

Equipamentos de resfriamento tradicionais podem exigir uma área de piso valiosa.

Uma matriz de ventiladores modular pode ser integrada em racks, gabinetes, sistemas de teto, sistemas de parede ou módulos de resfriamento compactos.

As soluções atuais de resfriamento de borda enfatizam cada vez mais designs compactos e equipamentos de resfriamento integrados próximos à carga de TI. Por exemplo, a Vertiv descreve o resfriamento dedicado para ambientes de borda e soluções que integram o resfriamento na infraestrutura de nível de rack ou ao redor dela.

Essa tendência apoia a ideia de que o resfriamento deve ser projetado em torno das restrições físicas do ambiente de borda.

15.Comparando Ventiladores Convencionais com Matrizes de Ventiladores Inteligentes

Recurso Convencional: Ventilador Único, Matriz de Ventiladores Inteligentes.

Controle de fluxo de ar: Geralmente simples, controle multizona e de velocidade variável.

Redundância: Limitada, múltiplos módulos de ventoinha.

Impacto de falha: Potencialmente alto, pode ser distribuído.

Otimização de energia: Limitada, dinâmica.

Resposta a pontos quentes: Limitada, mais direcionada.

Monitoramento remoto: Opcional, mais fácil de integrar.

Manutenção: Reativa, pode suportar manutenção preditiva.

Escalabilidade: Limitada por unidade única, modular.

Flexibilidade de instalação: Moderada, alta.

Adequado para cargas variáveis: Menos flexível, altamente adaptável.

A tabela não significa que um conjunto de ventoinhas seja automaticamente melhor para todas as aplicações. A arquitetura deve ser selecionada de acordo com o fluxo de ar necessário, pressão, espaço disponível, requisitos de controle, custo, meta de confiabilidade e condições ambientais.

16.Como projetar um conjunto inteligente de ventoinhas de fluxo axial

O primeiro passo é calcular a carga térmica.

O requisito aproximado de resfriamento pode ser estimado a partir da energia elétrica convertida em calor.

Por exemplo, se um gabinete de borda contém equipamentos que consomem 5 kW de energia elétrica, uma grande parte dessa energia acaba se tornando calor que deve ser removido.

O próximo passo é determinar o aumento de temperatura necessário.

Os requisitos de fluxo de ar podem então ser estimados a partir da carga térmica e da diferença de temperatura permitida.

No entanto, este cálculo não deve ser tratado como a seleção final da ventoinha.

Os engenheiros também devem avaliar as perdas de pressão.

O caminho do fluxo de ar deve incluir filtros, grades, dutos, trocadores de calor, resistência do equipamento e outros componentes.

Uma vez determinado o ponto de operação, a curva de desempenho da ventoinha pode ser avaliada.

O próximo passo é decidir o número de módulos de ventoinha.

Mais ventoinhas podem fornecer redundância e flexibilidade de controle, mas uma quantidade excessiva de ventoinhas pode aumentar o custo, a complexidade da fiação e os requisitos de integração do sistema.

A arquitetura de controle deve então ser definida.

O sistema pode usar feedback de temperatura, feedback de velocidade, controle PWM, controle de tensão, interfaces de comunicação ou outros métodos, dependendo da aplicação.

17.1 Quantidade de ventoinhas

O número de ventoinhas deve ser baseado no fluxo de ar necessário e na estratégia de redundância.

Um sistema de seis ventoinhas, por exemplo, poderia ser projetado de modo que cinco ventoinhas forneçam o requisito operacional normal, enquanto a sexta forneça capacidade de reserva.

A configuração exata depende do sistema.

17.2 Velocidade da ventoinha

A ventoinha não precisa necessariamente funcionar na velocidade máxima continuamente.

A operação de velocidade variável permite que a saída de resfriamento acompanhe a demanda térmica.

17.3 Direção do fluxo de ar

A direção do fluxo de ar deve corresponder ao projeto do equipamento.

A maioria dos equipamentos de TI modernos usa fluxo de ar da frente para trás, embora alguns equipamentos de telecomunicações e switches de rede possam usar padrões de fluxo de ar diferentes.

17.4 Ruído

Equipamentos de borda às vezes podem ser instalados em escritórios, edifícios comerciais ou outros ambientes ocupados.

A velocidade da ventoinha, o design das pás, a estrutura do rolamento, a vibração, o método de montagem e a turbulência do fluxo de ar podem influenciar o desempenho acústico.

17.5 Proteção

Para instalações expostas a poeira, umidade ou ambientes industriais, o ventilador pode exigir um projeto de proteção apropriado.

O nível de proteção necessário deve ser determinado de acordo com o ambiente de instalação real.

18.Exemplo de Aplicação Prática

Considere um gabinete de computação de borda compacto instalado em uma instalação de comunicação remota.

O gabinete contém equipamentos de rede, módulos de computação, um sistema de fonte de alimentação e equipamentos de monitoramento.

A carga total de TI muda ao longo do dia.

Durante períodos de baixo tráfego, o equipamento gera relativamente pouco calor.

Durante o pico de tráfego, a carga térmica aumenta.

Um sistema de resfriamento convencional pode operar vários ventiladores a uma velocidade fixa.

Essa abordagem é simples, mas pode consumir energia desnecessária durante períodos de baixa carga.

Uma matriz de ventiladores inteligente pode dividir o gabinete em zonas térmicas.

Sensores de temperatura são instalados próximos a equipamentos críticos.

Durante carga baixa, apenas uma parte da matriz de ventiladores opera em velocidade reduzida.

À medida que a temperatura aumenta, ventiladores adicionais iniciam automaticamente.

Se um ventilador relatar uma falha, o controlador aumenta a saída dos ventiladores restantes e gera um alarme.

Quando a carga diminui, o controlador reduz gradualmente o fluxo de ar.

Este exemplo demonstra o valor principal do gerenciamento inteligente de fluxo de ar.

O sistema não fornece simplesmente o fluxo de ar máximo.

Ele fornece o fluxo de ar exigido pelo equipamento no momento em que é necessário.

19.Exemplo de Configuração de Produto da China Chungfo Fan

A China Chungfo Fan desenvolve e fabrica ventiladores CC e CA, sopradores, ventiladores de fluxo cruzado, ventiladores axiais, ventiladores sem moldura e motores CC e CA para diferentes aplicações industriais e comerciais.

Para aplicações de computação de borda e resfriamento eletrônico, o ventilador apropriado deve ser selecionado de acordo com os requisitos reais do sistema, em vez de apenas pelo tamanho.

Um ventilador CC compacto pode ser considerado para resfriamento localizado dentro de um gabinete de rede.

Um ventilador axial de maior fluxo de ar pode ser considerado para fluxo de ar em nível de gabinete.

Um soprador compacto pode ser considerado onde o caminho do fluxo de ar requer maior pressão ou entrega de ar direcional.

A China Chungfo Fan opera uma estrutura de fabricação integrada que abrange design e desenvolvimento de produtos, desenvolvimento de moldes, moldagem por injeção, SMT, montagem de produtos acabados, vendas e suporte pós-venda.

Suas capacidades de produção incluem linhas SMT automatizadas e equipamentos de teste, como equipamentos de teste de equilíbrio dinâmico, equipamentos de teste de névoa salina, equipamentos de teste de túnel de vento e pressão, câmaras de alta e baixa temperatura, instalações de teste de ruído, equipamentos de teste RoHS, medidores de Gauss e equipamentos de teste de temperatura e umidade constantes.

A empresa também tem experiência em requisitos personalizados de ventiladores, incluindo diferentes tensões, correntes, velocidades, especificações de fluxo de ar, fios, conectores e configurações estruturais.

Para um projeto de resfriamento de data center de borda, esse tipo de personalização pode ser útil porque o espaço de instalação disponível e o caminho do fluxo de ar podem variar significativamente de um gabinete para outro.

20.Parâmetros de Seleção de Produto para Ventiladores de Data Center de Borda

Ao selecionar um ventilador para uma aplicação de computação de borda, os engenheiros devem avaliar vários parâmetros em conjunto.

O fluxo de ar é o primeiro parâmetro.

Ele indica o volume de ar que o ventilador pode mover.

A pressão estática é o segundo parâmetro.

Ela indica a capacidade do ventilador de manter o fluxo de ar contra a resistência.

A tensão é outro parâmetro importante.

Sistemas compactos podem usar 12 V, 24 V ou outras arquiteturas de energia CC.

O consumo de corrente também deve ser avaliado, pois afeta diretamente o projeto elétrico e a potência operacional.

A velocidade de rotação é útil para entender o potencial de fluxo de ar, mas o RPM por si só não pode determinar o desempenho real de resfriamento.

O ruído é importante quando o equipamento de borda é instalado próximo a pessoas.

O tipo de rolamento pode influenciar a vida útil, o ruído e as características operacionais.

A temperatura operacional deve corresponder ao ambiente pretendido.

Os requisitos de proteção também devem ser avaliados.

Finalmente, as funções de controle e feedback devem ser consideradas se o ventilador fizer parte de uma matriz inteligente.

21.Por que pequenos ventiladores DC podem complementar ventiladores de resfriamento maiores

Um sistema de resfriamento grande e um pequeno ventilador de resfriamento local não servem necessariamente ao mesmo propósito.

O ventilador maior lida com o fluxo de ar geral.

O ventilador menor lida com problemas térmicos localizados.

Por exemplo, um controlador de rede compacto pode exigir fluxo de ar adicional mesmo quando o fluxo de ar principal do gabinete é adequado.

Um pequeno ventilador DC pode fornecer esse fluxo de ar localizado.

Essa estratégia em camadas pode reduzir a necessidade de resfriar excessivamente todo o gabinete simplesmente porque um pequeno componente requer resfriamento adicional.

Portanto, pode apoiar um projeto de sistema mais eficiente.

22.Vantagens de manutenção de matrizes de ventiladores modulares

A manutenção é outra consideração importante.

Uma matriz de ventiladores modular pode permitir que módulos de ventilador individuais sejam substituídos em vez de substituir todo o conjunto de resfriamento.

Isso pode simplificar o gerenciamento de peças de reposição.

Para uma empresa que opera muitos locais de borda distribuídos geograficamente, módulos de ventilador padronizados também podem tornar os procedimentos de manutenção mais consistentes.

Os técnicos podem substituir um módulo com falha e retornar o local à operação normal mais rapidamente.

A estratégia de manutenção exata depende do projeto mecânico e se a matriz de ventiladores suporta substituição a quente (hot-swappable).

23.Escalabilidade para futuras cargas de computação de borda

As cargas de trabalho de computação de borda não são estáticas.

Um gabinete que é resfriado adequadamente hoje pode exigir mais capacidade de resfriamento após a instalação de servidores adicionais, equipamentos de comunicação, armazenamento ou módulos de processamento de IA.

Uma matriz de ventiladores modular fornece um caminho potencial para escalonamento.

Módulos de ventilador adicionais às vezes podem ser adicionados durante o redesenho do sistema.

Alternativamente, os ventiladores existentes podem operar em velocidades mais altas se houver capacidade suficiente.

Essa modularidade pode ser valiosa para planejadores de infraestrutura que desejam evitar a substituição completa de um sistema de resfriamento sempre que a carga de TI mudar.

24.A relação entre eficiência de resfriamento e confiabilidade do equipamento

A eficiência de resfriamento não deve ser avaliada apenas pelo consumo de energia.

O objetivo principal é manter o equipamento dentro de suas condições operacionais exigidas.

Se o fluxo de ar for muito baixo, as temperaturas dos componentes podem aumentar.

Se o fluxo de ar for excessivo, o consumo de energia e a saída acústica podem aumentar desnecessariamente.

O sistema ideal equilibra a segurança térmica e a eficiência energética.

É por isso que o controle inteligente é importante.

A matriz de ventiladores deve adaptar-se continuamente às condições operacionais reais.

A ASHRAE descreve a gestão térmica como um equilíbrio entre as temperaturas dos componentes, o desempenho do equipamento e o consumo de energia.

25.Erros comuns ao atualizar uma matriz de ventiladores

Um erro comum é selecionar ventiladores apenas de acordo com o CFM de ar livre.

Outro é ignorar a pressão estática.

Um terceiro é instalar mais ventiladores sem analisar a distribuição do fluxo de ar.

Um quarto é operar cada ventilador na velocidade máxima.

Um quinto é não fornecer feedback suficiente dos sensores.

Um sexto é ignorar a direção do fluxo de ar.

Um sétimo é negligenciar o ruído e a vibração.

Um oitavo é não planejar a falha do ventilador.

Um nono é escolher um ventilador que se encaixa mecanicamente, mas não atende ao ponto de operação necessário.

Um décimo é tratar o sistema de resfriamento como um componente isolado em vez de parte da arquitetura térmica completa.

26.Como avaliar se uma atualização é necessária

Um data center de borda deve considerar a atualização de sua arquitetura de ventiladores quando uma ou mais das seguintes condições ocorrerem.

As temperaturas de entrada do equipamento estão se tornando instáveis.

Pontos quentes aparecem repetidamente.

Os ventiladores operam na velocidade máxima por longos períodos.

O consumo de energia de resfriamento está aumentando.

O sistema de resfriamento existente tem um ponto único de falha.

A manutenção requer inspeção manual frequente.

O monitoramento remoto é insuficiente.

A carga de computação está aumentando.

O gabinete tem espaço limitado.

O sistema de fluxo de ar atual não pode ser facilmente expandido.

Se várias dessas condições estiverem presentes, uma matriz de ventiladores inteligente pode fornecer uma arquitetura de resfriamento mais flexível.

FAQ

27.1 O que é uma matriz de ventiladores de fluxo axial inteligente?

Uma matriz de ventiladores de fluxo axial inteligente é um grupo de ventiladores de fluxo axial operando sob controle coordenado. O sistema pode usar temperatura, velocidade, corrente ou outro feedback para ajustar a operação do ventilador de acordo com a demanda de resfriamento.

27.2 Por que usar vários ventiladores em vez de um ventilador grande?

Vários ventiladores podem fornecer maior redundância, controle de fluxo de ar mais flexível, zoneamento mais fácil e manutenção potencialmente mais fácil. A escolha correta depende dos requisitos de fluxo de ar do sistema, pressão, espaço, custo e confiabilidade.

27.3 Uma matriz de ventiladores pode reduzir o consumo de energia?

Pode. Quando combinado com controle de velocidade variável e feedback de temperatura apropriado, o sistema pode reduzir o fluxo de ar durante períodos de baixa demanda térmica em vez de operar cada ventilador continuamente na velocidade máxima.

27.4 Ventiladores DC pequenos são úteis em data centers de borda?

Sim. Ventiladores DC compactos podem fornecer resfriamento localizado para equipamentos de rede, eletrônicos de controle, módulos de energia, dispositivos de armazenamento e outros componentes onde o fluxo de ar ao nível do gabinete não é suficiente.

27.5 Quando um soprador deve ser usado em vez de um ventilador axial?

Um soprador pode ser considerado quando a aplicação requer um fluxo de ar mais direcional ou maior pressão através de um caminho de fluxo de ar estreito ou restritivo. Um ventilador axial é geralmente mais adequado para mover volumes maiores de ar através de um caminho relativamente aberto.

27.6 Uma matriz de ventiladores precisa de sensores de temperatura?

Uma matriz inteligente beneficia-se significativamente do feedback de temperatura. Os sensores permitem que o sistema de controle responda às condições térmicas reais em vez de depender apenas da operação em velocidade fixa.

27.7 Como a redundância de ventiladores melhora a confiabilidade?

Se um ventilador falhar, outros ventiladores podem continuar operando se houver capacidade de reserva suficiente projetada no sistema. O controlador também pode gerar um alarme para que a equipe de manutenção possa substituir a unidade com falha.

27.8 Qual voltagem deve ser usada para ventiladores de data centers de borda?

Não existe um requisito de voltagem universal. A voltagem correta depende da arquitetura elétrica do equipamento. Configurações comuns de CC incluem 12 V e 24 V, mas a seleção final deve seguir o projeto de energia do sistema.

27.9 O que é mais importante, fluxo de ar ou pressão estática?

Ambos são importantes. O ventilador deve fornecer o fluxo de ar necessário na pressão real do sistema. Selecionar um ventilador apenas com base no fluxo de ar em ar livre pode resultar em resfriamento insuficiente no mundo real.

27.10 A China Chungfo Fan pode personalizar ventiladores de resfriamento para aplicações de borda?

Sim. A China Chungfo Fan pode atender a requisitos personalizados de ventiladores envolvendo dimensões, voltagem, corrente, velocidade, fluxo de ar, fios, conectores e outras especificações estruturais ou elétricas, sujeitas aos requisitos do projeto.

Conclusão Final

Os requisitos de resfriamento dos data centers de borda estão mudando à medida que os equipamentos de computação se tornam mais densos, as cargas de trabalho se tornam mais dinâmicas e as instalações se tornam menores e mais distribuídas geograficamente.

Um ventilador convencional de velocidade fixa ainda pode ser adequado para aplicações simples, mas ambientes de borda mais exigentes podem se beneficiar de uma arquitetura de matriz de ventiladores coordenada.

O valor de uma matriz de Axial Flow Fan inteligente não é simplesmente o fato de conter mais ventiladores.

Seu valor real vem da combinação de múltiplos módulos de fluxo de ar com controle inteligente, monitoramento térmico, redundância e distribuição flexível de fluxo de ar.

Quando projetado corretamente, o sistema pode fornecer fluxo de ar onde é necessário, reduzir a operação desnecessária quando a demanda de resfriamento é baixa, responder a pontos quentes, tolerar falhas individuais de ventiladores e simplificar a manutenção.

Ventiladores CC compactos podem suportar resfriamento localizado, enquanto soluções de sopradores podem lidar com caminhos de fluxo de ar restritos que exigem pressão adicional ou fluxo de ar direcional.

Para data centers de borda, a estratégia de resfriamento mais eficaz, portanto, não é necessariamente o sistema com o maior ventilador ou o maior fluxo de ar teórico.

É o sistema que fornece o fluxo de ar certo, na pressão certa, no local certo, no momento certo.

À medida que a computação de borda continua a se expandir para telecomunicações, automação industrial, varejo, transporte, saúde, manufatura inteligente e outras aplicações distribuídas, o gerenciamento térmico inteligente se tornará cada vez mais importante.

Uma matriz de ventiladores cuidadosamente projetada pode fornecer uma ponte prática entre o resfriamento a ar tradicional e o gerenciamento térmico inteligente mais avançado.

Para fabricantes e integradores de sistemas, a chave é avaliar o caminho completo do fluxo de ar, a carga térmica, a estratégia de controle, os requisitos de redundância, as condições ambientais e o plano de manutenção de longo prazo antes de selecionar a arquitetura final do ventilador.

Essa abordagem pode ajudar a criar sistemas de resfriamento de borda que sejam mais adaptáveis, sustentáveis e alinhados com os requisitos reais da infraestrutura moderna de computação distribuída.
