Quais especificações você deve verificar antes de integrar a ventoinha de resfriamento 12025?
September 30 , 20261.Resposta rápida
Antes de integrar um 12025 cooling fan em um projeto de equipamento, os engenheiros devem verificar mais do que apenas o tamanho físico do ventilador. As especificações mais importantes incluem dimensões da estrutura, tensão nominal, faixa de tensão operacional, corrente nominal, potência de entrada, velocidade de rotação, fluxo de ar máximo, pressão estática, nível de ruído, tipo de rolamento, vida útil esperada, temperatura operacional, umidade, funções de proteção, interface de controle, configuração dos fios, material e certificações aplicáveis.
Um ventilador 12025 refere-se normalmente a um ventilador com um tamanho nominal de estrutura de 120 mm × 120 mm e uma espessura de 25 mm. Este tamanho é amplamente utilizado porque oferece um equilíbrio útil entre capacidade de fluxo de ar, área de instalação, consumo de energia e espaço de embalagem. No entanto, dois ventiladores com as mesmas dimensões de 120 × 120 × 25 mm podem ter características de desempenho significativamente diferentes.
Por exemplo, as especificações de produtos 12025 publicadas mostram que modelos de 12 V podem variar desde versões de velocidade relativamente baixa com fluxo de ar em torno de 56 CFM até versões de alta velocidade excedendo 90 ou até 100 CFM, dependendo do motor, design das pás, sistema de rolamento e ponto de operação. Variações semelhantes existem entre modelos de 24 V.
Portanto, o processo de seleção correto deve começar com o requisito de resfriamento do equipamento, em vez de simplesmente procurar um ventilador 12025 pelo tamanho.
Para a maioria das aplicações, os engenheiros devem responder a cinco perguntas primeiro.
1.O ventilador 12025 cabe fisicamente no espaço de instalação disponível?
2.Sua tensão nominal corresponde à arquitetura de energia do equipamento?
3.Ele consegue fornecer fluxo de ar suficiente na resistência real do sistema?
4.Suas características de ruído, temperatura, vibração e vida útil podem satisfazer a aplicação?
5.Sua interface elétrica e função de controle correspondem ao controlador do equipamento?
Se essas cinco perguntas forem respondidas antes da aquisição, muitos problemas comuns de integração podem ser evitados.
2.Principais conclusões
A primeira especificação a confirmar é a dimensão física real. Um ventilador de resfriamento 12025 típico mede aproximadamente 120 mm × 120 mm × 25 mm, mas as dimensões dos orifícios de montagem, a posição da saída do cabo, o tamanho do conector e a folga ao redor também devem ser verificados.
A segunda especificação importante é a tensão. Um 12v dc fan e uma versão de 24 V podem ter as mesmas dimensões físicas, embora exijam condições elétricas completamente diferentes. Produtos publicados demonstram que os ventiladores 12025 estão disponíveis em versões de 12 V e 24 V, com diferentes requisitos de corrente e potência.
A terceira consideração é o fluxo de ar. O fluxo de ar máximo é normalmente medido em condições relativamente abertas. Ele não deve ser tratado automaticamente como o fluxo de ar disponível após o ventilador ser instalado dentro de uma máquina real.
A quarta consideração é a pressão estática. Um ventilador instalado atrás de um filtro, trocador de calor, grade, duto, gabinete ou conjunto eletrônico denso pode precisar de uma capacidade de pressão mais forte do que uma aplicação de resfriamento ao ar livre.
A quinta consideração é o desempenho acústico. Uma velocidade mais alta pode aumentar o fluxo de ar e a pressão, mas também pode aumentar o ruído. Alguns modelos 12025 publicados oferecem versões de velocidade mais baixa para uma operação mais silenciosa e versões de velocidade mais alta para um maior desempenho de resfriamento.
A sexta consideração é a confiabilidade. O tipo de rolamento, o design do motor, a temperatura operacional, a umidade, a poeira, a vibração e as horas de operação contínua influenciam a vida útil.
Finalmente, o ventilador deve ser avaliado como parte de todo o sistema térmico, em vez de como um componente independente.
3.Entenda o que 12025 realmente significa
O nome 12025 é principalmente uma designação dimensional.
Em um sistema de nomenclatura de ventilador axial convencional, 120 geralmente indica uma largura e comprimento nominais da estrutura de aproximadamente 120 mm, enquanto 25 indica uma espessura aproximada da estrutura de 25 mm.
Portanto, um ventilador de resfriamento 12025 padrão é geralmente projetado em torno de um formato de 120 mm × 120 mm × 25 mm.
Este formato dimensional é útil porque os engenheiros podem identificar rapidamente se um ventilador pode caber em um determinado gabinete de equipamento. No entanto, o número do modelo em si não informa o fluxo de ar, a pressão, a velocidade, a corrente, o ruído, o tipo de rolamento ou a vida útil.
Essa distinção é extremamente importante na aquisição.
Por exemplo, um ventilador 12025 pode operar a 1.500 RPM, enquanto outro pode operar acima de 3.000 RPM. Um pode ser otimizado para baixo ruído, enquanto outro pode priorizar a pressão estática. Um pode usar rolamentos de deslizamento, enquanto outro pode usar rolamentos de esferas duplos. Alguns modelos também podem incluir controle de velocidade PWM, feedback de velocidade FG, saída de alarme RD, reinicialização automática ou proteção à prova d'água.
Consequentemente, “12025” deve ser tratado como o ponto de partida do processo de seleção, não como a especificação final.
4.Verifique primeiro as dimensões de instalação
Antes de comparar as especificações elétricas ou de fluxo de ar, verifique a interface mecânica.
O requisito mais básico é o tamanho geral da ventoinha. Uma configuração padrão 12025 ocupa aproximadamente 120 mm × 120 mm de área de montagem e tem uma espessura nominal de 25 mm.
No entanto, os engenheiros também devem verificar os seguintes detalhes:
Espaçamento dos orifícios de montagem,Diâmetro dos orifícios de montagem,Tipo de parafuso,Espessura da estrutura,Posição de saída do cabo,Localização do conector,Orientação da ventoinha,Folga ao redor da entrada,Folga ao redor da saída,Possível interferência com componentes próximos.
Tecnicamente, uma ventoinha pode ter as dimensões 12025 corretas, mas ainda assim ser inadequada se o seu cabo sair em direção a um dissipador de calor, conector de PCB, suporte estrutural ou mecanismo móvel.
A folga de entrada e saída também é importante. Se o lado de sucçãofor colocado diretamente contra uma parede, filtro ou abertura estreita, a ventoinha pode não receber ar suficiente. Se a saída estiver bloqueada por uma grade ou trocador de calor, a resistência do sistema pode aumentar significativamente.
É por isso que a integração mecânica deve ser verificada usando a estrutura real do equipamento, em vez de um simples desenho dimensional.
5.Verifique a tensão nominal e a tensão de operação
A compatibilidade de tensão é um dos requisitos elétricos mais básicos.
Uma ventoinha de 12v dc é projetada em torno de um sistema de energia de 12 V DC, enquanto uma versão de 24 V destina-se a um sistema de 24 V DC. A tensão nominal não é intercambiável simplesmente porque as dimensões mecânicas são idênticas.
As especificações publicadas para 12025 mostram exemplos de produtos de 12 V e 24 V, com faixas de operação como aproximadamente 7,0 a 13,8 V para alguns modelos de 12 V e aproximadamente 14,0 a 27,6 V para alguns modelos de 24 V.
Isso significa que os engenheiros não devem olhar apenas para a tensão nominal. A faixa real de tensão de operação também deve ser verificada.
Para equipamentos alimentados por uma fonte DC regulada, isso pode ser relativamente simples.
Para equipamentos movidos a bateria, sistemas de controle industrial, veículos, equipamentos de telecomunicações ou sistemas com flutuações de tensão, a faixa de operação torna-se muito mais importante.
Se a ventoinha for operada em uma tensão fora da sua faixa especificada, vários problemas podem ocorrer, incluindo falha na partida, operação instável, corrente excessiva, vida útil reduzida do motor ou ruído anormal.
6.Compare a corrente nominal e a potência de entrada
A corrente nominal determina quanta corrente elétrica a ventoinha consome normalmente sob sua condição de operação especificada.
A potência de entrada pode geralmente ser estimada usando a relação:
Potência de entrada = Tensão × Corrente
Por exemplo, uma ventoinha de 12 V consumindo 0,25 A tem uma entrada elétrica nominal de aproximadamente 3 W.
Uma ventoinha de 24 Vconsumindo 0,20 A tem uma entrada elétrica nominal de aproximadamente 4,8 W.
As tabelas de produtos 12025 publicadas demonstram o quanto a corrente e a potência podem mudar substancialmente entre diferentes versões de velocidade, mesmo quando o tamanho físico permanece idêntico.
Isso é importante ao integrar várias ventoinhas.
Suponha que um gabinete de equipamento utilize seis ventoinhas. Uma diferença de apenas 1 W por ventoinha pode resultar em aproximadamente 6 W de consumo elétrico e geração de calor adicionais.
Os engenheiros devem, portanto, considerar tanto o consumo de energia da própria ventoinha quanto a capacidade da fonte de alimentação do equipamento.
O controlador, o conector, a fiação, o fusível, as trilhas da PCB e os componentes de comutação também devem ser classificados adequadamente.
7.Avalie a RPM Cuidadosamente
A RPM indica a rapidez com que o impulsor gira.
Uma RPM mais alta pode potencialmente aumentar o fluxo de ar e a pressão, mas a velocidade por si só não determina o desempenho de resfriamento.
A geometria das pás, a eficiência do motor, o design da estrutura, as condições de entrada e a resistência do sistema influenciam o desempenho real.
Por exemplo, os produtos 12025 disponíveis mostram versões operando em torno de 1.500 RPM, 1.800 RPM, 2.000 RPM, 2.200 RPM, 2.500 RPM, 2.800 RPM, 3.000 RPM e acima de 3.000 RPM.
Essa ampla gama explica por que selecionar uma ventoinha apenas pelo tamanho pode produzir resultados ruins.
Se um gabinete eletrônico exigir uma operação silenciosa, um modelo de velocidade mais baixa pode ser mais apropriado.
Se o equipamento contiver um trocador de calor de alta densidade ou forte resistência ao fluxo de ar, um modelo de pressão mais alta pode ser necessário.
A RPM alvo deve, portanto, ser determinada em conjunto com os requisitos de fluxo de ar, pressão, ruído e térmicos.
8.Verifique o Fluxo de Ar Máximo
O fluxo de ar é uma das especificações mais pesquisadas ao selecionar uma ventoinha de resfriamento.
Ele pode ser expresso em CFM ou metros cúbicos por minuto.
CFM é comumente usado em especificações internacionais de ventoinhas. No entanto, o valor máximo de fluxo de ar deve ser interpretado com cuidado.
O fluxo de ar máximo geralmente representa uma condição com resistência do sistema relativamente baixa. Uma vez que a ventoinha é instalada dentro do equipamento, filtros, grades, dutos, dissipadores de calor e outros componentes criam resistência.
O fluxo de ar operacional real pode, portanto, ser menor do que o fluxo de ar máximo anunciado.
Por exemplo, modelos 12025 publicados podem fornecer fluxo de ar variando de aproximadamente 50 CFM a mais de 100 CFM, dependendo da voltagem, velocidade e design.
Portanto, um engenheiro deve perguntar:
Qual fluxo de ar é necessário na pressão real do sistema?
Esta pergunta é mais útil do que perguntar apenas:
Qual é o CFM máximo?
9.Verifique a Pressão Estática

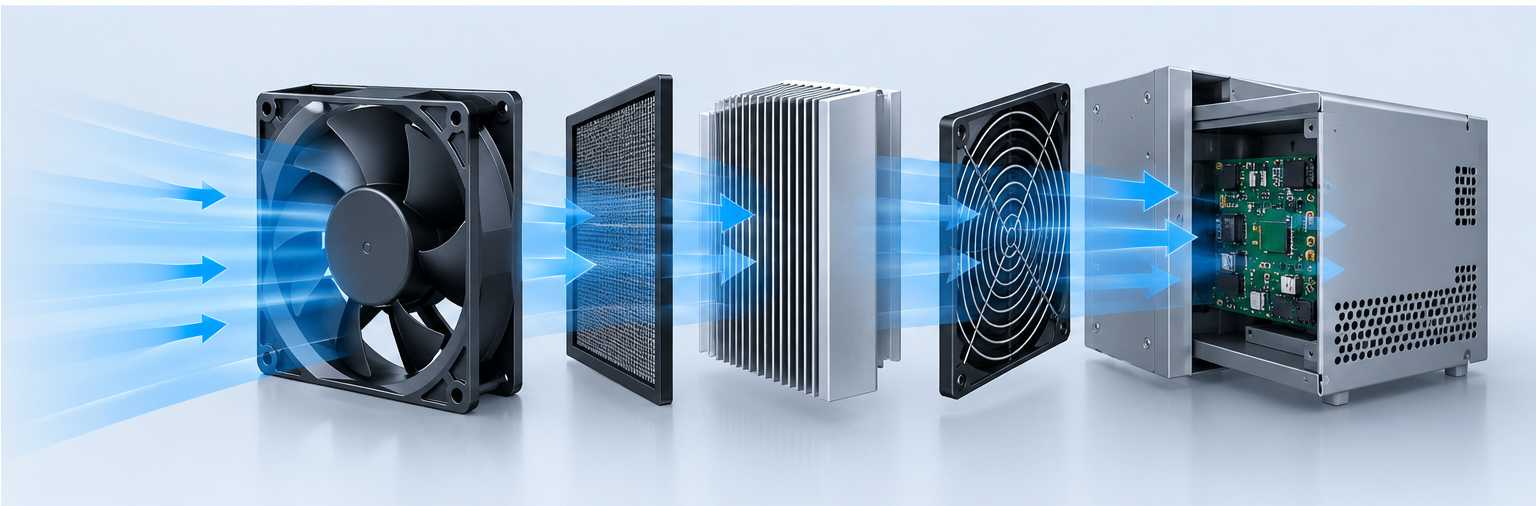

A pressão estática é especialmente importante quando a ventoinha precisa empurrar o ar através de resistência.
Fontes típicas de resistência incluem:
Filtros de ar,Telas contra poeira,Trocadores de calor,Radiadores,Componentes eletrônicos,Aberturas de ventilação estreitas,Grades de proteção,Dutos longos,Layouts de equipamentos densos.
Se uma aplicação contiver resistência significativa, uma ventoinha com alto fluxo de ar máximo, mas pressão insuficiente, pode ter um desempenho pior do que o esperado.
Por exemplo, modelos 12025 publicados mostram valores de pressão estática variando de cerca de 1 a mais de 10 mmH2O, dependendo do design e da velocidade.
Isto demonstra por que o fluxo de ar e a pressão estática devem ser sempre avaliados em conjunto.
10.Use a curva do ventilador em vez de olhar para um único número
O documento de engenharia mais útil para a seleção de ventiladores é frequentemente a curva P-Q, também chamada de curva de pressão-fluxo.
A curva mostra a relação entre o fluxo de ar e a pressão estática.
Com baixa resistência do sistema, o ventilador pode mover mais ar.
À medida que a resistência do sistema aumenta, o fluxo de ar real diminui.
O ponto de operação correto é determinado pela interseção entre a curva do ventilador e a curva de resistência do sistema.
Este conceito é particularmente importante para equipamentos industriais fechados.
Um ventilador anunciado com 80 CFM não entrega necessariamente 80 CFM após a instalação.
A pergunta correta é se ele pode fornecer o fluxo de ar necessário na pressão criada pelo equipamento.
Portanto, ao avaliar um ventilador 12025, solicite a curva P-Q do fabricante sempre que possível.
11.Verifique o nível de ruído
O ruído é outra consideração importante.
Modelos 12025 publicados demonstram níveis de ruído que variam desde a faixa alta de 20 dB(A) para algumas configurações de baixa velocidade até acima de 40 dB(A) para modelos de maior velocidade.
Uma meta de fluxo de ar mais alta pode, portanto, criar um compromisso acústico.
Para equipamentos de escritório, dispositivos médicos, instrumentos de laboratório, eletrodomésticos e outros produtos sensíveis ao ruído, o ruído deve ser considerado durante a seleção inicial do ventilador, em vez de após a montagem do protótipo.
Os seguintes fatores podem influenciar o ruído percebido:
RPM do ventilador,Geometria das pás,Comutação do motor,Condição do rolamento,Turbulência do ar,Design da grade,Vibração de montagem,Ressonância do gabinete
Canais de ar mal projetados também podem criar ruído de turbulência significativo, mesmo quando o ventilador em si tem uma classificação de ruído relativamente baixa.
12.Escolha o tipo de rolamento correto
A seleção do rolamento afeta a confiabilidade, o ruído, a orientação da instalação, a tolerância à temperatura e a vida útil.
As opções comuns de rolamentos incluem rolamentos de deslizamento, rolamentos hidráulicos e rolamentos de esferas.
Alguns ventiladores 12025 publicados são oferecidos com rolamentos de deslizamento ou hidráulicos, enquanto outros usam dois rolamentos de esferas.
Ventiladores com rolamentos de deslizamento podem ser adequados para aplicações sensíveis a custos e certas condições ambientais.
Ventiladores com rolamentos de esferas são frequentemente considerados quando a operação contínua, temperatura mais alta, orientação da instalação ou vida útil mais longa são importantes.
No entanto, os engenheiros não devem presumir que um tipo de rolamento é automaticamente apropriado para todas as aplicações.
A temperatura real, as horas de operação, a direção de montagem, a vibração, a poeira, a umidade e a vida útil necessária devem ser avaliadas em conjunto.
13.Verifique a temperatura e a umidade de operação
As condições ambientais do equipamento podem ser muito diferentes da temperatura dentro da fábrica.
Um ventilador usado em um gabinete de servidor, armário industrial, sistema de refrigeração, sistema de carregamento ou dispositivo externo pode sofrer temperaturas elevadas.
As especificações publicadas para o 12025 mostram faixas operacionais como aproximadamente menos 10°C a mais 70°C para alguns modelos com mancal de deslizamento e menos 20°C a mais 80°C para alguns modelos com rolamento de esferas.
Esses valores são exemplos, e não requisitos universais.
Os engenheiros devem solicitar a especificação ambiental exata do modelo selecionado.
A umidade também deve ser considerada.
Alta umidade, condensação, poeira, névoa salina e gases corrosivos podem exigir materiais especiais ou tratamento protetor.
14.Considere a proteção IP
Para equipamentos expostos a água, poeira, condensação ou ambientes externos, a proteção IP pode ser crítica.
Algumas famílias de produtos 12025 oferecem opções como IP54, IP55, IP56, IP66, IP67 ou IP68.
No entanto, a classificação IP não deve ser tratada como um recurso universal de todo ventilador 12025.
O engenheiro deve confirmar a classificação IP exata do modelo selecionado.
Um ventilador com classificação IP também pode exigir vedação de cabo apropriada, proteção de conector, design de junta de montagem e integração ao gabinete.
O nível de proteção final do sistema depende da montagem completa, e não apenas do ventilador.
15.Verifique as funções de controle e feedback
Equipamentos modernos podem exigir mais do que dois fios de alimentação.
Um ventilador CC básico pode usar conexões de energia positiva e negativa.
Configurações mais avançadas podem incluir:
Feedback de velocidade FG,Saída de alarme RD,Controle de velocidade PWM,Controle relacionado à temperatura,Reinicialização automática,Proteção contra rotor bloqueado,Proteção de polaridade.
Essas funções podem ajudar o controlador do equipamento a monitorar e regular a operação do ventilador.
Por exemplo, o PWM pode permitir que um controlador ajuste a velocidade do ventilador de acordo com a carga térmica.
O feedback FG pode fornecer informações sobre a velocidade de rotação.
O RD pode indicar uma condição de falha.
Se o equipamento exigir essas funções, elas devem ser especificadas antes da compra de amostras.
16.Verifique a configuração do conector e dos fios
A integração elétrica pode falhar mesmo quando a tensão e a corrente estão corretas.
O conector pode não corresponder.
O comprimento do fio pode não ser suficiente.
A polaridade pode diferir.
A definição dos pinos pode ser diferente.
A bitola do fio pode não ser adequada para a instalação.
Alguns ventiladores 12025 usam dois fios, enquanto outras configurações podem usar três ou quatro fios para funções de detecção ou PWM.
Portanto, os engenheiros devem confirmar:
Contagem de fios,Cor do fio,Modelo do conector,Definição de pinos,Comprimento do fio,Bitola do fio,Polaridade,Tipo de sinal,Método de travamento do conector.
Esses detalhes devem aparecer claramente na especificação de engenharia.
17.Verifique os recursos de proteção do motor
Um ventilador confiável deve ser avaliado quanto a condições anormais de operação.
Recursos de proteção úteis podem incluir proteção contra rotor bloqueado, reinicialização automática, proteção de polaridade e proteção térmica.
Um ventilador bloqueado pode criar uma condição de operação significativamente diferente da operação normal.
Se o impulsor for impedido de girar por um objeto estranho, acúmulo de poeira, interferência mecânica ou um problema de instalação, o motor pode se comportar de maneira diferente.
Para equipamentos que devem operar sem supervisão por longos períodos, as funções de proteção devem, portanto, ser incluídas nos critérios de seleção do ventilador.
18.Avalie os materiais
Os materiais da estrutura e do impulsor influenciam a resistência mecânica, a resistência à temperatura, a resistência à chama, a resistência química e a estabilidade a longo prazo.
Muitos produtos 12025 usam plásticos de engenharia, como PBT.
Uma especificação 12025 publicada lista PBT com material retardante de chama UL94V-0 tanto para a estrutura quanto para o impulsor.
A seleção do material deve corresponder à aplicação.
Equipamentos industriais podem exigir maior resistência à temperatura.
Equipamentos elétricos podem exigir materiais retardantes de chama.
Aplicações externas podem exigir melhor resistência ambiental.
Equipamentos médicos ou laboratoriais podem ter requisitos adicionais de material e limpeza.
19.Verifique a confiabilidade e a vida útil esperada
A vida útil do ventilador deve ser considerada em termos de condições de operação.
Um fabricante pode fornecer uma estimativa de vida útil sob uma temperatura e condição de operação especificadas.
Por exemplo, uma especificação de ventilador axial CC de 120 × 120 × 25 mm da China Chungfo Fan lista opções de rolamento de luva ou esferas duplas e declara uma vida útil de até 50.000 horas a 25°C para a configuração relevante.
Este número não deve ser interpretado como uma garantia de que todo ventilador operará por exatamente 50.000 horas.
A vida útil real pode ser afetada por:
Temperatura ambiente,Tipo de rolamento,RPM,Horas de operação,Vibração,Umidade,Poeira,Estresse elétrico,Orientação de instalação,Condições de manutenção.
A abordagem correta é avaliar a vida útil esperada sob o ambiente de aplicação real.
20.Verifique os requisitos de certificação
Diferentes setores podem ter diferentes requisitos de certificação.
Dependendo do mercado-alvo e da categoria do equipamento, os engenheiros podem precisar considerar certificações ou requisitos de conformidade relacionados à segurança elétrica, materiais, compatibilidade eletromagnética, regulamentações ambientais ou resistência ao fogo.
As especificações publicadas do ventilador 12025 podem listar CE, RoHS, UL ou outras informações de conformidade.
No entanto, a certificação deve sempre ser verificada em relação ao modelo exato.
Um fabricante pode ter certificação para uma família de produtos, mas não necessariamente para todas as configurações personalizadas.
Para projetos OEM, os clientes devem solicitar o certificado, relatório de teste ou informações de reconhecimento de componentes relevantes antes da produção em massa.
21.As versões de 12 V e 24 V não são simplesmente intercambiáveis
Um erro comum é presumir que um ventilador 12025 pode ser selecionado de acordo com o tamanho primeiro e a voltagem depois.
Essa abordagem pode causar problemas elétricos.
Um ventilador de 12 V é projetado para uma faixa de operação elétrica diferente de um ventilador de 24 V.
O enrolamento do motor, o circuito do driver, a corrente e as características de potência podem ser todos diferentes.
Por exemplo, as especificações publicadas do 12025 mostram versões de 12 V e 24 V com correntes nominais diferentes, mesmo quando seus fluxos de ar e faixas de velocidade são semelhantes.
O projetista do equipamento deve, portanto, definir a arquitetura de energia primeiro.
Se o sistema usa uma fonte de controle industrial de 24 V, um ventilador 12025 projetado especificamente para operação em 24 V pode simplificar a integração.
Se o sistema usa uma plataforma eletrônica de 12 V, uma versão de 12 V pode ser mais apropriada.
22.Como selecionar um ventilador 12025 para diferentes aplicações
Diferentes aplicações exigem diferentes prioridades.
Para um gabinete eletrônico, o fluxo de ar e a pressão geralmente são importantes.
Para um eletrodoméstico, o ruído e a confiabilidade podem receber maior atenção.
Para um gabinete industrial, a compatibilidade de voltagem, vida útil, proteção e manutenção podem se tornar grandes preocupações.
Para equipamentos externos, a proteção ambiental pode se tornar crítica.
Para equipamentos movidos a bateria, a eficiência e o consumo de energia são particularmente importantes.
Para equipamentos médicos ou laboratoriais, o ruído, a confiabilidade, os materiais e a rastreabilidade podem ser importantes.
Portanto, não existe uma única especificação "melhor" de 12025 para cada aplicação.
A especificação correta é aquela que corresponde aos requisitos operacionais reais do sistema.
23.Tabela de comparação para seleção de ventilador 12025
Especificação | O que verificar | Por que é importante
Tamanho | 120 × 120 × 25 mm | Determina a compatibilidade mecânica
Voltagem nominal | 12 V, 24 V ou outro | Evita incompatibilidade elétrica
Tensão de operação | Tensão mínima e máxima | Confirma a operação estável
Corrente | Corrente nominal e de partida | Determina os requisitos da fonte de alimentação
Potência | Watts de entrada | Afeta o consumo de energia e a carga térmica
RPM | Velocidade nominal | Influencia o fluxo de ar, a pressão e o ruído
Fluxo de ar | CFM ou m³/min | Indica a capacidade de resfriamento
Pressão estática | mmH2O ou Pa | Determina o desempenho contra resistência
Curva P-Q | Relação fluxo de ar-pressão | Ajuda a identificar o ponto de operação real
Ruído | dB(A) | Importante para o desempenho acústico
Rolamento | Sleeve, hidráulico, esferas | Influencia a vida útil e a adequação ambiental
Temperatura | Faixa de temperatura de operação | Confirma a compatibilidade ambiental
Umidade | Faixa de umidade permitida | Importante para condensação e confiabilidade
Classificação IP | IP54 a IP68 dependendo do modelo | Protege contra poeira e água
Controle | PWM, FG, RD | Permite monitoramento e controle de velocidade
Proteção | Rotor bloqueado, reinício, proteção de polaridade | Melhora a confiabilidade do sistema
Material | Material da estrutura e do impulsor | Influencia a durabilidade e a segurança
Certificação | Requisitos de mercado aplicáveis | Apoia a conformidade
Conector | Pinagem e tipo de conector | Simplifica a integração elétrica
Vida útil | Vida útil nominal em condições especificadas | Apoia o planejamento de manutenção
24.Um exemplo prático de integração da China Chungfo Fan
Um exemplo prático pode ajudar a demonstrar por que a especificação completa é importante.
A China Chungfo Fan fornece uma configuração de ventoinha axial sem escovas DC de 120 × 120 × 25 mm projetada para aplicações de resfriamento. As informações do produto publicadas listam opções de operação de 5 V, 12 V e 24 V DC, valores de corrente na faixa aproximada de 0,10 a 0,35 A para a configuração listada, velocidades em torno de 1.600 a 2.000 RPM, fluxo de ar em torno de 56,56 a 73,95 CFM, ruído em torno de 25 a 33 dBA e pressão estática em torno de 1,50 a 2,50 mmAq. As informações do produto também listam material PBT, opções de rolamento sleeve ou de esferas duplas, reinício automático ou proteção de polaridade e uma vida útil declarada de até 50.000 horas a 25°C para a configuração relevante.
Este exemplo demonstra um princípio de engenharia importante.
O tamanho físico por si só não define a ventoinha.
A especificação completa define a ventoinha utilizável.
Suponha que um projetista de equipamentos precise de uma ventoinha de 120 × 120 × 25 mm para um gabinete eletrônico compacto.
O projetista deve primeiro calcular a carga térmica.
Em seguida, o fluxo de ar necessário deve ser estimado.
Depois, a resistência causada por filtros, grades, dissipadores de calor e canais internos de fluxo de ar deve ser considerada.
A pressão estática necessária pode então ser estimada.
Somente após essas etapas o projetista deve comparar as curvas de ventoinha disponíveis.
Após a confirmação do requisito aerodinâmico, o projetista deve verificar as funções de tensão, corrente, ruído, temperatura, rolamento, vida útil, conector e controle.
Esta sequência reduz significativamente o risco de selecionar uma ventoinha que se encaixe mecanicamente, mas falhe termicamente.
25.Erros comuns ao integrar uma ventoinha de resfriamento 12025
O primeiro erro é selecionar apenas de acordo com as dimensões.
O segundo erro é selecionar de acordo com o CFM máximo sem verificar a pressão estática.
O terceiro erro é ignorar a diferença entre a tensão nominal e a tensão de operação real.
O quarto erro é ignorar a corrente de partida.
O quinto erro é selecionar um ventilador de alta velocidade sem considerar o ruído.
O sexto erro é ignorar o tipo de rolamento em equipamentos de operação contínua.
O sétimo erro é presumir uma classificação IP sem verificar o modelo exato.
O oitavo erro é não confirmar as definições de conectores e fios.
O nono erro é presumir que a certificação de um modelo se aplica automaticamente a outro modelo personalizado.
O décimo erro é testar o ventilador fora do gabinete final e presumir que o resultado representa o sistema real.
26.Como testar o ventilador antes da produção em massa
O teste de protótipo deve ser realizado sob condições que se assemelhem ao produto final.
Primeiro, confirme a instalação física.
Segundo, meça a tensão e a corrente de operação.
Terceiro, verifique o comportamento de partida.
Quarto, meça o fluxo de ar ou avalie o desempenho térmico.
Quinto, avalie o ruído na posição final de montagem.
Sexto, verifique a vibração.
Sétimo, teste o equipamento na tensão mínima e máxima esperada.
Oitavo, avalie a operação em alta temperatura, se necessário.
Nono, teste condições anormais, como fluxo de ar bloqueado, quando apropriado.
Décimo, conduza um teste de confiabilidade para equipamentos de longa duração.
O teste deve focar no sistema completo, em vez de apenas no ventilador.
27.Como criar uma folha de especificações de ventilador 12025 para aquisição
Uma especificação de aquisição clara pode incluir as seguintes informações.
Tamanho do ventilador: 120 × 120 × 25 mm
Tipo de ventilador: ventilador axial CC sem escovas
Tensão nominal: 12 V ou 24 V
Faixa de tensão de operação: definida pelo fabricante
Corrente nominal: valor especificado
Potência de entrada: valor especificado
Velocidade: faixa de RPM necessária
Fluxo de ar: CFM necessário
Pressão estática: mmH2O ou Pa necessários
Ruído: dB(A) máximo permitido
Rolamento: tipo de rolamento necessário
Temperatura de operação: faixa necessária
Umidade: faixa necessária
Proteção: classificação IP necessária
Controle: PWM, FG, RD ou dois fios básico
Conector: modelo especificado
Comprimento do fio: comprimento especificado
Material: requisito especificado
Certificação: certificações de mercado exigidas
Vida útil esperada: horas de operação exigidas
Este tipo de documento torna a comunicação entre o projetista do equipamento, a equipe de compras, o fabricante do ventilador e o departamento de qualidade muito mais fácil.
28.Por que a personalização pode ser importante
Um ventilador 12025 padrão pode satisfazer o requisito mecânico básico, mas ainda assim falhar em atender aos requisitos completos da aplicação.
Em projetos OEM, os fabricantes podem ser capazes de personalizar tensão, velocidade, fluxo de ar, pressão, ruído, comprimento do fio, conector, rolamento, material, função de proteção e outras especificações.
Isso pode ser útil quando o produto padrão tem fluxo de ar excessivo, pressão insuficiente, ruído excessivo ou uma interface elétrica inadequada.
Por exemplo, um cliente pode exigir um ventilador 12025 com um conector específico e função PWM para controle térmico automático.
Outro cliente pode exigir uma versão à prova d'água para equipamentos externos.
Um terceiro cliente pode priorizar o baixo ruído para um eletrodoméstico residencial.
Portanto, a comunicação de engenharia deve focar nos requisitos operacionais reais em vez de apenas solicitar “um ventilador 12025”.
29.Processo de seleção de engenharia recomendado
Um processo de seleção prático pode seguir estas etapas.
O primeiro passo é definir o espaço de instalação.
O segundo passo é calcular o calor que precisa ser removido.
O terceiro passo é estimar o fluxo de ar necessário.
O quarto passo é estimar a resistência do sistema.
O quinto passo é determinar a pressão estática necessária.
O sexto passo é comparar as curvas do ventilador.
O sétimo passo é selecionar a tensão.
O oitavo passo é avaliar a corrente e a potência.
O nono passo é avaliar o ruído.
O décimo passo é selecionar o rolamento e a classificação ambiental.
O décimo primeiro passo é confirmar as funções de controle e feedback.
O décimo segundo passo é verificar o conector e a fiação.
O décimo terceiro passo é revisar as certificações.
O décimo quarto passo é realizar testes de protótipo.
O décimo quinto passo é realizar a validação de confiabilidade antes da produção em massa.
Este método é mais confiável do que escolher um ventilador baseado apenas na designação 12025.
30,FAQ
P1: O que 12025 significa em um ventilador de resfriamento?
12025 refere-se normalmente a um tamanho nominal de ventilador de aproximadamente 120 mm × 120 mm × 25 mm. Ele descreve o fator de forma físico, não o desempenho elétrico ou aerodinâmico completo.
P2: Um ventilador 12025 de 12 V é melhor do que uma versão de 24 V?
Nenhuma das tensões é universalmente adequada para todas as aplicações. A escolha correta depende da arquitetura de energia do equipamento. A tensão nominal e a faixa de tensão operacional devem corresponder à fonte de alimentação do sistema.
P3: Quanto fluxo de ar um ventilador 12025 fornece?
Não existe um valor único de fluxo de ar para todos os ventiladores 12025. Os modelos publicados mostram uma ampla gama dependendo da velocidade, motor, geometria da pá e design. Alguns produtos fornecem aproximadamente 50 a 100 CFM ou mais.
P4: Por que a pressão estática é importante?
A pressão estática indica a eficácia com que a ventoinha consegue manter o fluxo de ar contra a resistência. É particularmente importante quando a ventoinha opera atrás de filtros, grelhas, permutadores de calor, condutas ou componentes densos.
P5: Devo escolher uma ventoinha 12025 com rolamento de esferas?
Um design com rolamento de esferas pode ser considerado quando a operação contínua, a temperatura, a orientação de montagem e a vida útil são importantes. A seleção final deve basear-se nas condições reais de funcionamento e não apenas no tipo de rolamento.
P6: Pode uma ventoinha 12025 ser utilizada no exterior?
Pode ser utilizada em equipamento exterior quando o modelo selecionado possui uma classificação ambiental e de IP adequada. Algumas famílias de produtos 12025 oferecem opções à prova de água, mas a especificação exata do modelo deve ser verificada.
P7: Uma RPM mais elevada significa sempre um melhor arrefecimento?
Não. Uma RPM mais elevada pode aumentar o fluxo de ar e a pressão, mas também pode aumentar o ruído e o consumo de energia. O melhor ponto de funcionamento depende do sistema térmico completo.
P8: O que devo perguntar a um fabricante de ventoinhas antes de comprar?
No mínimo, solicite o desenho dimensional, a tensão nominal, a gama de tensão de funcionamento, a corrente, a potência, a RPM, o fluxo de ar, a pressão estática, a curva P-Q, o ruído, o tipo de rolamento, a gama de temperatura, a gama de humidade, as funções de proteção, a configuração dos fios, as informações do conector, a certificação e a vida útil esperada.
P9: Pode a mesma estrutura 12025 ser personalizada para diferentes aplicações?
Sim. Dependendo do fabricante e dos requisitos do projeto, a personalização pode estar disponível para tensão, velocidade, fluxo de ar, pressão, ruído, rolamento, fio, conector, funções de controlo, materiais e proteção ambiental.
P10: Qual é a especificação mais importante ao integrar uma ventoinha 12025?
Não existe uma única especificação que seja suficiente para todos os projetos. A abordagem mais importante é adaptar o fluxo de ar e a pressão estática ao sistema térmico real e, em seguida, verificar a tensão, o ruído, a fiabilidade, as condições ambientais, a interface de controlo e a compatibilidade mecânica.
31.Lista de verificação final antes de integrar uma ventoinha de arrefecimento 12025
Antes de aprovar uma ventoinha 12025 para produção, os engenheiros podem utilizar esta lista de verificação.
Confirmar as dimensões de instalação de 120 × 120 × 25 mm.
Confirmar as dimensões dos orifícios de montagem.
Confirmar a tensão nominal.
Confirmar a gama de tensão de funcionamento.
Confirmar a corrente nominal e de arranque.
Confirmar a potência de entrada.
Confirmar a RPM.
Confirmar o fluxo de ar máximo.
Confirmar a pressão estática.
Rever a curva P-Q.
Confirmar o nível de ruído.
Confirmar o tipo de rolamento.
Confirmar a temperatura de funcionamento.
Confirmar a humidade.
Confirmar a proteção IP, se necessário.
Confirmar a proteção do motor.
Confirmar as funções PWM, FG ou RD, se necessário.
Confirmar o comprimento do fio e o conector.
Confirmar o material e a classificação de inflamabilidade.
Confirmar a certificação.
Confirmar a vida útil esperada.
Testar a ventoinha no equipamento real.
Verificar o desempenho térmico sob resistência real do sistema.
Verifique o desempenho acústico após a instalação.
Verifique a confiabilidade antes da produção em massa.
Um ventilador de resfriamento 12025 pode parecer um componente padronizado simples, mas seu desempenho real depende da relação entre entrada elétrica, design do motor, geometria das pás, resistência ao fluxo de ar, condições ambientais e arquitetura do sistema.
Por esse motivo, os engenheiros não devem selecionar um ventilador simplesmente porque as dimensões estão corretas. A solução 12025 correta é aquela que pode atender ao desempenho térmico necessário, ao mesmo tempo em que satisfaz os requisitos elétricos, acústicos, mecânicos, ambientais, de confiabilidade e de conformidade.
Para aplicações OEM e industriais, trabalhar diretamente com um fabricante como a China Chungfo Fan também pode facilitar a avaliação de diferentes configurações de voltagem, velocidade, fluxo de ar, pressão, rolamento, conector, proteção e controle antes de finalizar a especificação de produção.
