A seleção do ventilador de refrigeração é uma tarefa crítica no projeto de gerenciamento térmico. Para os engenheiros, escolher o ventilador certo não se resume apenas à quantidade de fluxo de ar, mas sim ao equilíbrio entre pressão do ar, confiabilidade, ruído, consumo de energia e ambiente operacional. Uma seleção inadequada do ventilador pode levar ao superaquecimento, ruído excessivo, falha prematura ou custos desnecessários.

Este artigo fornece um guia passo a passo para a seleção de ventiladores para engenheiros. Ele segue um fluxo de trabalho prático de engenharia que alinha o desempenho do ventilador com os requisitos reais da aplicação e as restrições do sistema. O objetivo é ajudar os engenheiros a tomar decisões informadas e confiáveis na seleção de ventiladores para equipamentos eletrônicos e industriais.

Entendendo o objetivo do resfriamento

O primeiro passo na seleção de ventiladores é definir claramente o objetivo de resfriamento. Os engenheiros devem entender o que precisa ser resfriado e por quê. Isso inclui identificar os componentes que geram calor, como... como módulos de alimentação de processadores ou transformadores e determinando limites de temperatura operacional aceitáveis.

É fundamental esclarecer se o ventilador é utilizado para resfriamento de componentes, ventilação do gabinete ou para gerenciamento do fluxo de ar em todo o sistema. Objetivos de resfriamento diferentes exigem tipos de ventiladores, padrões de fluxo de ar e estratégias de instalação distintos.

Estimativa da carga térmica e da margem térmica

Uma vez definido o objetivo de resfriamento, o próximo passo é estimar a carga térmica total. A carga térmica é normalmente calculada com base no consumo de energia e nas perdas de eficiência dos componentes internos do sistema.

Os engenheiros devem incluir uma margem térmica para levar em conta as variações nas condições de operação, os efeitos do envelhecimento e as mudanças ambientais. Projetar sem margem suficiente pode resultar em problemas térmicos mais tarde no ciclo de vida do produto.

Determinação do fluxo de ar necessário

O fluxo de ar necessário é calculado com base na carga térmica, no aumento de temperatura permitido e nas propriedades do ar. Esta etapa traduz as necessidades térmicas em demanda de fluxo de ar.

No entanto, os valores teóricos de fluxo de ar devem ser ajustados para refletir as condições reais do sistema. As perdas de fluxo de ar causadas por filtros, dissipadores de calor, grelhas e obstruções internas afetam significativamente o desempenho real do resfriamento. Os engenheiros devem levar em consideração essas perdas desde o início da fase de projeto.

Avaliação da impedância do sistema

A impedância do sistema descreve a resistência que o fluxo de ar encontra ao passar pelo equipamento. Ela é influenciada pela geometria do gabinete, pela densidade dos componentes e pelo projeto do caminho do fluxo de ar.

Compreender a impedância do sistema é fundamental para selecionar um ventilador com a capacidade de pressão adequada. Um ventilador com alto fluxo de ar, mas baixa pressão estática, pode não fornecer o resfriamento necessário em um sistema restritivo.

Selecionando o tipo de ventilador

Com base nos requisitos de fluxo de ar e pressão, os engenheiros podem selecionar o tipo de ventilador apropriado. Ventiladores axiais São adequadas para aplicações com alto fluxo de ar e baixa resistência. Ventiladores centrífugos São preferíveis quando é necessária uma pressão mais elevada para vencer a resistência ao fluxo de ar. Ventiladores de fluxo cruzado São utilizadas quando é necessária uma distribuição uniforme do fluxo de ar em uma área ampla.

Cada tipo de ventoinha possui vantagens e limitações que devem ser compatibilizadas com os objetivos do projeto do sistema.

Correspondência das curvas de desempenho do ventilador

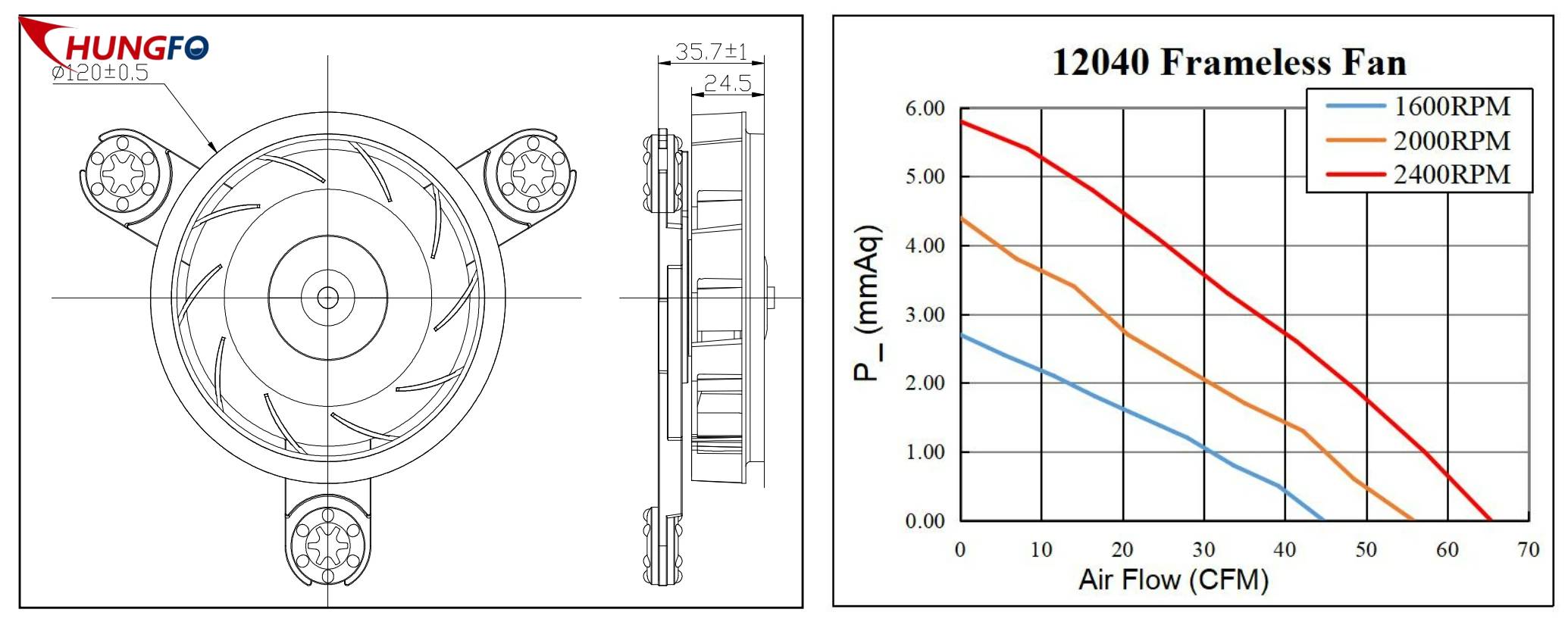

As curvas de desempenho dos ventiladores fornecem informações valiosas sobre a pressão do fluxo de ar e os pontos de operação. Os engenheiros devem selecionar um ventilador cujo ponto de operação esteja alinhado com a curva de impedância do sistema.

Operar muito longe do ponto ideal pode reduzir a eficiência, aumentar o ruído e diminuir a vida útil da ventoinha. A correspondência da curva de desempenho é uma das etapas mais importantes na seleção profissional de ventoinhas.

Considerando a confiabilidade e a vida útil

A confiabilidade é especialmente importante para equipamentos industriais e de missão crítica. Os engenheiros devem avaliar a vida útil nominal e a faixa de temperatura de operação de cada tipo de rolamento.

Aplicações de operação contínua se beneficiam de ventiladores projetados para longa vida útil e desempenho estável. Os ventiladores da Chungfo, China, priorizam características de desempenho consistentes, adequadas para condições operacionais exigentes.

Considerações ambientais e regulatórias

O ambiente operacional influencia fortemente a seleção do ventilador. Temperatura, umidade, poeira e níveis de vibração devem ser considerados. Ambientes externos ou agressivos podem exigir níveis de proteção mais elevados e materiais resistentes à corrosão.

Os engenheiros também devem levar em consideração os requisitos de segurança e regulamentares aplicáveis, como normas elétricas e conformidade ambiental.

Otimização de Ruído e Consumo de Energia

Ruído e consumo de energia são frequentemente requisitos secundários, mas podem se tornar críticos em determinadas aplicações. Os engenheiros devem equilibrar o desempenho de refrigeração com os limites acústicos e as metas de eficiência energética.

Diminuir a velocidade da ventoinha, aumentar o seu tamanho ou otimizar o fluxo de ar pode ajudar a reduzir o ruído, mantendo um resfriamento adequado.

Restrições de instalação e integração

Restrições físicas, como espaço disponível, método de montagem e direção do fluxo de ar, influenciam a seleção do ventilador. Os engenheiros devem garantir que o ventilador selecionado possa ser facilmente integrado ao projeto mecânico sem comprometer a eficiência do fluxo de ar.

Uma instalação inadequada pode anular os benefícios até mesmo da melhor escolha de ventilador.

Verificação e Testes

A etapa final na seleção de ventoinhas é a verificação por meio de testes. Os testes térmicos em condições extremas validam as premissas feitas durante o projeto.

Os testes permitem que os engenheiros ajustem o controle da velocidade do ventilador e confirmem que o sistema de refrigeração atende às expectativas de confiabilidade e desempenho.

Conclusão

A seleção de ventiladores é um processo de engenharia sistemático que exige uma compreensão clara dos requisitos térmicos, das características do sistema e das condições de operação. Seguindo uma abordagem passo a passo, os engenheiros podem reduzir riscos, melhorar a confiabilidade e otimizar o desempenho de refrigeração.

A escolha correta da ventoinha transforma o gerenciamento térmico de um problema potencial em uma base sólida para o desempenho do produto.
