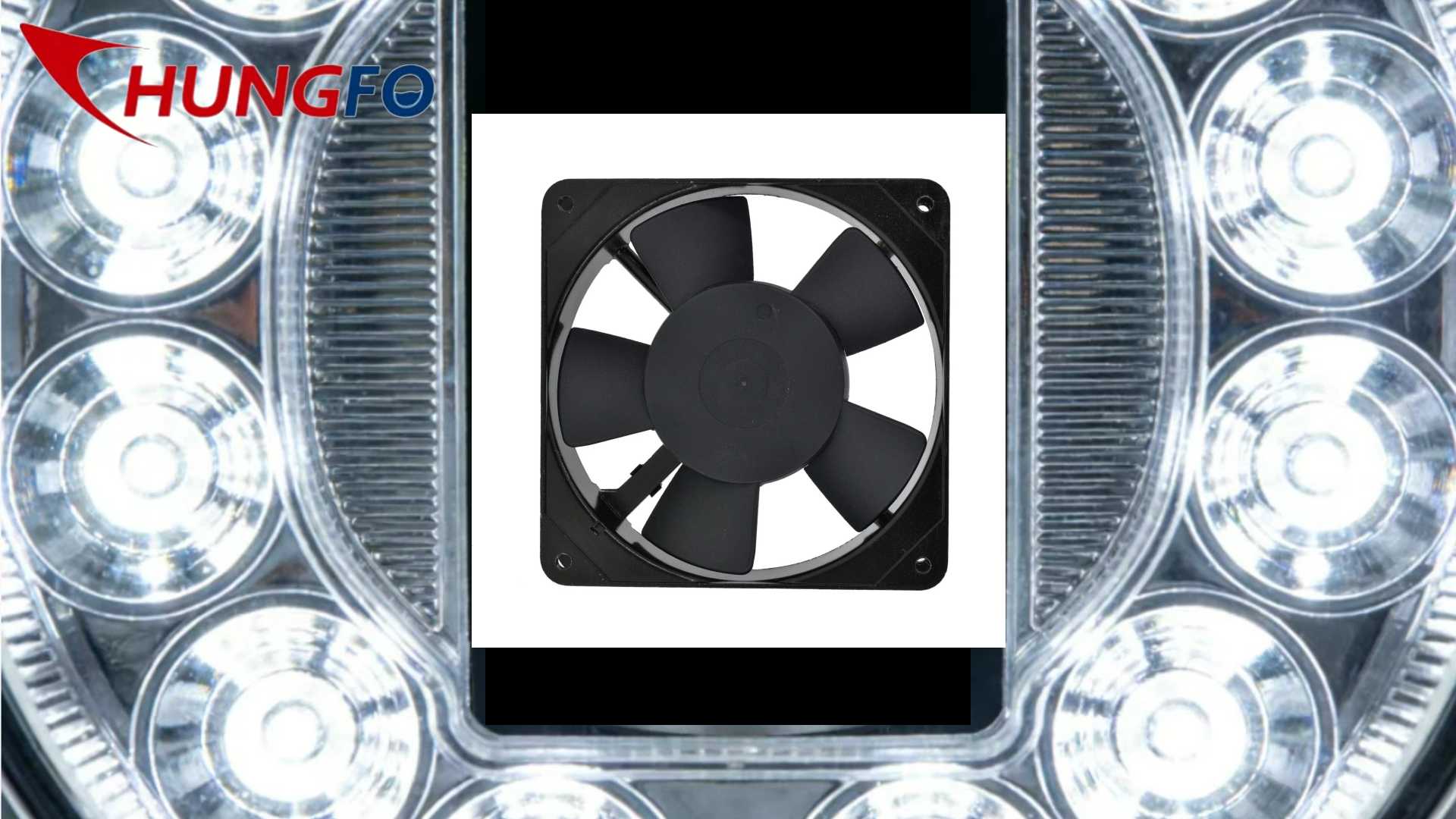

Com o aumento contínuo do brilho e do consumo de energia da iluminação automotiva em LED, o gerenciamento térmico tornou-se um aspecto crítico no projeto dos faróis. O ventilador de resfriamento do farol é amplamente utilizado para garantir um desempenho estável e evitar o superaquecimento em sistemas de LED de alta potência.

No entanto, os engenheiros frequentemente observam que um ventilador de refrigeração CC opera silenciosamente durante testes individuais, mas torna-se consideravelmente mais barulhento após ser instalado dentro da carcaça do farol. Esse fenômeno é comum em sistemas de iluminação automotiva e geralmente é causado por múltiplos fatores atuando em conjunto, e não por um único problema.

Compreender as fontes de ruído de um ventilador de resfriamento Pode ajudar os fabricantes a melhorar o design do produto e a reduzir problemas acústicos em aplicações automotivas.

Ruído aerodinâmico nas ventoinhas de refrigeração dos faróis

O ruído aerodinâmico é um dos principais contribuintes para o ruído em uma ventoinha de resfriamento de farol. Quando a ventoinha gira em alta velocidade, as pás interagem com o ar circundante, criando turbulência e flutuações de pressão.

À medida que as pás do ventilador de refrigeração CC cortam o ar, vórtices se formam atrás das pás e geram perturbações no fluxo de ar. Em pequenos ventiladores de alta velocidade, comumente usados em sistemas de iluminação automotiva, o ruído aerodinâmico aumenta rapidamente com a velocidade de rotação. Em muitos casos, o nível de ruído aumenta exponencialmente com o aumento da velocidade do ventilador.

Outro fator importante é a ressonância do fluxo de ar dentro da carcaça do farol. O conjunto do farol geralmente forma uma cavidade semi-fechada. Quando a frequência de operação da ventoinha de arrefecimento se aproxima da frequência natural da cavidade, ocorre ressonância acústica e amplifica o som.

Isso explica por que um ventilador que mede cerca de 35 dB durante testes ao ar livre pode atingir mais de 45 dB após a instalação na estrutura do farol.

Ruído mecânico e estrutura de suporte

O ruído mecânico é outro fator importante que afeta o desempenho acústico de um ventilador de refrigeração CC.

O tipo de rolamento utilizado na ventoinha de refrigeração do farol influencia significativamente as características de ruído e a durabilidade. Os rolamentos de bucha geralmente são silenciosos inicialmente, mas podem sofrer degradação da lubrificação em altas temperaturas. Os rolamentos de esferas simples oferecem durabilidade moderada, enquanto os rolamentos de esferas duplas proporcionam maior vida útil e melhor resistência à temperatura, tornando-os adequados para ambientes automotivos.

No entanto, se a precisão do rolamento ou a qualidade da lubrificação forem insuficientes, podem ocorrer ruídos de fricção de alta frequência.

Além disso, o ruído eletromagnético gerado pelo ventilador sem escovas O motor pode contribuir para os níveis gerais de ruído. A comutação magnética e a vibração do estator durante o funcionamento do motor podem gerar ruídos sutis de alta frequência, especialmente quando combinados com a ressonância estrutural.

Controle PWM e fontes de ruído ocultas

Muitos sistemas de iluminação automotiva controlam a velocidade do ventilador usando sinais PWM. Embora o controle PWM seja eficiente, configurações incorretas podem causar problemas acústicos inesperados.

Se a frequência PWM for muito baixa, o motor do ventilador de refrigeração CC pode apresentar pulsações periódicas de torque, o que resulta em um zumbido de baixa frequência. Para evitar esse problema, geralmente recomenda-se o uso de frequências PWM acima de 20 kHz, pois elas estão fora da faixa audível para o ser humano.

A modulação por largura de pulso (PWM) de alta frequência ou a regulação de velocidade baseada em tensão podem melhorar significativamente o desempenho acústico de um ventilador de refrigeração em aplicações de faróis.

Reduzindo o ruído nos sistemas de refrigeração dos faróis

Reduzir o ruído da ventoinha de arrefecimento do farol exige uma abordagem sistêmica, em vez de focar apenas em um único componente.

Os engenheiros podem melhorar o desempenho acústico otimizando o design das pás, reduzindo a velocidade do ventilador através de ventiladores maiores e aprimorando os caminhos do fluxo de ar dentro da carcaça do farol. Materiais de isolamento de vibração, como almofadas de silicone, também podem ajudar a prevenir a ressonância estrutural.

Além disso, o teste completo do sistema é essencial. Avaliar um ventilador de resfriamento CC As medições realizadas apenas em condições de ar livre podem não representar com precisão o ruído operacional real dentro do conjunto do farol.

Combinando otimização aerodinâmica, melhorias no projeto mecânico e estratégias adequadas de controle de velocidade, os fabricantes podem reduzir significativamente o ruído nos sistemas de refrigeração dos faróis automotivos.
