Um ventilador de refrigeração CC sem escovas é amplamente utilizado em dispositivos eletrônicos, equipamentos industriais, sistemas automotivos e aplicações de iluminação LED. Comparado com os motores com escovas tradicionais, o Ventilador de resfriamento CC A utilização de um motor sem escovas oferece maior vida útil, menor ruído, maior eficiência e melhor confiabilidade.

Compreender os princípios de funcionamento e a estrutura interna de um ventilador de refrigeração ajuda os engenheiros a selecionar os produtos adequados e a otimizar os sistemas de gestão térmica.

Este artigo apresenta os principais componentes internos, princípios de funcionamento e parâmetros-chave de desempenho de um ventilador de refrigeração CC sem escovas.

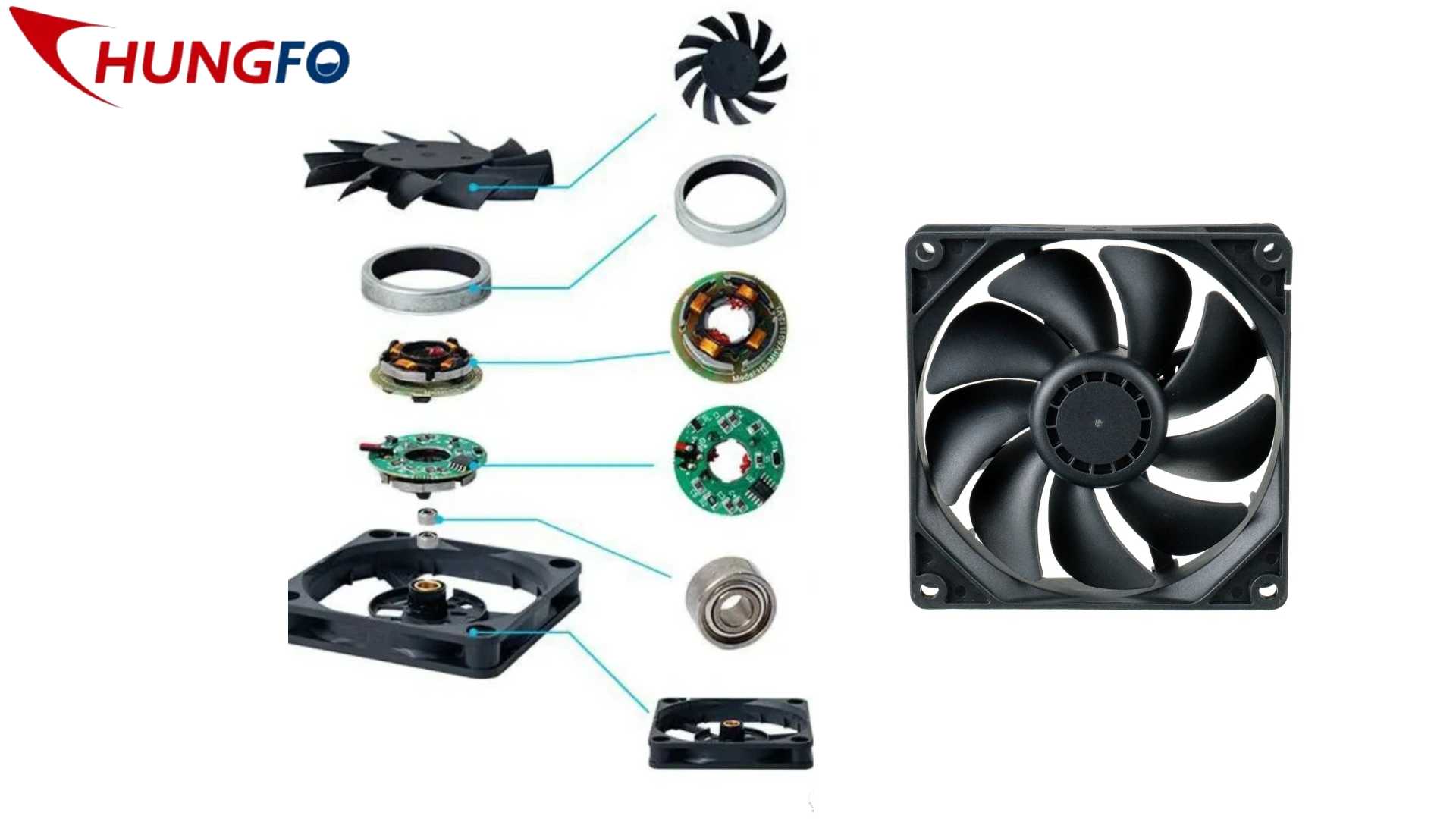

Conjunto do rotor de um ventilador de refrigeração CC

O conjunto do rotor é a parte giratória do ventilador e é responsável por gerar o fluxo de ar.

Os principais componentes incluem as pás do ventilador, o eixo do rotor, o anel magnético e a estrutura magnética.

As pás do ventilador são os elementos principais responsáveis pela geração do fluxo de ar. Quando o rotor gira em alta velocidade, as pás empurram o ar através da estrutura do ventilador, produzindo o fluxo de ar necessário para o resfriamento.

O eixo da ventoinha suporta e estabiliza a rotação das pás da ventoinha. Ele mantém o equilíbrio do rotor durante a operação em alta velocidade.

O anel magnético do rotor é geralmente feito de materiais de ímã permanente. Ele fornece o campo magnético necessário para o funcionamento do motor e desempenha um papel fundamental na inversão dos polos magnéticos e no controle da velocidade de rotação.

A estrutura em forma de anel magnético fixa o anel magnético em posição e garante a estabilidade estrutural durante a rotação.

Em conjunto, esses componentes formam o conjunto rotativo de um ventilador de refrigeração CC sem escovas, permitindo que o ventilador gere um fluxo de ar contínuo.

Conjunto do estator da ventoinha de refrigeração

O estator é a parte fixa do motor e é responsável por gerar o campo eletromagnético que aciona o rotor.

O conjunto do estator inclui principalmente molas de suporte, rolamentos, anéis de retenção e a estrutura do motor.

A mola de suporte ajuda a manter o espaçamento adequado entre os componentes internos e auxilia na estabilização da posição do eixo.

Os rolamentos proporcionam uma rotação suave e estável do rotor. Rolamentos de alta qualidade permitem que o ventilador de refrigeração CC opere em alta velocidade, mantendo baixo atrito e longa vida útil.

O anel de retenção fixa os componentes rotativos no lugar e garante que o conjunto do rotor permaneça devidamente alinhado.

O núcleo do motor gera o campo eletromagnético que determina a direção e a velocidade de rotação.

Estrutura da moldura do ventilador

A estrutura externa da ventoinha de refrigeração fornece suporte mecânico para o conjunto do motor e direciona o fluxo de ar através da ventoinha.

A estrutura da ventoinha desempenha duas funções importantes. Primeiro, ela mantém o motor e os componentes do rotor em posição. Segundo, ela ajuda a direcionar o fluxo de ar de forma eficiente através do canal da ventoinha para melhorar o desempenho de refrigeração.

Um projeto de estrutura adequado pode melhorar significativamente a eficiência do fluxo de ar e reduzir o ruído aerodinâmico.

Sistema de controle eletrônico e de motor

O sistema de motor é o componente principal que aciona um ventilador de refrigeração CC sem escovas.

Normalmente inclui uma placa de circuito impresso, chapas de aço silício (núcleo do estator) e revestimentos isolantes.

A placa de circuito controla o consumo de energia e gerencia a entrada e saída de sinais. Ela também regula a velocidade do motor e a estabilidade de operação.

As lâminas de aço silício, que formam o núcleo magnético do estator, são revestidas com enrolamentos de cobre. Quando a corrente elétrica passa pelas bobinas, um campo magnético é gerado e interage com os ímãs do rotor, produzindo rotação.

As tampas superior e inferior da estrutura do estator fornecem isolamento e proteção estrutural para o conjunto do motor.

Principais parâmetros de desempenho de um ventilador de refrigeração CC

Tamanho do ventilador

O tamanho de um ventilador de refrigeração CC é normalmente expresso pelas dimensões externas e pela espessura do ventilador. A unidade de medida é milímetros. Por exemplo, um 4010 ventilador Refere-se a um ventilador com dimensões de 40 mm por 40 mm e espessura de 10 mm.

Tensão nominal

A tensão nominal refere-se à tensão de operação necessária para o funcionamento normal do ventilador. As especificações de tensão comuns para ventiladores de refrigeração CC sem escovas incluem 5V, 12V, 24V e 48V.

Velocidade do ventilador

A velocidade do ventilador indica a rapidez com que o ventilador gira e é medida em rotações por minuto (RPM). Uma velocidade mais alta geralmente produz um fluxo de ar maior. Os fabricantes costumam classificar a velocidade do ventilador em diferentes níveis, como ultra-alta, alta, média e baixa, para atender a diferentes requisitos de aplicação.

Fluxo de ar

O fluxo de ar é um indicador importante da capacidade de refrigeração de um ventilador. Geralmente é medido em pés cúbicos por minuto (CFM). Em algumas regiões, pode ser expresso em metros cúbicos por minuto (CMM), onde 1 CMM equivale a 35,31 CFM.

Pressão Estática

A pressão estática representa a capacidade do ventilador de vencer a resistência ao fluxo de ar. Ela afeta diretamente o desempenho da ventilação e da dissipação de calor. A pressão estática é comumente medida em mm-H2O ou inH2O.

Nível de ruído

O nível de ruído é outro parâmetro importante na avaliação de um ventilador de refrigeração CC. Embora não afete diretamente o desempenho de refrigeração, desempenha um papel importante em ambientes onde o funcionamento silencioso é necessário. Os níveis de ruído são normalmente medidos em decibéis (dBA).

Sistema de rolamentos

O sistema de rolamentos é considerado o componente mecânico principal de um ventilador de refrigeração CC sem escovas. Ele determina a vida útil mecânica e a estabilidade operacional do ventilador. Os tipos mais comuns são rolamentos de esferas e rolamentos de bucha.

Conectores de ventilador

Os conectores de ventoinhas são frequentemente negligenciados, mas são importantes para a integração do sistema. Os tipos de conectores mais comuns incluem conectores de dois pinos, três pinos e quatro pinos, bem como configurações de polaridade direta e reversa.

Circuito eletrônico de um ventilador de refrigeração CC sem escovas

Os micromotores CC são amplamente utilizados em eletrodomésticos e equipamentos eletrônicos. Em computadores, ventiladores CC são comumente usados para dissipação de calor.

Um ventilador de refrigeração CC sem escovas utiliza uma estrutura de motor sem escovas que elimina as desvantagens dos motores com escovas tradicionais, como desgaste mecânico, ruído elevado e vida útil curta.

Muitos circuitos de ventiladores sem escovas são baseados em geradores de pulsos de sensores Hall. Esses circuitos têm um projeto simples e oferecem desempenho estável.

Em sistemas elétricos automotivos e industriais, os ambientes eletromagnéticos podem ser complexos. Portanto, os ventiladores de refrigeração devem ter uma forte capacidade anti-interferência.

Porque Ventoinhas DC sem escovas Operando sem escovas mecânicas, produzem interferência eletromagnética mínima e oferecem maior vida útil mecânica em comparação com os motores com escovas tradicionais. Por esse motivo, são amplamente utilizados em aplicações que exigem refrigeração forçada confiável em equipamentos eletrônicos e elétricos.
