Em muitos campos, como eletrônicos, eletrodomésticos, equipamentos médicos e agrícolas, ventiladores de fluxo cruzado tornaram-se gradualmente a primeira escolha para soluções de dissipação de calor eficientes e silenciosas devido ao seu método exclusivo de fornecimento de ar e projeto estrutural. Este artigo analisará brevemente as características estruturais, as vantagens de aplicação e as diferenças entre ventiladores de fluxo cruzado e ventiladores de fluxo axial sob três perspectivas: princípio, comparação e testes de desempenho.

1. Estrutura e características do fluxo de ar dos ventiladores de fluxo cruzado

Ventiladores de fluxo cruzado (também conhecidos como ventiladores de fluxo cruzado ou ventiladores de admissão radial) são compostos por impulsores cilíndricos de múltiplas pás, volutas e linguetas de voluta. O impulsor é parcialmente aberto e parcialmente cercado pela voluta. A entrada de ar é uma estrutura aberta e não há entradas de ar em ambos os lados como ventiladores centrífugos. Quando o ventilador está funcionando, o fluxo de ar entra na grade de pás do lado aberto, passa pelo impulsor e é descarregado da voluta do outro lado, formando um amplo fluxo de ar de trabalho. O fluxo de ar interno é complexo e em um estado instável. Foi observado que um centro de vórtice será formado no impulsor, geralmente próximo à lingueta da voluta. O vórtice afeta a eficiência e a estabilidade do ventilador: quando o vórtice está próximo à lingueta da voluta, o ventilador tem melhor desempenho e maior eficiência; se o vórtice estiver longe da lingueta da voluta, a área de circulação aumenta, a eficiência do ventilador diminui e a estabilidade do fluxo enfraquece. A estrutura da concha, a posição da lingueta da voluta e a diferença de pressão entre a entrada e a saída afetarão a posição do vórtice. Atualmente, a otimização ainda precisa se basear em verificações experimentais. Características da aplicação: Uma grande vazão pode ser alcançada mesmo com um diâmetro pequeno; A distribuição da pressão do vento é relativamente uniforme; É adequado para estruturas de tiras longas ou equipamentos que requerem resfriamento uniforme (como telas de exibição, purificadores, etc.); Instalação flexível, estrutura compacta, adequada para espaços planos.

2. Comparação de desempenho entre ventiladores de fluxo cruzado e ventiladores de fluxo axial

Ventiladores de fluxo axial entregam ar fluindo ao longo da direção axial e são frequentemente usados em ocasiões de ventilação que exigem pressão de vento concentrada e grande fluxo. É composto principalmente de um coletor de vento, um impulsor, uma palheta guia e um difusor. O impulsor é um componente rotativo e os outros componentes são fixos. O ventilador de fluxo axial tem um design flexível e a curva de desempenho é bastante afetada pelo ângulo de instalação da lâmina. Embora tenha certas vantagens em volume de ar e eficiência de conversão de energia, ele contrasta com o ventilador de fluxo cruzado nos seguintes aspectos: Itens de comparação Ventilador de fluxo cruzado Ventilador de fluxo axial Direção do fluxo de ar Horizontalmente através do impulsor Axialmente através do impulsor Características de descarga de ar Descarga de ar uniforme, adequada para tiras longas Descarga de ar concentrada, adequada para resfriamento forçado local Estrutura de instalação Plano e compacto, adequado para cenas com espaço limitado Requer uma profundidade de instalação maior e a estrutura é relativamente espessa Desempenho de ruído Operação em baixa velocidade, baixo ruído Ruído ligeiramente alto em alta velocidade Aplicações comuns Equipamentos de exibição, módulos de energia, purificadores de ar Condicionadores de ar, dutos de dissipação de calor, dissipação de calor de grandes aparelhos elétricos.

3. Experimento de desempenho do ventilador de resfriamento e métodos de teste reais

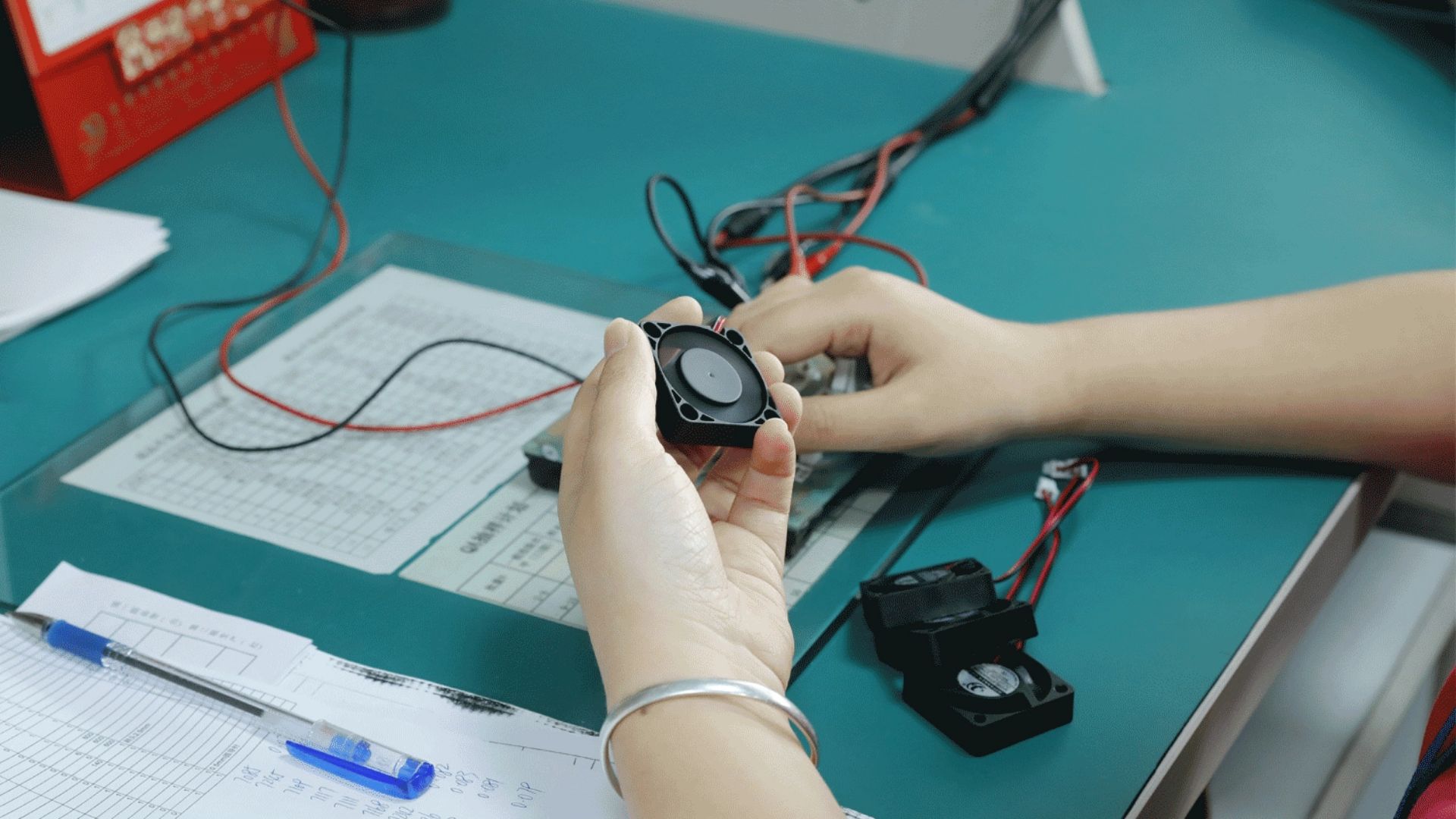

Ventilador de refrigeração O projeto não se baseia apenas em cálculos teóricos, mas também precisa verificar seu desempenho por meio de experimentos. Como um dispositivo amplamente utilizado, o desempenho aerodinâmico dos ventiladores de fluxo cruzado é frequentemente testado das seguintes maneiras.

Tipo de dispositivo experimental Dispositivo experimental de admissão: adequado para ocasiões de dutos de sucção, estrutura simples, uso frequente; Dispositivo experimental de exaustão: usado para ventiladores de dutos de saída de ar; Dispositivo combinado de admissão e exaustão: adequado para equipamentos com dutos na entrada e na saída, testes mais abrangentes.

Método de medição de parâmetros de desempenho O desempenho do ventilador se concentra principalmente nos seguintes parâmetros:

Taxa de fluxo (Q) : pode ser medido pelo coletor (arco ou cone), e o coeficiente de perda φ (geralmente 0,98~0,99) é levado em consideração;

C pressão ind: composto de pressão estática e pressão dinâmica, afetando a intensidade do suprimento de ar;

Potência (N): A potência do eixo do ventilador é obtida através do dinamômetro de torque ou dinamômetro elétrico;

Eficiência: obtido com base na relação entre a potência de entrada e a pressão do ar no volume de ar de saída.

Esses parâmetros constroem em conjunto a curva de desempenho do ventilador, que é usada para otimizar o design do produto e a seleção real.

4. Resumo

Vantagens de uso comum de ventiladores de fluxo cruzado Adequado para requisitos de saída de ar de longa distância: como módulos de energia, resfriamento de tela, saídas de purificação; Instalação flexível e estrutura compacta: economiza espaço, especialmente adequado para dispositivos embarcados; Bom efeito de operação silenciosa: amplamente utilizado em ambientes médicos e de escritório; Volume de ar uniforme e forte controlabilidade: atende às necessidades de dissipação de calor equilibrada ou fornecimento de ar; Controle preciso com acionamento CC: é possível a regulação inteligente da velocidade.
