Os dispositivos eletrônicos tornaram-se cada vez mais compactos, potentes e inteligentes ao longo da última década. Seja em automação industrial, instrumentos médicos, sistemas de comunicação, equipamentos de armazenamento de energia, dispositivos de segurança ou eletrônicos de consumo, esses sistemas geram mais calor do que nunca. O gerenciamento térmico eficaz deixou de ser apenas uma consideração de projeto e tornou-se um fator crítico que determina a confiabilidade, a eficiência e a vida útil do produto.

Entre várias soluções de resfriamento, o Ventilador sem escovas tornou-se a opção preferida devido à sua alta eficiência, longa vida operacional, desempenho estável e baixos requisitos de manutenção. Um motor sem escovas moderno pode operar continuamente por dezenas de milhares de horas consumindo relativamente pouca energia, tornando-o ideal para equipamentos que funcionam ininterruptamente.

No entanto, os requisitos de resfriamento raramente são constantes. Um servidor pode gerar pouco calor enquanto está ocioso, mas exigir fluxo de ar máximo durante processamento intenso. Um controlador industrial pode apresentar cargas térmicas variáveis dependendo dos ciclos de produção. Um dispositivo médico pode precisar de operação extremamente silenciosa em condições normais, enquanto ainda é capaz de fornecerresfriamento potente quando as temperaturas aumentam. Simplesmente permitir que um ventilador opere em velocidade máxima o tempo todo desperdiça energia, aumenta o ruído e reduz a vida útil dos componentes.

É por isso que a Modulação por Largura de Pulso, comumente conhecida como PWM, tornou-se o padrão da indústria para controle de velocidade. Em vez de reduzir a tensão de alimentação, a PWM regula de forma inteligente a velocidade do motor por meio de sinais digitais de controle, permitindo que o ventilador forneça apenas o fluxo de ar necessário em determinado momento.

Hoje, a tecnologia de resfriamento controlada por PWM é amplamente utilizada em servidores, equipamentos de telecomunicações, gabinetes de controle industrial, sistemas de carregamento de veículos elétricos, sistemas de armazenamento de energia em baterias, eletrodomésticos inteligentes, dispositivos médicos e muitas outras aplicações. À medida que o gerenciamento inteligente de temperatura se torna cada vez mais importante, compreender como a PWM funciona tornou-se valioso não apenas para engenheiros, mas também para gerentes de compras e fabricantes de equipamentos que selecionam a solução de resfriamento adequada.

Este artigo explica como a PWM regula um ventilador 12v 120mm, por que ela apresenta melhor desempenho do que o controle tradicional por tensão e como as empresas podem selecionar o Ventilador de Resfriamento CC mais adequado para confiabilidade a longo prazo.

Compreendendo a Modulação por Largura de Pulso

A Modulação por Largura de Pulso é um método de controle eletrônico que ajusta a velocidade do motor sem alterar continuamente a tensão de entrada. Em vez de fornecer uma tensão menor para reduzir a velocidade, o controlador alterna rapidamente o sinal de energia entre os estados LIGADO e DESLIGADO milhares de vezes por segundo.

Durante cada ciclo de comutação, a proporção de tempo em que o sinal permanece LIGADO é chamada de ciclo de trabalho. Ao ajustar esse ciclo de trabalho, o controlador determina a potência média entregue ao motor, enquanto ainda fornece a tensão operacional total durante cada pulso.

Por exemplo, se o sinal PWM permanecer LIGADO por apenas um quarto de cada ciclo, o ciclo de trabalho será de 25 por cento. Se permanecer LIGADO durante metade do ciclo, o ciclo de trabalho será de 50 por cento. Com um ciclo de trabalho de 100 por cento, o sinal permanece totalmente LIGADO, permitindo que o ventilador opere em sua velocidade nominal máxima.

Embora o conceito pareça simples, esse processo de comutação rápida cria uma regulação de velocidade altamente eficiente porque a energia elétrica é transferida com perda mínima de potência. Como o motor sempre recebe a tensão total durante cada pulso, ele mantém um torque mais forte do que um motor operando com tensão reduzida.

Essa característica torna a PWM especialmente adequada para projetos modernos de Ventilador sem escovas, nos quais eficiência, controle preciso de velocidade e confiabilidade são essenciais.

Por que os Ventiladores sem escovas modernos de 12V preferem PWM

Muitos ventiladores de resfriamento antigos ajustavam a velocidade reduzindo a tensão de alimentação. Embora esse método possa diminuir a velocidade de rotação, ele também reduz o torque do motor. Em tensões suficientemente baixas, o motor pode falhar ao iniciar ou girar de forma inconsistente, especialmente quando a resistência ambiental ou o atrito dos rolamentos aumenta.

A PWM resolve esses problemas mantendo uma fonte de alimentação constante de 12 volts enquanto controla a operação do motor de forma independente.

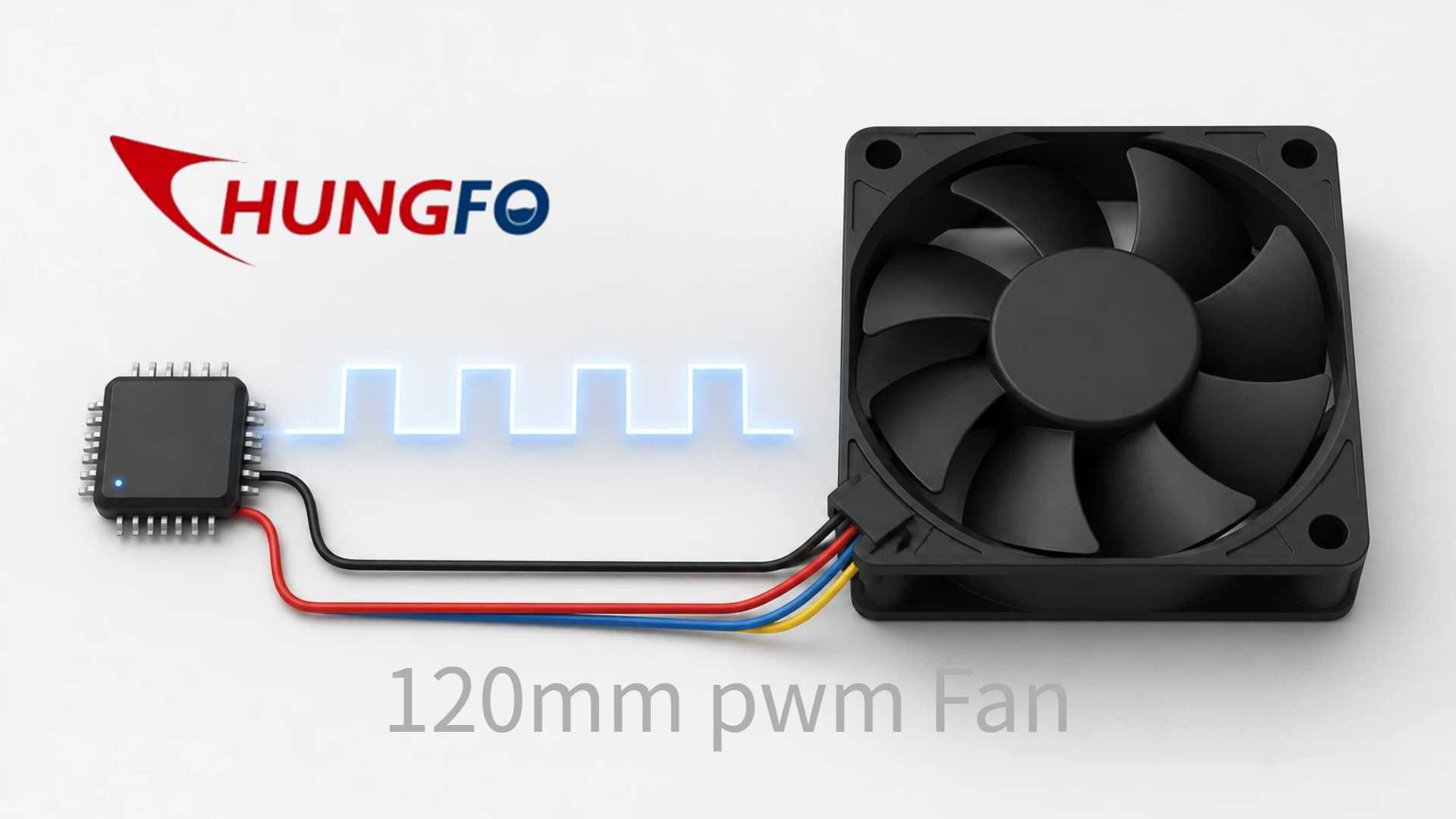

Em um Ventilador sem escovas típico de quatro fios, dois fios fornecem alimentação e aterramento, um fio envia sinais do tacômetro para monitoramento de RPM e o quarto fio recebe o sinal de controle PWM gerado pelo controlador do sistema.

Em vez de interromper a fonte de alimentação principal, o sinal PWM se comunica diretamente com o controlador interno do motor. O controlador interpreta o ciclo de trabalho recebido e ajusta a comutação eletrônica de acordo. Como resultado, a velocidade do ventilador muda suavemente enquanto mantém uma operação elétrica estável.

Como os componentes eletrônicos internos continuam recebendo uma fonte de alimentação constante, o ventilador pode operar de forma confiável em uma faixa de velocidade muito mais ampla do que as alternativas controladas por tensão.

Isso é particularmente importante para sistemas de resfriamento de precisão nos quais o fluxo de ar deve acompanhar de perto as mudanças nas condições térmicas sem introduzir instabilidade ou ruído acústico excessivo.

O Princípio de Funcionamento Interno dos Ventiladores Controlados por PWM

Para compreender melhor a regulação por PWM, é útil examinar a estrutura interna de um ventilador de resfriamento sem escovas.

Ao contrário dos motores com escovas, que dependem de escovas físicas para a comutação elétrica, os motores sem escovas utilizam ímãs permanentes fixados ao rotor enquanto as bobinas eletromagnéticas permanecem fixas dentro do estator.

Sensores de efeito Hall detectam continuamente a posição do rotor.

Um circuito controlador integrado processa esses sinais dos sensores e energiza os enrolamentos adequados do estator no momento precisamente correto.

Quando o controle PWM é adicionado, o circuito controlador também recebe instruções digitais indicando a velocidade operacional desejada.

Em vez de simplesmente reduzir a potência elétrica, o controlador ajusta de forma inteligente o tempo de comutação e o comportamento de chaveamento de acordo com o ciclo de trabalho da PWM.

Como toda a comutação ocorre eletronicamente, praticamente não há desgaste mecânico causado por contato elétrico.

Esse projeto sem escovas contribui significativamente para a vida útil excepcional associada aos ventiladores de resfriamento modernos.

Para equipamentos de nível industrial que operam continuamente durante todo o ano, essa durabilidade representa uma grande vantagem em relação aos motores tradicionais com escovas.

Frequência PWM e por que 25 kHz é o padrão da indústria

Uma pergunta frequentemente feita por engenheiros diz respeito à frequência PWM.

Por que a maioria dos fabricantes recomenda aproximadamente 25 quilohertz?

A resposta envolve tanto o desempenho do motor quanto a audição humana.

Se a PWM operar em frequências relativamente baixas, o ruído de comutação poderá se tornar audível. As transições rápidas entre LIGADO e DESLIGADO produzem vibrações que podem gerar sons agudos incômodos.

A maioria das pessoas consegue ouvir frequências de até aproximadamente 20 quilohertz.

Ao selecionar uma frequência PWM em torno de 25 quilohertz, os fabricantes deslocam a frequência de comutação além da faixa normal de audição, reduzindo significativamente o ruído audível.

Frequências mais altas também permitem um controle do motor mais suave porque o controlador recebe atualizações de controle mais frequentes.

No entanto, aumentar a frequência indefinidamente não é benéfico.

Frequências de comutação extremamente altas aumentam as perdas de comutação eletrônica e podem gerar interferência eletromagnética desnecessária.

Portanto, aproximadamente 25 quilohertz tornou-se um excelente equilíbrio entre eficiência, conforto acústico, estabilidade eletrônica e compatibilidade de fabricação.

Hoje, muitos fabricantes de servidores, empresas de automação industrial e fornecedores de equipamentos de telecomunicações especificam o controle PWM de 25 quilohertz como parte dos requisitos de seus sistemas de resfriamento.

Como o ciclo de trabalho altera a velocidade do ventilador

O ciclo de trabalho é o parâmetro mais importante no controle PWM.

Em vez de alterar continuamente a tensão, o controlador simplesmente muda por quanto tempo cada pulso de comutação permanece ativo.

Um ciclo de trabalho baixo fornece menos potência média, fazendo com que o motor gire mais lentamente.

À medida que o ciclo de trabalho aumenta, o fluxo de ar, a pressão estática e a velocidade de rotação aumentam gradualmente.

Por exemplo, um ventilador sem escovas operando com ciclo de trabalho de 20 por cento pode fornecer fluxo de ar suficiente para operação em espera.

Quando as temperaturas internas aumentam, o controlador pode aumentar automaticamente o ciclo de trabalho para 50 por cento, fornecendo resfriamento adicional enquanto mantém uma operação relativamente silenciosa.

Durante a carga máxima do sistema, o ciclo de trabalho pode aumentar para 100 por cento, permitindo que o ventilador forneça sua maior capacidade de fluxo de ar.

Como esse ajuste ocorre continuamente, o sistema de resfriamento responde dinamicamente às mudanças nas condições ambientais.

Em vez de desperdiçar energia por meio da operação contínua em velocidade máxima, o PWM permite um gerenciamento térmico inteligente que equilibra desempenho de resfriamento, consumo de energia e conforto acústico.

Controladores inteligentes modernos frequentemente combinam sensores de temperatura, microcontroladores e algoritmos PWM para otimizar automaticamente o resfriamento durante todo o ciclo de operação do equipamento.

Essa estratégia de resfriamento adaptativo agora é comum em computadores industriais, sistemas de manufatura inteligente, estações base de comunicação, sistemas de armazenamento de energia em baterias, instrumentos laboratoriais de precisão e eletrônicos de consumo de alto desempenho.

Mesmo produtos compactos que exigem uma ventilador 5015 de 24 Vsolução adotam cada vez mais princípios PWM para melhorar a eficiência e reduzir o consumo desnecessário de energia, demonstrando como o controle digital de velocidade se tornou um recurso padrão em diversas plataformas de tensão.

PWM versus regulação de tensão tradicional

Embora tanto o controle PWM quanto a regulação de tensão possam reduzir a velocidade de um ventilador de resfriamento, seus princípios de funcionamento são fundamentalmente diferentes. Compreender essas diferenças ajuda os engenheiros a selecionar a solução de resfriamento mais adequada para seus equipamentos.

A regulação de tensão altera a velocidade do motor reduzindo a tensão de alimentação. Por exemplo, um ventilador de 12 V pode receber apenas 9 V ou 7 V para diminuir sua rotação. Embora esse método pareça simples, ele também reduz o torque disponível do motor. Sob alta resistência ou em ambientes de baixa temperatura, o ventilador pode ter dificuldade para iniciar, girar de forma irregular ou até parar completamente.

O controle PWM evita esses problemas porque o motor continua recebendo uma fonte de alimentação estável de 12 V. Apenas o sinal de controle muda, permitindo que o circuito interno de acionamento regule a operação do motor sem sacrificar o desempenho de partida.

Essa abordagem oferece várias vantagens importantes. O motor inicia de forma mais confiável, mantém rotação estável em velocidades mais baixas, responde rapidamente às mudanças de temperatura e gera menos calor desnecessário dentro do acionador eletrônico. Esses benefícios explicam por que equipamentos industriais modernos, servidores, sistemas de comunicação e dispositivos médicos dependem cada vez mais de PWM em vez de simples ajuste de tensão.

Para aplicações que exigem gerenciamento preciso do fluxo de ar, o PWM tornou-se a tecnologia preferida para todo ventilador CC de alta qualidade.

Ventiladores sem escovas de três e quatro fios

Outra dúvida comum diz respeito à diferença entre ventiladores de resfriamento de três e quatro fios.

Um ventilador sem escovas de três fios normalmente inclui um fio de alimentação positivo, um fio de aterramento e um fio de saída do tacômetro. O tacômetro informa continuamente a velocidade de rotação do ventilador ao controlador, permitindo que o sistema monitore as condições de operação. No entanto, o controle de velocidade geralmente depende da alteração da tensão de alimentação.

Um ventilador de quatro fios adiciona um fio de controle PWM independente. Em vez de variar a tensão de entrada, o controlador envia sinais digitais PWM por esse quarto fio enquanto o ventilador continua recebendo uma alimentação constante de 12 V.

Separar o fornecimento de energia do controle de velocidade oferece vários benefícios importantes.

O ventilador pode operar suavemente em uma faixa de RPM muito mais ampla.

O desempenho em baixa velocidade torna-se mais estável.

A resposta à temperatura torna-se mais rápida.

A precisão da velocidade melhora significativamente.

O ruído pode ser reduzido sem sacrificar o desempenho de resfriamento.

Essas vantagens tornam os ventiladores PWM de quatro fios a escolha preferida para sistemas eletrônicos inteligentes onde é necessário gerenciamento térmico automático.

Aplicações comuns de ventiladores de resfriamento controlados por PWM

A tecnologia PWM agora é encontrada em quase todos os setores que exigem gerenciamento térmico confiável.

Equipamentos de automação industrial utilizam resfriamento inteligente para manter temperaturas estáveis dentro de gabinetes elétricos, controladores programáveis e sistemas de controle de movimento.

Equipamentos de comunicação dependem de resfriamento contínuo porque switches de rede, dispositivos de transmissão óptica e data centers operam vinte e quatro horas por dia. O ajuste dinâmico do fluxo de ar reduz o consumo de energia enquanto mantém um desempenho de rede confiável.

Equipamentos médicos também se beneficiam da regulação PWM. Instrumentos de diagnóstico, sistemas de monitoramento de pacientes, analisadores laboratoriais e equipamentos de imagem frequentemente exigem baixo ruído acústico e temperaturas de operação altamente estáveis. O PWM permite uma operação silenciosa durante cargas normais e aumenta automaticamente o fluxo de ar quando um resfriamento adicional se torna necessário.

Os sistemas de armazenamento de energia representam outra aplicação em rápida expansão. Pacotes de baterias de lítio geram diferentes quantidades de calor dependendo das condições de carga e descarga. O controle PWM inteligente permite que o desempenho de resfriamento corresponda às condições de operação da bateria, melhorando tanto a eficiência quanto a vida útil da bateria.

As estações de carregamento de veículos elétricos tornaram-se outro mercado importante. O carregamento rápido gera calor significativo dentro dos módulos de potência e conversores. Ajustar automaticamente a velocidade do ventilador ajuda a melhorar a confiabilidade do carregamento, reduzindo o consumo desnecessário de energia durante a operação em espera.

Os eletrônicos de consumo também continuam adotando o resfriamento controlado por PWM. Computadores para jogos, estações de trabalho profissionais, servidores domésticos, aparelhos inteligentes e sistemas de entretenimento se beneficiam de uma operação mais silenciosa e maior eficiência energética.

Até mesmo produtos eletrônicos compactos que utilizam um design de ventilador de 5 volts incorporam cada vez mais controle PWM inteligente para otimizar o resfriamento enquanto minimizam o consumo de energia.

Escolhendo o Ventilador de Resfriamento CC Adequado

Selecionar o ventilador de resfriamento correto envolve muito mais do que simplesmente combinar a tensão.

Os engenheiros devem primeiro determinar o fluxo de ar necessário com base no calor total gerado pelo equipamento. O fluxo de ar é normalmente medido em pés cúbicos por minuto, enquanto a pressão estática torna-se particularmente importante quando o fluxo de ar precisa passar por dissipadores de calor densos, filtros ou canais de ventilação confinados.

Os requisitos de ruído também devem ser considerados cuidadosamente. Equipamentos de escritório, dispositivos médicos e eletrônicos de consumo frequentemente exigem uma operação extremamente silenciosa, tornando os ventiladores controlados por PWM uma excelente escolha, pois reduzem automaticamente a velocidade sempre que o fluxo de ar total não é necessário.

A seleção do rolamento afeta diretamente a vida útil. Rolamentos de bucha fornecem soluções econômicas para equipamentos de uso geral, enquanto rolamentos duplos de esferas oferecem uma vida operacional significativamente mais longa e melhor desempenho sob altas temperaturas ou operação contínua.

As condições ambientais nunca devem ser ignoradas. Equipamentos operando ao ar livre ou em ambientes industriais agressivos podem exigir resistência à poeira, proteção contra umidade, resistência à corrosão ou amplas faixas de temperatura de operação.

A compatibilidade com o sistema de controle é igualmente importante. Os engenheiros devem confirmar se o controlador suporta comunicação PWM padrão e se o retorno de RPM é necessário para o monitoramento do sistema.

Selecionar um Ventilador sem Escovas de alta qualidade de um fabricante experiente garante que todos esses fatores de desempenho trabalhem juntos para fornecer resfriamento confiável de longo prazo.

Por que fabricantes em todo o mundo escolhem a Chungfo Fan

O resfriamento confiável começa com uma fabricação confiável.

A Chungfo Fan é especializada em soluções de gerenciamento térmico há mais de vinte anos, atendendo clientes nos setores de automação industrial, eletrônicos de consumo, equipamentos médicos, telecomunicações, refrigeração, fontes de alimentação, energia renovável e fabricação inteligente.

Nosso portfólio de produtos inclui ventiladores axiais CC, ventiladores axiais CA, sopradores centrífugos, ventiladores de fluxo cruzado,ventiladores sem estruturae soluções de resfriamento personalizadas projetadas para atender a diversos requisitos de aplicação.

Nossa instalação de fabricação utiliza linhas de produção automatizadas avançadas apoiadas por sistemas abrangentes de gerenciamento de qualidade. Cada etapa da produção é cuidadosamente monitorada para garantir desempenho consistente dos produtos.

Cada Ventilador sem Escovas passa por uma inspeção rigorosa antes do envio, incluindo testes de fluxo de ar, medição de pressão estática, verificação de velocidade, teste de equilíbrio dinâmico, avaliação de ruído, inspeção de segurança elétrica, operação em alta temperatura, testes de confiabilidade em baixa temperatura e validação de resistência de longa duração.

Nossa equipe de engenharia também trabalha em estreita colaboração com clientes OEM e ODM para fornecer soluções térmicas personalizadas.

Os serviços incluem otimização de parâmetros PWM, personalização de velocidade, configuração de conectores, personalização de cabos, design à prova d'água, proteção com classificação IP, seleção de rolamentos, otimização de motores e marcas próprias.

Seja para clientes que precisam de um produto compacto com ventilador de 5 volts para eletrônicos portáteis ou de um Ventilador de Resfriamento CC de alto desempenho para equipamentos industriais exigentes, a Chungfo Fan oferece capacidades de fabricação confiáveis apoiadas por suporte de engenharia experiente.

Ao combinar tecnologia avançada de produção com controle de qualidade rigoroso, ajudamos os clientes a melhorar a confiabilidade dos produtos enquanto encurtamos os ciclos de desenvolvimento e reduzimos o risco geral dos projetos.

Tendências Futuras da Tecnologia de Resfriamento PWM

O gerenciamento térmico continua evoluindo junto com os avanços em inteligência artificial, automação industrial, computação em nuvem, energia renovável e transporte elétrico.

Os futuros sistemas de resfriamento se tornarão cada vez mais inteligentes, em vez de simplesmente operar em velocidades fixas.

Sensores de temperatura integrados, algoritmos de controle inteligentes, conectividade com a Internet das Coisas e tecnologias de manutenção preditiva permitirão que os ventiladores de resfriamento respondam automaticamente às mudanças nas condições de operação.

A inteligência artificial pode até prever cargas térmicas futuras com base no comportamento dos equipamentos, permitindo que os sistemas PWM ajustem o fluxo de ar antes que ocorra superaquecimento.

As regulamentações de eficiência energética em todo o mundo também estão incentivando os fabricantes a adotar soluções de resfriamento mais inteligentes que reduzam o consumo de eletricidade sem comprometer o desempenho.

À medida que os dispositivos eletrônicos continuam ficando menores enquanto produzem maior poder computacional, a demanda por tecnologia inteligente de Ventilador sem Escovas continuará crescendo em praticamente todos os setores.

Conclusão

A Modulação por Largura de Pulso transformou a maneira como os sistemas modernos de resfriamento operam. Em vez de depender da redução ineficiente de tensão, o PWM utiliza sinais digitais inteligentes para regular a velocidade do motor com precisão notável enquanto mantém a tensão operacional completa.

Essa abordagem proporciona operação mais suave, maior eficiência, menor ruído, melhor desempenho de partida, menor consumo de energia e maior vida útil. Essas vantagens explicam por que o PWM se tornou o método de controle padrão para os produtos atuais de Ventilador sem Escovas de 12V.

Da automação industrial e telecomunicações a equipamentos médicos, armazenamento de energia em baterias, infraestrutura de carregamento de veículos elétricos e eletrônicos de consumo, as soluções de resfriamento controladas por PWM continuam apoiando a próxima geração de sistemas eletrônicos de alto desempenho.

Escolher oVentilador Axial de 230vadequado envolve mais do que selecionar a tensão correta. Fluxo de ar, pressão estática, design dos rolamentos, compatibilidade de controle, proteção ambiental, qualidade de fabricação e suporte de engenharia contribuem para a confiabilidade de longo prazo.

Com décadas de experiência em fabricação, capacidades avançadas de produção e compromisso com a inovação contínua, a Chungfo Fan permanece dedicada a fornecer soluções de resfriamento eficientes, confiáveis e personalizadas para clientes em todo o mundo. Seja qual for o seu projeto, exigindo um ventilador de resfriamento industrial padrão, um design especializado de ventilador de 5 volts ou uma solução de gerenciamento térmico totalmente personalizada, nossa equipe experiente está pronta para ajudar você a alcançar desempenho confiável mesmo nas aplicações mais exigentes.
