À medida que a automação industrial, a manufatura inteligente, a eletrônica de potência, a energia renovável, as telecomunicações e os sistemas de controle inteligentes continuam a se desenvolver, os componentes eletrônicos são cada vez mais instalados dentro de invólucros industriais compactos e armários de controle. Inversores de frequência, acionamentos servo, CLPs, fontes de alimentação, relés, contatores, módulos de comunicação, inversores e outros componentes eletrônicos de potência geram calor durante a operação normal.

Quando esse calor não pode ser removido de forma eficaz, a temperatura interna do invólucro aumenta gradualmente. O calor excessivo pode afetar o desempenho dos componentes, acelerar o envelhecimento, reduzir a vida útil operacional, aumentar as taxas de falha e, eventualmente, afetar a confiabilidade de todo o sistema industrial.

Por esse motivo, selecionar o ventilador de resfriamento correto para o invólucro é uma parte importante do projeto de equipamentos industriais. A escolha de um ventilador não deve ser baseada apenas em seu tamanho físico ou fluxo de ar máximo. Os engenheiros também precisamavaliar a carga térmica, o fluxo de ar, a pressão estática, a direção do fluxo de ar, a tensão, o ruído, o espaço de instalação, as condições ambientais, os requisitos de manutenção e a confiabilidade a longo prazo.

Um sistema de resfriamento projetado adequadamente pode ajudar a manter uma temperatura interna estável, proteger componentes eletrônicos sensíveis, reduzir paradas inesperadas e melhorar a confiabilidade geral dos equipamentos industriais.

Por que os invólucros eletrônicos industriais precisam de ventiladores de resfriamento?

Os equipamentos eletrônicos industriais geram calor continuamente durante a operação. Isso é especialmente importante para inversores de frequência, acionamentos servo, fontes de alimentação, inversores, conversores, transformadores e outros componentes eletrônicos de alta potência.

Durante a conversão e transmissão de energia elétrica, parte da energia é inevitavelmente convertida em calor. Quando esses componentes são instalados dentro de um invólucro fechado ou semi fechado, o calor gerado pode se acumular.

Se o calor não for removido de forma eficiente, a temperatura dentro do armário podeficar significativamente mais alta do que a temperatura ambiente.

Altas temperaturas de operação podem afetar muitos componentes eletrônicos. Capacitores podem envelhecer mais rapidamente, dispositivos semicondutores podem operar mais próximos de seus limites térmicos, módulos de potência podem sofrer maior estresse térmico e circuitos de controle podem se tornar menos estáveis.

Para equipamentos projetados para operar continuamente por muitas horas ou até mesmo ininterruptamente, o gerenciamento térmico se torna uma parte essencial da confiabilidade do produto.

O objetivo básico de um ventilador de resfriamento de invólucro é criar um fluxo de ar forçado controlado. O ar ambiente relativamente frio entra no invólucro, passa pelos componentes geradores de calor, absorve calor e depois sai por uma abertura de exaustão.

No entanto, o resfriamento eficaz não se trata simplesmente de movimentar o ar. O fluxo de ar deve ser direcionado pelas áreas onde o calor é realmente gerado.

Por isso, a seleção do ventilador e o projeto do fluxo de ar do invólucro devem sempre ser considerados em conjunto.

Comece pela carga térmica

Antes de selecionar um ventilador de resfriamento, os engenheiros devem primeiro determinar quanto calor é gerado dentro do invólucro.

Esta é uma das etapas mais importantes do projeto térmico e às vezes é negligenciada.

Alguns fabricantes de equipamentos selecionam um ventilador principalmente com base nas dimensões do armário. No entanto, o tamanho do armário por si só não determina os requisitos de resfriamento.

Um invólucro grande contendo apenas alguns componentes eletrônicos de baixa potência pode ter uma carga térmica relativamente baixa. Em contraste, um armário compacto contendo vários inversores de frequência, fontes de alimentação, acionamentos servo e módulos de potência pode gerar uma quantidade significativa de calor.

A primeira etapa deve ser, portanto, identificar as principais fontes de calor.

Os componentes comuns geradores de calor incluem inversores de frequência, acionamentos servo, fontes de alimentação chaveadas, transformadores, inversores, contatores, relés e módulos semicondutores de potência.

A perda total de calor desses componentes pode então ser estimada e comparada com a temperatura interna máxima permitida.

A temperatura ambiente também deve ser considerada.

Por exemplo, equipamentos instalados em uma sala com temperatura controlada podem ter um requisito de resfriamento significativamente diferente de equipamentos instalados em uma oficina de fabricação quente.

Quando a temperatura ambiente aumenta, a diferença de temperatura disponível entre o interior e o exterior do invólucro fica menor. Como resultado, o sistema de resfriamento pode precisar movimentar mais ar ou usar um método diferente de gerenciamento térmico.

Por que o fluxo de ar é importante

O fluxo de ar é uma das especificações mais utilizadas ao selecionar um ventilador de resfriamento.

Ele indica quanto ar o ventilador pode movimentar em um determinado período de tempo. Um fluxo de ar suficiente ajuda a transportar o calor para longe dos componentes eletrônicos e substituir o ar interno mais quente por ar ambiente mais frio.

No entanto, um fluxo de ar maior não significa automaticamente um resfriamento melhor.

Se um ventilador produz uma quantidade muito grande de ar, mas o fluxo não passa pelas principais fontes de calor, o efeito real de resfriamento ainda pode ser ruim.

Por exemplo, se as aberturas de entrada e exaustão estiverem localizadas muito próximas umas das outras, o ar frio que entra pode se deslocar diretamente em direção à abertura de exaustão. Isso cria um caminho de fluxo de ar ineficiente.

O ventilador pode estar funcionando corretamente, mas apenas uma quantidade limitada de ar pode realmente passar pela área que contém os componentes mais quentes.

É por isso que a direção do fluxo de ar e a posição do ventilador são tão importantes quanto a própria classificação de fluxo de ar.

A pressão estática é igualmente importante

A pressão estática é outra especificação crítica que não deve ser ignorada.

Em invólucros industriais reais, o ar raramente se move por um espaço completamente aberto. Em vez disso, pode precisar passar por filtros, grades de proteção, dissipadores de calor, aberturas estreitas de ventilação, cabos, componentes eletrônicos e outras estruturas.

Todos esses componentes criam resistência ao fluxo de ar.

Quando a resistência do sistema aumenta, o fluxo de ar real fornecido pelo ventilador diminui.

Um ventilador com uma classificação elevada de fluxo de ar livre pode, portanto, apresentar baixo desempenho após a instalação se não tiver capacidade suficiente de pressão estática.

É por isso que os engenheiros devem analisar a curva de desempenho do ventilador em vez de observar apenas o fluxo de ar máximo.

A relação entre o fluxo de ar e a pressão estática fornece uma indicação muito melhor de como o ventilador funcionará em um invólucro real.

Para gabinetes de controle que contêm filtros, componentes eletrônicos densos ou aberturas de ventilação restritas, um ventilador com melhor desempenho de pressão estática pode ser uma escolha mais adequada.

Por que os gabinetes de VFD exigem atenção especial ao resfriamento

Os inversores de frequência estão entre as fontes de calor mais comuns dentro de gabinetes de controle industriais.

Um VFD regula a velocidade do motor e a potência de saída controlando a energia elétrica. Durante esse processo, as perdas de potência geram calor.

Quando um ou mais VFDs são instalados dentro do mesmo invólucro, a carga térmica interna pode se tornar significativa.

Se o calor gerado não puder ser removido de forma eficaz, a temperatura do gabinete pode aumentar e afetar o ambiente de operação do inversor.

Por esse motivo, os gabinetes de VFD exigem um planejamento cuidadoso da ventilação.

Um projeto comum posiciona a entrada de ar próxima à parte inferior do gabinete e o ventilador de exaustão próximo à parte superior.

O ar ambiente mais frio entra pela área inferior, passa pelo VFD e por outros componentes geradores de calor, torna-se mais quente e então sobe em direção à parte superior, onde o ventilador de exaustão o remove.

Essa disposição aproveita a tendência natural do ar quente de subir enquanto a ventilação forçada remove ativamente o calor acumulado.

No entanto, a disposição exata do fluxo de ar deve sempre ser determinada de acordo com o layout interno real do gabinete.

Como selecionar um ventilador de exaustão para VFD

Selecionar um ventilador de exaustão para VFD adequado exige mais do que verificar a classificação máxima de fluxo de ar.

Os engenheiros devem primeiro determinar o calor total gerado pelo VFD e por outros componentes.

O tamanho do invólucro, a temperatura ambiente, a temperatura interna permitida, a área de entrada, a área de saída, a resistência do filtro e o caminho interno do fluxo de ar devem então ser considerados.

Um erro comum é instalar um ventilador de exaustão potente sem fornecer capacidade de entrada suficiente.

Se o ventilador de exaustão tentar remover mais ar do que o sistema de entrada consegue fornecer, o invólucro poderá desenvolver pressão negativa excessiva. Isso pode reduzir o fluxo de ar real e limitar o desempenho de resfriamento.

As partes de entrada e exaustão devem, portanto, ser projetadas como um sistema completo de ventilação.

Em ambientes com poeira, um filtro de entrada pode ser necessário para impedir que contaminantes entrem no gabinete. No entanto, o filtro cria resistência adicional, o que significa que o ventilador selecionado deve ter pressão estática suficiente.

À medida que o filtro fica sujo, a resistência aumenta ainda mais. Portanto, deve ser estabelecido um plano de manutenção para inspeção e limpeza ou substituição.

Ventiladores de resfriamento de 5 Volts são adequados para equipamentos industriais?

Ventiladores de resfriamento de baixa tensão estão se tornando cada vez mais comuns à medida que os equipamentos eletrônicos ficam menores e mais compactos.

Um ventilador de resfriamento de 5 volts pode ser adequado para pequenos sistemas eletrônicos, placas de controle, módulos de comunicação, dispositivos embarcados, instrumentos e outros equipamentos alimentados por uma fonte de 5 V CC.

Comparadas aos grandes gabinetes industriais, essas aplicações geralmente têm espaço de instalação muito limitado.

Portanto, as dimensões do ventilador, espessura, tensão, corrente, fluxo de ar, pressão estática, ruído e desempenho de partida podem se tornar critérios importantes de seleção.

Se o sistema eletrônico já fornece uma fonte de alimentação estável de 5 V, usar um ventilador compatível pode simplificar o projeto elétrico geral.

No entanto, os engenheiros não devem selecionar um ventilador apenas com base na tensão.

O fluxo de ar necessário ainda deve ser suficiente para remover o calor gerado. A pressão estática deve ser avaliada se o ventilador operar atrás de uma grade ou filtro.

A corrente de operação também deve ser compatível com a fonte de alimentação do equipamento.

Para aplicações que exigem operação contínua, a vida útil e a confiabilidade devem receber a mesma atenção que a compatibilidade elétrica.

Ventiladores de resfriamento CA versus ventiladores de resfriamento CC

Os ventiladores de resfriamento industriais podem ser geralmente categorizados de acordo com sua fonte de alimentação como ventiladores CA e ventiladores CC.

Os ventiladores CA são comumente usados em gabinetes de controle industriais, equipamentos elétricos, sistemas de distribuição, equipamentos de ventilação industrial e aplicações onde uma fonte de alimentação CA está prontamente disponível.

As ventoinhas DC são amplamente utilizadas em equipamentos eletrônicos, dispositivos de comunicação, placas de controle, sistemas embarcados, instrumentos e equipamentos que já contêm uma fonte de alimentação DC de baixa tensão.

Se uma máquina já fornece uma fonte de alimentação DC de 12 V ou 24 V, selecionar uma ventoinha DC compatível pode simplificar a arquitetura de alimentação.

Se o equipamento foi projetado em torno de uma alimentação AC, uma ventoinha AC pode fornecer uma solução mais conveniente.

Não existe um único tipo de ventoinha ideal para todas as aplicações industriais.

A seleção correta depende da arquitetura elétrica, dos requisitos térmicos, do ambiente de instalação, do espaço disponível e das condições operacionais esperadas.

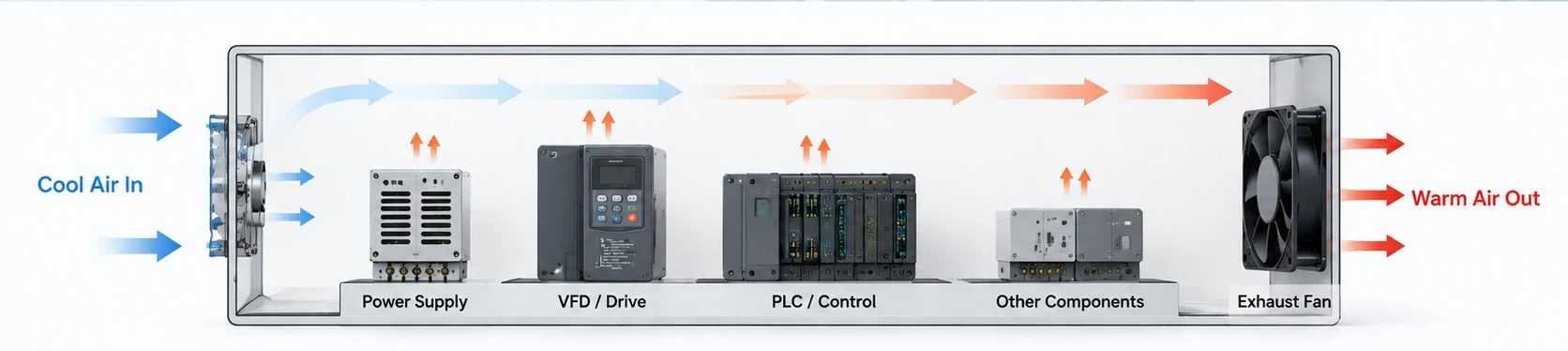

Por que a Direção do Fluxo de Ar é Importante

A direção do fluxo de ar influencia diretamente o desempenho térmico.

Um gabinete projetado adequadamente deve criar um caminho de fluxo de ar claro e contínuo.

O ar mais frio deve entrar no gabinete, passar pelas principais áreas geradoras de calor e então sair pelo lado de exaustão.

Se o caminho do fluxo de ar for mal projetado, podem ocorrer pontos quentes localizados.

Por exemplo, se os componentes mais quentes estiverem localizados na parte superior de um gabinete, mas a ventoinha de exaustão estiver instalada próxima à parte inferior, o ar quente pode permanecer preso na seção superior.

Para gabinetes de controle verticais, são comumente utilizadas configurações com entrada inferior e exaustão superior.

No entanto, o layout interno deve sempre ser considerado.

Se várias fontes de calor estiverem distribuídas em diferentes áreas, pode ser necessário um gerenciamento adicional do fluxo de ar.

Divisórias internas, dutos de ar, defletores ou múltiplas ventoinhas podem às vezes ser usados para criar um caminho de fluxo de ar mais controlado.

Os Filtros Reduzem o Desempenho da Ventoinha?

Sim.

Os filtros ajudam a impedir que poeira e contaminantes entrem no gabinete, mas também criam resistência ao fluxo de ar.

À medida que a poeira se acumula na superfície do filtro, a resistência ao fluxo de ar pode aumentar ainda mais.

Se a ventoinha não tiver capacidade suficiente de pressão estática, o fluxo de ar real pode diminuir significativamente à medida que o filtro fica sujo.

Por esse motivo, os engenheiros devem considerar a perda de pressão do filtro durante o processo de seleção da ventoinha.

O material do filtro, a área do filtro, o nível esperado de contaminação e o intervalo de manutenção também devem ser considerados.

Em ambientes industriais altamente contaminados, a limpeza ou substituição regular do filtro é essencial.

Um filtro sujo pode reduzir o desempenho de todo o sistema de ventilação mesmo quando a própria ventoinha de resfriamento continua funcionando normalmente.

Condições Ambientais para Ventoinhas de Resfriamento Industriais

Ambientes industriais geralmente são mais exigentes do que aplicações de escritório ou de eletrônicos de consumo.

Os equipamentos podem ser expostos a poeira, névoa de óleo, umidade, altas temperaturas, baixas temperaturas, vibração e outros contaminantes.

Essas condições podem afetar o desempenho e a vida útil operacional da ventoinha de resfriamento.

A poeira pode se acumular nas pás e alterar o equilíbrio do impulsor, potencialmente aumentando a vibração.

A névoa de óleo pode aderir aos componentes da ventoinha e atrair poeira adicional.

A umidade pode afetar motores, conexões elétricas, componentes de circuitos e estruturas metálicas.

Portanto, a seleção da ventoinha deve considerar o ambiente operacional real.

Equipamentos industriais externos exigem considerações adicionais.

Chuva, umidade, condensação, variações de temperatura, luz solar e requisitos de proteção ambiental podem afetar o sistema de resfriamento.

Uma ventoinha projetada para um ambiente interno não deve ser usada automaticamente em um gabinete externo sem avaliar os requisitos ambientais.

Por que o Ruído é Importante

O desempenho de resfriamento não é a única consideração.

O ruído pode não ser uma grande preocupação em uma fábrica grande, mas pode se tornar importante para equipamentos de laboratório, instrumentos de teste, equipamentos médicos, máquinas próximas a escritórios e produtos industriais operados perto de trabalhadores.

O ruído da ventoinha é influenciado pela velocidade de rotação, geometria das pás, construção do motor, projeto dos rolamentos, resistência ao fluxo de ar, vibração e estrutura de instalação.

Em geral, uma velocidade maior da ventoinha pode fornecer maior fluxo de ar, mas também pode produzir mais ruído aerodinâmico e mecânico.

Portanto, os engenheiros devem selecionar uma velocidade de operação adequada em vez de simplesmente escolher a maior velocidade disponível.

A montagem do ventilador também é importante.

Se a estrutura de montagem for instável, a vibração poderá ser transferida para o gabinete e criar ruído mecânico adicional.

Uma estrutura de montagem projetada corretamente pode ajudar a melhorar tanto o desempenho acústico quanto a estabilidade mecânica.

Como o Projeto do Rolamento Afeta a Confiabilidade do Ventilador

O sistema de rolamento é um fator importante na confiabilidade a longo prazo de um ventilador de resfriamento.

Equipamentos industriais frequentemente operam por longos períodos, às vezes continuamente por milhares de horas.

Durante esse tempo, o rolamento deve suportar rotação contínua e cargas mecânicas.

Diferentes tecnologias de rolamento possuem características distintas em termos de vida útil operacional, ruído, desempenho de temperatura, orientação de instalação e adequação à aplicação.

Por esse motivo, a seleção de ventiladores industriais não deve se concentrar apenas no fluxo de ar e na velocidade.

A estrutura do rolamento e a vida útil operacional esperada também devem ser consideradas.

Para gabinetes de controle projetados para operação contínua, um rolamento confiável e um projeto de motor estável podem ajudar a reduzir o risco de falha do ventilador ao longo do tempo.

Como Determinar o Tamanho Correto do Ventilador

Gabinetes eletrônicos industriais frequentemente possuem espaço interno limitado.

Portanto, as dimensões do ventilador devem corresponder à estrutura do gabinete e à área de montagem disponível.

Se o ventilador for grande demais, ele poderá não caber na posição de montagem designada.

Se for pequeno demais, o fluxo de ar poderá ser insuficiente.

Os engenheiros devem considerar mais do que apenas as dimensões externas.

O espaçamento dos furos de montagem, a espessura do ventilador, a localização da saída de cabos, a folga da entrada, a folga da saída e os componentes ao redor devem ser todos avaliados.

Geralmente, é melhor determinar a posição de instalação do ventilador durante a fase inicial de projeto do equipamento, em vez de tentar adicionar um ventilador de resfriamento depois que o gabinete já foi concluído.

Por Que Apenas o Fluxo de Ar Máximo Pode Ser Enganoso

O fluxo de ar máximo mostrado no catálogo de um produto geralmente é medido em condições relativamente abertas.

Quando o ventilador é instalado dentro de um gabinete real, o ar encontra resistência causada por filtros, grades, dissipadores de calor, aberturas, cabos e componentes internos.

Portanto, o fluxo de ar real de operação geralmente é menor do que a classificação de ar livre.

É por isso que engenheiros experientes prestam atenção ao fluxo de ar e à pressão estática em conjunto.

Quando a resistência do sistema é alta, um ventilador com desempenho de pressão estática mais forte pode fornecer um resfriamento real melhor do que um ventilador com uma classificação de fluxo de ar livre maior, mas com capacidade de pressão mais fraca.

Como Testar se um Ventilador de Resfriamento é Adequado

Após a seleção teórica do ventilador, testes práticos devem ser realizados.

O ventilador deve ser instalado no equipamento real ou em um gabinete representativo e operado em condições realistas.

As medições de temperatura podem então ser realizadas em diferentes locais dentro do gabinete.

Deve-se dar atenção especial às áreas ao redor do VFD, fonte de alimentação, driver, inversor, dissipador de calor e outras fontes principais de calor.

Se determinadas áreas estiverem significativamente mais quentes do que outras, o caminho do fluxo de ar deve ser revisado.

O problema pode não ser necessariamente um fluxo de ar insuficiente do ventilador.

Ele pode ser causado por uma distribuição inadequada do fluxo de ar, uma localização incorreta do ventilador, uma entrada subdimensionada, resistência excessiva do filtro ou um curto-circuito do fluxo de ar.

O teste de aumento de temperatura é, portanto, uma parte importante do processo de projeto térmico industrial.

Como um Resfriamento Adequado Pode Reduzir os Custos de Manutenção

Um sistema de resfriamento bem projetado pode fazer mais do que reduzir a temperatura.

Ao manter os componentes eletrônicos dentro de uma faixa de operação adequada, ele pode ajudar a melhorar a estabilidade do sistema e reduzir o estresse térmico.

Um resfriamento confiável também pode reduzir o risco de desligamentos inesperados causados por temperatura excessiva.

Para equipamentos de produção industrial, paradas inesperadas podem resultar em perdas significativas de produção.

Isso significa que a gestão térmica deve ser tratada como parte da estratégia geral de confiabilidade, em vez de simplesmente como um acessório.

O custo de um ventilador de refrigeração geralmente é pequeno em comparação com o custo potencial de tempo de inatividade do equipamento, manutenção de emergência ou componentes eletrônicos danificados.

Por que escolher um fabricante profissional de ventiladores de refrigeração?

Os ventiladores de refrigeração industriais nem sempre são componentes simples disponíveis no mercado.

Os fabricantes de equipamentos OEM frequentemente exigem uma combinação de dimensões específicas, fluxo de ar, pressão estática, tensão, ruído, configuração de montagem e vida útil operacional.

Um fabricante profissional pode ajudar os clientes a avaliar esses requisitos e selecionar um ventilador adequado por meio de análise de aplicação e testes de amostras.

Para projetos de produção em massa, a consistência da fabricação é igualmente importante.

Se diferentes lotes de produção apresentarem variações significativas nas dimensões, características elétricas, fluxo de ar ou ruído, o equipamento final poderá apresentar problemas de montagem ou desempenho térmico.

Um processo de fabricação estável e uma capacidade abrangente de testes podem, portanto, ser valiosos para clientes industriais.

A Chungfo Fan oferece capacidades que abrangem design de produtos, desenvolvimento de ferramentas, moldagem por injeção, produção SMT, montagem e testes de produtos.

Essas capacidades permitem que a Chungfo Fan ofereça suporte a aplicações de refrigeração em painéis de controle industrial, painéis VFD, equipamentos de energia, sistemas de refrigeração, equipamentos eletrônicos, equipamentos de automação e outras aplicações de gestão térmica.

Um processo completo de seleção de ventiladores de refrigeração

Um processo confiável de seleção de ventiladores deve começar pelos requisitos térmicos, e não pelo próprio ventilador.

Primeiro, identifique os principais componentes geradores de calor dentro do invólucro e estime a carga térmica total.

Segundo, determine a temperatura ambiente máxima em condições reais de operação.

Terceiro, determine a temperatura interna máxima permitida do invólucro.

Quarto, estime o fluxo de ar necessário com base na carga térmica e no aumento de temperatura permitido.

Quinto, avalie a resistência criada por filtros, grades, dissipadores de calor, aberturas de ventilação, cabos e componentes internos.

Sexto, selecione um ventilador CA ou CC de acordo com a arquitetura elétrica do equipamento.

Sétimo, verifique as dimensões do ventilador, furos de montagem, fluxo de ar, pressão estática, tensão, corrente, ruído, temperatura operacional, estrutura dos rolamentos e vida útil esperada.

Por fim, realize um teste real de aumento de temperatura em condições realistas de operação.

Somente após o teste prático confirmar que os requisitos térmicos são atendidos o modelo final do ventilador deve ser liberado para produção em massa.

Erros comuns na seleção de ventiladores de refrigeração

Um erro comum é escolher um ventilador apenas de acordo com o tamanho físico.

Um ventilador pode caber no gabinete, mas ainda assim não fornecer refrigeração suficiente.

Outro erro comum é selecionar um ventilador apenas de acordo com o fluxo de ar máximo.

Sem considerar a pressão estática e a resistência do sistema, o fluxo de ar real instalado pode ser muito menor do que o esperado.

Um terceiro erro é ignorar a direção do fluxo de ar.

Mesmo um ventilador potente não consegue resfriar efetivamente um componente se o fluxo de ar não chegar até ele.

Outro problema é ignorar as condições ambientais.

Um ventilador selecionado para um ambiente interno limpo pode não ser adequado para um ambiente de fabricação com poeira ou umidade.

A manutenção é outro fator que não deve ser ignorado.

Filtros, ventiladores e aberturas de ventilação exigem inspeção e limpeza periódicas. Um sistema de refrigeração que apresenta bom desempenho quando novo pode perder desempenho gradualmente se a manutenção for negligenciada.

Como o controle inteligente de ventiladores pode melhorar a gestão térmica

Equipamentos industriais modernos também podem usar controle inteligente de ventiladores para melhorar o desempenho térmico.

Em vez de operar o ventilador na velocidade máxima continuamente, o equipamento pode ajustar a velocidade do ventilador de acordo com a temperatura interna ou as condições de carga.

Isso pode reduzir o consumo desnecessário de energia e o ruído, mantendo ainda uma refrigeração adequada quando a carga térmica aumenta.

Dependendo do ventilador e do sistema de controle, a regulação da velocidade pode ser obtida por métodos como controle PWM ou controle de tensão.

Para equipamentos com grandes variações de carga operacional, a refrigeração com velocidade variável pode fornecer uma estratégia de gestão térmica mais eficiente.

No entanto, o sistema de controle deve ser compatível com o ventilador selecionado e suas características elétricas.

Manutenção de Ventiladores de Resfriamento para Gabinetes Industriais

Mesmo um ventilador de alta qualidade requer manutenção adequada.

A entrada e a saída de ar do ventilador devem ser inspecionadas regularmente para garantir que não estejam bloqueadas.

Os filtros devem ser limpos ou substituídos de acordo com o ambiente de operação.

O acúmulo de poeira nas pás do ventilador também deve ser monitorado.

Se aparecer ruído ou vibração anormal, o ventilador deve ser inspecionado imediatamente.

Um aumento no ruído às vezes pode indicar desgaste dos rolamentos, contaminação das pás, problemas de montagem ou desequilíbrio mecânico.

A manutenção preventiva pode evitar que um pequeno problema de resfriamento evolua para uma parada do equipamento.

Conclusão

Escolher o ventilador de resfriamento correto para um gabinete eletrônico industrial requer uma abordagem em nível de sistema.

A carga térmica determina o requisito básico de resfriamento.

O fluxo de ar determina a capacidade de troca de ar.

A pressão estática determina a eficácia com que o ventilador pode superar a resistência do sistema.

A direção do fluxo de ar determina se o calor é realmente transportado para longe dos componentes críticos.

A tensão e a compatibilidade elétrica determinam se o ventilador pode operar corretamente com o sistema de alimentação do equipamento.

Ruído, resistência ambiental, construção dos rolamentos, vida útil de operação e requisitos de manutenção determinam se o ventilador pode continuar operando de forma confiável a longo prazo.

Para painéis de controle VFD, os engenheiros devem prestar atenção especial à geração de calor, direção do fluxo de ar, capacidade de entrada, resistência dos filtros e desempenho da exaustão.

Para equipamentos eletrônicos compactos, ventiladores de baixa tensão podem fornecer soluções práticas de resfriamento quando a fonte de alimentação disponível e os requisitos de fluxo de ar são compatíveis.

Para ambientes com poeira, umidade, alta temperatura ou externos, a proteção ambiental e a filtragem devem ser avaliadas como parte do projeto térmico geral.

Um ventilador de resfriamento selecionado corretamente, portanto, não é simplesmente um pequeno componente mecânico dentro de um gabinete industrial. Ele é uma parte importante do sistema de gerenciamento térmico e confiabilidade do equipamento.

A Chungfo Fan pode fornecer soluções de ventiladores de resfriamento com base em fluxo de ar, pressão estática, tensão, dimensões, ruído, requisitos de instalação e condições de aplicação. Com capacidades que abrangem projeto de produto, fabricação de ferramentas, moldagem por injeção, produção SMT, montagem e testes, a Chungfo Fan apoia fabricantes de equipamentos industriais que buscam soluções confiáveis de gerenciamento térmico.

Perguntas Frequentes

Todo gabinete eletrônico industrial precisa de um ventilador de resfriamento?

Nem todo gabinete requer ventilação forçada. Se a carga térmica interna for baixa e a dissipação natural de calor puder manter a temperatura necessária, um ventilador pode não ser necessário.

No entanto, quando os componentes eletrônicos geram calor significativo ou o gabinete opera em um ambiente com alta temperatura ambiente, a ventilação forçada pode fornecer uma solução de gerenciamento térmico mais confiável.

Como determino o fluxo de ar necessário para um painel industrial?

O fluxo de ar necessário depende da carga térmica total, temperatura ambiente, aumento de temperatura interna permitido, estrutura do gabinete e resistência do sistema.

Os engenheiros devem primeiro determinar o calor gerado pelos componentes internos e depois calcular o fluxo de ar necessário para remover esse calor.

A resistência de filtros, grades, dissipadores de calor e aberturas de ventilação também deve ser considerada.

Um ventilador com maior fluxo de ar é sempre melhor?

Não.

Um ventilador deve ser selecionado de acordo com a carga térmica real e a resistência do sistema.

Fluxo de ar excessivo pode aumentar o ruído, o consumo de energia, a vibração e a entrada de poeira.

Por outro lado, fluxo de ar insuficiente pode resultar em superaquecimento.

O melhor ventilador é aquele que fornece desempenho de resfriamento real suficiente nas condições reais de operação.

Por que um gabinete VFD requer ventilação de exaustão especial?

Um inversor de frequência gera calor durante a operação e pode representar uma parte significativa da carga térmica total do gabinete.

Quando um ou mais VFDs são instalados dentro de um gabinete fechado, o calor pode se acumular rapidamente.

Um sistema de ventilador de exaustão vfd projetado corretamente pode ajudar a remover o ar quente e manter uma temperatura interna mais estável.

Um ventilador de resfriamento de 5 volts é adequado para equipamentos eletrônicos industriais?

Sim, dependendo da aplicação.

Um ventilador de refrigeração de 5 volts pode ser adequado para sistemas eletrônicos de baixa tensão, placas de controle, equipamentos embarcados, dispositivos de comunicação e conjuntos eletrônicos compactos.

No entanto, os engenheiros também devem avaliar o fluxo de ar, a pressão estática, a corrente, o ruído, a vida útil de operação, a tensão de partida e as condições ambientais.

Um gabinete industrial deve usar um ventilador de refrigeração CA ou CC?

A resposta depende da arquitetura de alimentação do equipamento.

Ventiladores CA são adequados para equipamentos com alimentação CA prontamente disponível.

Ventiladores CC costumam ser mais convenientes quando o equipamento já possui uma fonte de alimentação CC de baixa tensão.

A decisão também deve considerar o espaço de instalação, os requisitos de controle, o ruído e o desempenho térmico.

Um filtro reduz o fluxo de ar do ventilador de refrigeração?

Sim.

Um filtro introduz resistência no caminho do fluxo de ar.

À medida que a poeira se acumula no filtro, a resistência pode aumentar ainda mais.

Portanto, o ventilador deve ter capacidade suficiente de pressão estática para manter um fluxo de ar adequado sob a condição esperada do filtro.

Onde deve ser instalado um ventilador de refrigeração de invólucro?

O local de instalação depende da estrutura do gabinete.

Uma configuração comum é introduzir ar mais frio por uma entrada inferior e expelir o ar mais quente por uma saída superior.

No entanto, a localização real das fontes de calor deve sempre ser considerada.

O objetivo é criar um caminho de fluxo de ar que passe pelos principais componentes geradores de calor antes que o ar saia do invólucro.

Quais certificações o Chungfo Fan possui?

Chungfo Fan possui certificações e capacidades de conformidade relevantes, incluindo ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

Determinados produtos também possuem informações de certificação relacionadas à UL, incluindo o registro de produto UL GPWV2.E311396.

Por que escolher a Chungfo Fan como fornecedora de ventiladores de refrigeração industriais?

Chungfo Fan oferece capacidades que abrangem design de produto, desenvolvimento de ferramentas, moldagem por injeção, produção SMT, montagem e testes de produtos.

A empresa pode oferecer aos clientes soluções de ventiladores de refrigeração com base em fluxo de ar, pressão estática, tensão, dimensões, ruído, requisitos de instalação e condições de aplicação.

Para invólucros eletrônicos industriais, gabinetes de inversores de frequência, equipamentos de energia, sistemas de automação, equipamentos de refrigeração e outras aplicações de gerenciamento térmico, Chungfo Fan pode atender tanto à seleção de produtos padrão quanto a requisitos específicos de aplicação.

Certificações da empresa

As capacidades de qualidade e gerenciamento de produtos da Chungfo Fan abrangem múltiplas normas internacionais e requisitos de certificação.

A empresa possui certificações e capacidades de conformidade relevantes, incluindo ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

Determinados produtos possuem informações de certificação relacionadas à UL, com o registro de produto UL GPWV2.E311396.

Para fabricantes de equipamentos industriais, a capacidade de certificação, a consistência de fabricação, os testes de produtos e o suporte técnico são fatores importantes ao selecionar um fornecedor de ventiladores de refrigeração de longo prazo.

Um fornecedor confiável de ventiladores de refrigeração não deve apenas fornecer um produto com o fluxo de ar necessário, mas também oferecer qualidade consistente, produção estável, testes adequados e suporte técnico durante todo o processo de desenvolvimento do produto e produção em massa.

Chungfo Fan está comprometida em fornecer soluções de ventiladores de refrigeração estáveis, eficientes e confiáveis para fabricantes de equipamentos industriais e ajudar os clientes a construir sistemas de gerenciamento térmico mais confiáveis.
