As estações base de telecomunicações são a base das modernas redes de comunicação sem fio. Desde macroestações 4G e small cells 5G até gabinetes de comunicação externos, unidades de rádio, equipamentos de banda base e sistemas de comunicação de borda, essas instalações devem operar continuamente sob condições ambientais exigentes. Ao contrário dos produtos eletrônicos comuns, espera-se que as estações base de telecomunicações permaneçam operacionais 24 horas por dia, frequentemente em locais onde a manutenção é difícil e as temperaturas ambientes podem variar drasticamente.

Com o avanço das tecnologias de comunicação e a miniaturização dos equipamentos, o gerenciamento térmico tornou-se uma parte cada vez mais importante do projeto de estações base. Maior capacidade de processamento, transmissão e densidade de equipamentos podem resultar em uma geração de calor significativamente maior dentro dos gabinetes de comunicação. Se esse calor não for dissipado de forma eficiente, as temperaturas internas podem aumentar, causando limitação térmica, degradação do desempenho, envelhecimento dos componentes, alarmes ou até mesmo desligamentos inesperados.

Essa é uma das principais razões pelas quais ventiladores de exaustão de alta rotação são frequentemente considerados para sistemas de refrigeração de estações base de telecomunicações. Um ventilador de alta velocidade pode gerar um forte fluxo de ar em um espaço de instalação compacto, melhorar a remoção de calor e ajudar a manter uma temperatura estável ao redor de componentes eletrônicos críticos. No entanto, a rotação por minuto (RPM) por si só não determina se um ventilador é adequado. Fluxo de ar, pressão estática, geometria do ventilador, tensão de operação, confiabilidade, proteção ambiental e funções de controle devem ser considerados em conjunto.

Para fabricantes de equipamentos de comunicação e integradores de sistemas, entender a relação entre a velocidade do ventilador e o desempenho térmico é, portanto, essencial na seleção de um ventilador de refrigeração para uma estação base.

Por que as estações base de telecomunicações geram tanto calor?

Quase todos os dispositivos eletrônicos dentro de uma estação base de telecomunicações consomem energia elétrica, e grande parte dessa energia acaba se transformando em calor. Equipamentos de radiofrequência, unidades de processamento de banda base, fontes de alimentação, módulos ópticos, switches, roteadores e outros componentes eletrônicos podem contribuir para a carga térmica total.

A situação torna-se mais desafiadora na infraestrutura 5G porque os equipamentos de comunicação modernos são projetados para processar quantidades muito maiores de dados com menor latência. O maior desempenho de processamento pode aumentar o consumo de energia elétrica, enquanto a compactação dos equipamentos pode aumentar a densidade de calor em um espaço limitado.

O problema não é simplesmente a quantidade total de calor. A distribuição do calor também é importante. Um gabinete pode ter uma temperatura média aceitável, enquanto componentes individuais experimentam temperaturas locais muito mais altas. Esses pontos quentes localizados podem ser especialmente perigosos para semicondutores de potência, processadores, módulos de comunicação e outros componentes sensíveis à temperatura.

Pesquisas sobre o resfriamento de estações base de comunicação destacaram a importância da organização do fluxo de ar, pois um fluxo de ar mal distribuído pode criar pontos quentes localizados e aumentar a temperatura dos equipamentos de comunicação. Em um estudo de campo, a melhoria da distribuição do ar foi identificada como um fator importante para manter a temperatura dos equipamentos e reduzir o consumo de energia para refrigeração.

Por essa razão, um exaustor bem projetado não deve simplesmente movimentar o ar. Ele deve ajudar a estabelecer um fluxo de ar previsível dentro do gabinete.

O que faz, de fato, um ventilador de exaustão de alta rotação?

O principal objetivo de um exaustor é remover o ar quente de um gabinete e permitir a entrada de ar mais frio através de aberturas específicas. Isso cria uma convecção forçada contínua e evita que o calor fique retido ao redor dos componentes eletrônicos.

RPM significa rotações por minuto. Em geral, aumentar a velocidade da ventoinha pode aumentar o fluxo de ar e a capacidade de pressão, embora a relação exata dependa do projeto da ventoinha. Uma ventoinha com RPM mais alto pode movimentar um volume maior de ar em um espaço compacto e pode ser particularmente útil quando o gabinete contém filtros, grades, dissipadores de calor, dutos ou outros componentes que restringem o fluxo de ar.

Por exemplo, um ventilador de baixa velocidade pode fornecer fluxo de ar adequado quando operando ao ar livre, mas seu desempenho pode diminuir substancialmente quando instalado atrás de uma grade de proteção ou filtro. Um projeto de maior velocidade pode fornecer a capacidade de pressão adicional necessária para manter um fluxo de ar útil nessas condições reais de operação.

Por isso, os engenheiros devem evitar selecionar ventiladores com base apenas na vazão de ar livre. Um ventilador que oferece uma alta vazão de ar sob pressão estática zero pode não fornecer resfriamento suficiente quando instalado dentro de um gabinete de telecomunicações real.

A relação entre fluxo de ar e resistência é um dos conceitos mais importantes na seleção de ventiladores.

Por que a pressão estática é importante para o resfriamento em telecomunicações?

A pressão estática representa a capacidade do ventilador de vencer a resistência no percurso do fluxo de ar. Em um gabinete de telecomunicações, o fluxo de ar raramente atravessa um ambiente completamente aberto.

O ar pode ter que passar por uma grade de entrada, filtro de poeira, dissipador de calor, módulos eletrônicos, tela de proteção, canais estreitos e uma abertura de exaustão antes de sair do gabinete. Cada um desses componentes pode causar perda de pressão.

Quando a resistência à pressão aumenta, o fluxo de ar real de um ventilador diminui. Portanto, um ventilador com alto fluxo de ar livre pode apresentar baixo desempenho em um ambiente real se não conseguir gerar pressão suficiente.

É aqui que umventilador de exaustão de alta rotaçãoPode proporcionar uma vantagem. Uma velocidade de rotação mais alta pode ajudar a ventoinha a manter um fluxo de ar útil, mesmo com maior resistência do sistema. No entanto, os engenheiros devem sempre avaliar a curva de desempenho da ventoinha, em vez de se basearem apenas na sua rotação máxima ou no valor máximo do fluxo de ar.

Um bom projeto de refrigeração para telecomunicações começa com a análise completa dos requisitos de fluxo de ar do sistema. O projetista deve estimar a carga térmica, determinar o aumento de temperatura admissível, identificar a resistência ao fluxo de ar e, em seguida, selecionar um ventilador que possa operar com eficiência no ponto de operação exigido pelo sistema.

Por que altas rotações por minuto (RPM) são úteis em gabinetes de telecomunicações compactos?

O espaço é uma das principais limitações dos equipamentos de telecomunicações modernos. Os equipamentos de comunicação estão ficando menores, enquanto sua capacidade de processamento continua aumentando. Isso significa que os engenheiros frequentemente precisam dissipar mais calor em um volume físico menor.

Uma ventoinha maior pode potencialmente movimentar mais ar a uma velocidade de rotação menor, mas pode não haver espaço suficiente para a instalação de um modelo maior. Uma ventoinha compacta de alta rotação pode ser uma alternativa prática quando a área de montagem disponível é limitada.

Isso é particularmente relevante para pequenos gabinetes de comunicação, unidades de rádio, equipamentos de rede e invólucros externos compactos. Nessas aplicações, o aumento da velocidade do ventilador pode ajudar a atingir o desempenho térmico necessário sem aumentar significativamente as dimensões físicas do sistema de refrigeração.

Contudo, rotações elevadas não devem ser encaradas como uma solução automática. Velocidades mais altas também podem aumentar o ruído, a vibração, o desgaste dos rolamentos e o consumo de energia. O objetivo correto não é atingir a rotação máxima possível, mas sim alcançar o fluxo de ar e a pressão necessários com o menor custo energético e acústico viável.

O papel do ventilador de refrigeração CC em equipamentos de telecomunicações

UMVentilador de resfriamento DCO design costuma ser atraente para equipamentos de telecomunicações porque muitos sistemas de comunicação já utilizam arquiteturas de alimentação CC. A infraestrutura de telecomunicações geralmente opera com sistemas de alimentação CC dedicados, o que torna os ventiladores de refrigeração CC convenientes para integração direta.

Um ventilador CC também pode suportar controle de velocidade, monitoramento e gerenciamento térmico em nível de sistema. Dependendo do projeto, sinais de controle podem ser usados para monitorar a velocidade do ventilador ou detectar condições operacionais anormais.

Para instalações remotas de telecomunicações, essa funcionalidade pode ser extremamente valiosa. Uma estação base pode estar localizada em uma área rural, em um telhado, ao lado de uma rodovia ou em outro local onde a inspeção manual frequente seja impraticável. Se um ventilador de resfriamento falhar sem aviso prévio, o aumento de temperatura resultante pode eventualmente afetar os equipamentos de comunicação.

Portanto, os modernos sistemas de refrigeração de telecomunicações frequentemente se beneficiam de ventiladores que podem fornecer feedback de velocidade, alarmes de falha ou outras funções de monitoramento.

Por que os ventiladores axiais sem escovas de corrente contínua são amplamente utilizados?

Ventiladores axiais CC sem escovasSão ideais para diversas aplicações de refrigeração em telecomunicações, pois combinam dimensões compactas, fluxo de ar direto e comutação eletrônica eficiente.

Ao contrário dos motores com escovas tradicionais, os motores sem escovas não dependem de escovas mecânicas para a comutação. Isso elimina uma importante fonte de desgaste mecânico e torna a tecnologia adequada para aplicações que exigem longos períodos de operação contínua.

Um ventilador axial movimenta o ar geralmente em paralelo ao eixo do ventilador. Isso o torna particularmente eficaz quando o objetivo é movimentar um grande volume de ar através de um gabinete ou duto de ventilação.

Os equipamentos de telecomunicações também se beneficiam da controlabilidade dos motores CC sem escovas. A velocidade do ventilador pode ser ajustada de acordo com a temperatura ou a carga do equipamento. Durante períodos de menor demanda térmica, o ventilador pode operar em velocidade reduzida. Quando a temperatura interna aumenta, o controlador pode aumentar a velocidade do ventilador para fornecer capacidade de resfriamento adicional.

Essa abordagem pode reduzir o consumo desnecessário de energia e o ruído, mantendo a segurança térmica.

Alta rotação não significa que a ventoinha precise funcionar na velocidade máxima o tempo todo. Um sistema de controle bem projetado pode disponibilizar alta velocidade quando necessário, permitindo, ao mesmo tempo, operação em velocidade mais baixa em condições normais.

Seleção de ventilador axial para gabinetes de telecomunicações

O termo "ventilador axial" às vezes é usado de forma ampla ao se discutir soluções de ventilação forçada, mas os engenheiros devem distinguir entre as características do fluxo de ar axial e centrífugo ao selecionar um produto.

Os ventiladores axiais são geralmente preferidos quando um grande volume de ar precisa passar por um caminho de fluxo de ar relativamente direto. Os sopradores centrífugos podem ser mais apropriados quando o sistema requer maior pressão e o fluxo de ar precisa percorrer dutos ou passagens estreitas.

Para um gabinete de telecomunicações, a escolha correta depende da estrutura da caixa, da resistência à pressão e da arquitetura de refrigeração.

Se o gabinete tiver grandes aberturas de ventilação e um caminho de fluxo de ar relativamente livre, um ventilador axial pode ser uma solução eficiente. Se o ar precisar passar por um trocador de calor denso, um canal estreito ou um sistema de dutos complexo, um ventilador ou soprador de maior pressão pode ser mais adequado.

Essa distinção é importante porque selecionar o tipo errado de ventoinha pode resultar em um desempenho de resfriamento insatisfatório, mesmo quando o fluxo de ar nominal parecer suficiente.

Alta rotação e eficiência de dissipação de calor

A remoção de calor de um recinto pode ser explicada pela relação básica entre carga térmica, fluxo de ar e aumento de temperatura.

Quando um sistema gera uma quantidade fixa de calor, aumentar a quantidade de ar que passa pelo recinto geralmente pode reduzir a elevação da temperatura entre o ar de entrada e o de saída, desde que o ar de entrada esteja suficientemente mais frio do que o ar interno.

Isso significa que uma alta rotação por minuto (RPM) pode ser útil quando é necessário um fluxo de ar adicional para lidar com uma alta carga térmica.

However, thermal performance depends on more than airflow quantity. The location of the inlet, the position of heat-generating components, the direction of fan rotation, the exhaust location and the internal structure of the cabinet all affect the actual cooling result.

If the fan creates airflow that bypasses the hottest components, the theoretical airflow rating may not translate into effective component cooling.

This is why airflow organization is as important as fan performance.

The Importance Of Airflow Direction

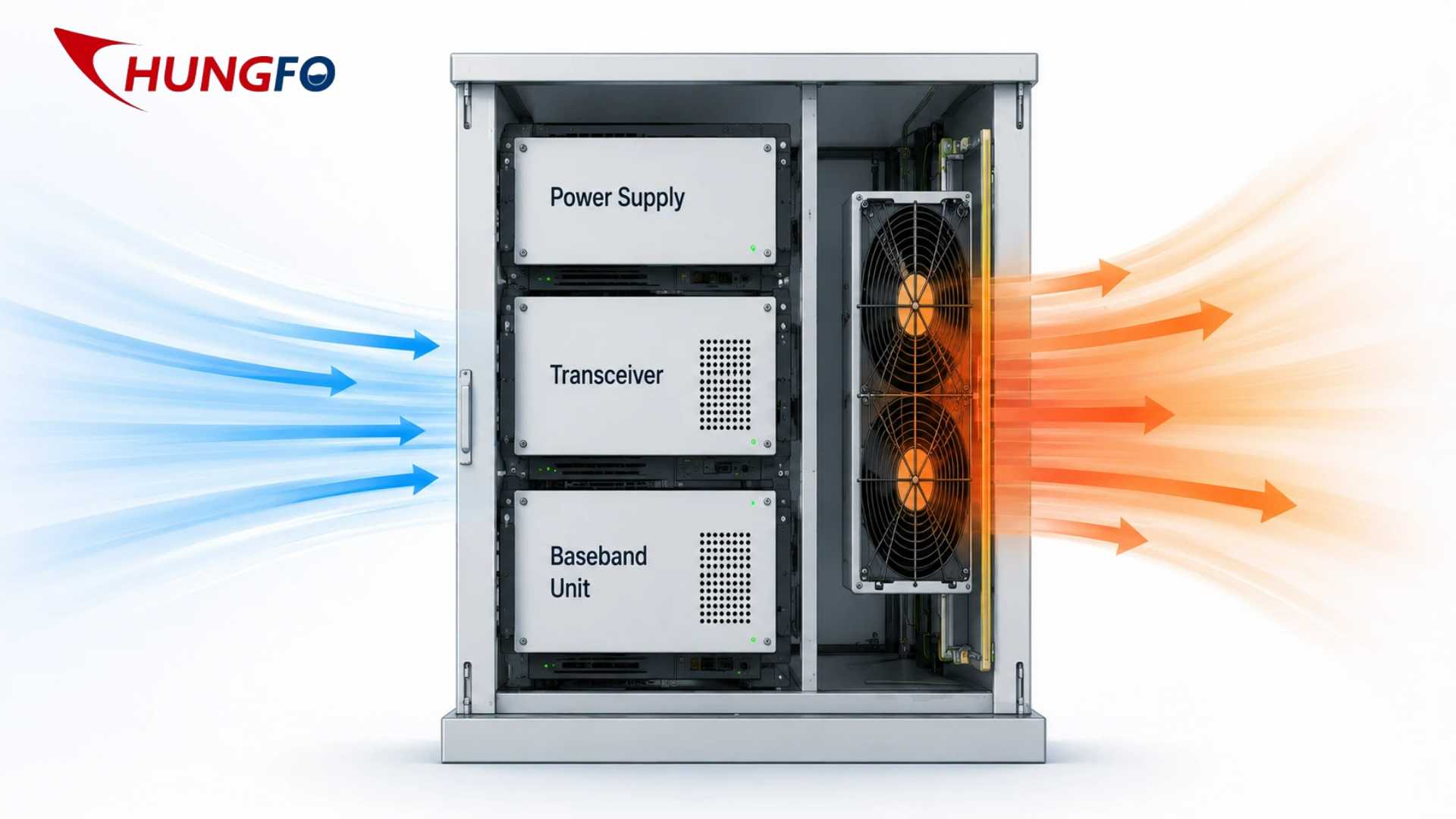

A successful telecom cooling system should establish a clear airflow path.

Cool air should enter from an appropriate location, pass across the heat-generating components and then leave the cabinet through an exhaust path. The airflow should not circulate unnecessarily inside the enclosure.

An exhaust fan mounted at the correct position can create negative pressure inside the cabinet and encourage air to move through the intended path.

For example, if hot air naturally accumulates near the upper part of the cabinet, an exhaust fan installed near the upper outlet can help remove that accumulated heat. At the same time, an intake opening should be positioned to provide cooler air to the equipment.

The exact configuration depends on cabinet geometry and component arrangement.

Why 5G Makes Cooling More Challenging

5G communication equipment introduces additional thermal management challenges because the infrastructure is designed for high data throughput, low latency and dense deployment.

Research has shown that increasing power density and energy consumption in 5G base stations make thermal performance and energy efficiency increasingly important. Hybrid cooling systems and cabinet-level thermal management have therefore become active areas of engineering research.

In practical applications, the cooling system must work continuously while maintaining equipment temperature under changing outdoor conditions.

An outdoor cabinet can experience high solar radiation, high ambient temperature, humidity, rain, dust and salt exposure. These factors place additional demands on the fan.

A fan that performs well in a laboratory may not necessarily provide the same reliability in a coastal outdoor cabinet.

Environmental Requirements For Telecom Exhaust Fans

Outdoor telecom equipment may operate under a wide range of environmental conditions. Temperature, humidity, dust, water, salt spray and vibration can all affect fan performance.

For outdoor applications, designers should therefore consider the appropriate protection structure, corrosion resistance, bearing technology and material selection.

The fan housing and impeller must maintain mechanical integrity under temperature changes. Bearings must be capable of supporting long continuous operation. Electronic components should be designed for the expected voltage and temperature range.

In coastal environments, salt and moisture can accelerate corrosion. In dusty environments, filters may become blocked and increase airflow resistance. This can cause the fan operating point to move toward a lower airflow condition.

A reliable telecom cooling system should therefore consider the fan and the entire ventilation system as one integrated design.

Fan Reliability Is As Important As Fan Speed

Telecom infrastructure is often expected to operate continuously for years. A fan that delivers excellent airflow but fails prematurely is not a reliable cooling solution.

Bearing selection is one important factor. Ball bearings are commonly considered for applications requiring long service life and wide operating conditions, while sleeve bearing designs may be suitable for certain cost-sensitive or controlled environments.

Motor quality, winding design, electronic commutation, impeller balance and manufacturing consistency also affect service life.

Dynamic balancing is particularly important for high RPM fans. As rotational speed increases, imbalance can create greater vibration and mechanical stress. A properly balanced impeller helps reduce vibration and improves overall operating stability.

This is why high RPM fan manufacturing requires careful control of mechanical tolerances and production quality.

Noise And High RPM

One disadvantage of high RPM operation is increased noise.

Telecom equipment may be installed near offices, residential areas, transportation infrastructure or other locations where acoustic performance matters. A fan running continuously at maximum speed can generate unnecessary noise if the thermal load is actually low.

The solution is not necessarily to avoid high RPM fans. Instead, the system can use intelligent speed control.

Temperature sensors can monitor the internal environment and adjust fan speed according to thermal demand. When the cabinet is cool, the fan can operate at a lower speed. When temperature increases, the controller can increase RPM.

This provides a balance between cooling capacity, energy consumption and noise.

Energy Efficiency In Base Station Cooling

Cooling can represent a significant part of the overall energy consumption of communication infrastructure. Therefore, thermal management must balance reliability with energy efficiency.

A fan that operates at unnecessarily high speed consumes more energy than required. On the other hand, reducing fan speed too much can increase internal temperature and compromise equipment reliability.

Recent research into 5G base station cooling has focused on optimizing cooling operation and fan speed to reduce energy consumption while maintaining thermal requirements.

This supports an important engineering principle: the best fan is not necessarily the fan with the highest RPM. The best fan is the fan that provides sufficient cooling performance under the real operating conditions while maintaining acceptable energy consumption and reliability.

Fan Redundancy For Critical Telecom Equipment

Because communication networks are critical infrastructure, redundancy can be an important part of cooling system design.

If one cooling fan fails, another fan may continue to provide sufficient airflow until maintenance can be performed. In higher-reliability systems, multiple fans can operate together so that the system retains cooling capacity even after one fan experiences a fault.

This is commonly described through configurations such as N plus 1 redundancy.

Fan monitoring can further improve reliability. Speed feedback can help detect a stalled or degraded fan, while alarm signals can notify the control system when abnormal conditions occur.

For remote base stations, this type of monitoring can reduce maintenance response time and help prevent thermal failures.

How To Select A High RPM Exhaust Fan For A Base Station

The selection process should begin with the thermal load rather than the fan itself.

First, determine the amount of heat generated by the equipment. Next, identify the maximum allowable internal temperature and the expected ambient temperature. Then calculate the required airflow and evaluate the pressure losses created by filters, grilles, heat sinks and enclosure structures.

After that, compare fan performance curves.

Engineers should evaluate airflow at the actual static pressure rather than relying on the free-air airflow value. Rated voltage, operating voltage range, RPM, power consumption, noise, bearing type, operating temperature and expected service life should also be considered.

For outdoor telecom cabinets, environmental protection and corrosion resistance should be included in the selection criteria.

The fan should also be evaluated for control and monitoring functions. Depending on the system, PWM control, FG speed feedback, RD alarm output or other customized signals may be required.

Why Manufacturing Quality Matters

The performance of a telecom cooling fan depends heavily on manufacturing consistency.

High speed rotation requires accurate impeller geometry, balanced components, reliable bearings and stable motor performance. Small manufacturing deviations can influence vibration, noise, airflow and service life.

A professional fan manufacturer should therefore have appropriate testing capabilities for airflow, pressure, noise, vibration, temperature and reliability.

Quality control should extend from motor components and electronic control boards to impeller molding, assembly and final testing.

For OEM and ODM telecom projects, customized voltage, connector, cable length, alarm signal and mounting dimensions may also be required.

Chungfo provides cooling fan solutions for different electronic and industrial applications, with capabilities covering product design, injection molding, SMT production and fan assembly. The company can support customers who need customized cooling fan solutions for equipment requiring stable airflow and long-term operation.

The Future Of Telecom Base Station Cooling

The future of telecom cooling will increasingly focus on intelligent control, energy efficiency and system integration.

Instead of operating cooling fans continuously at a fixed speed, modern systems can adjust airflow according to equipment temperature, workload and environmental conditions.

Sensor-based control can reduce energy consumption during low-load periods while providing rapid cooling when thermal demand increases.

At the same time, the increasing deployment of edge computing, high-density communication equipment and distributed 5G infrastructure will continue to create demand for compact and reliable cooling technologies.

Fan technology will therefore remain an important part of telecom thermal management even as heat pipes, liquid cooling, heat exchangers and other advanced technologies become more common.

In many applications, the most practical solution will combine multiple technologies. A fan may work with a heat sink, heat pipe, heat exchanger or air conditioning system to improve the overall thermal performance.

Conclusion

Telecom base stations require effective thermal management because communication equipment generates heat continuously while often operating in compact and difficult environments.

A high RPM exhaust fan can provide strong airflow in a limited installation space and can help overcome airflow resistance created by filters, grilles, heat sinks and dense electronic components.

However, RPM should never be the only selection criterion. Airflow, static pressure, airflow direction, fan size, voltage, bearing type, environmental protection, noise, energy consumption and monitoring functions must all be evaluated together.

For 5G and other high-density communication systems, the importance of thermal management will continue to increase. A properly selected DC brushless fan can provide controllable, reliable airflow, while an appropriate axial ventilation design can remove heat efficiently from the cabinet.

The most effective telecom cooling system is therefore not simply the system with the fastest fan. It is the system that creates the correct airflow path, provides sufficient cooling capacity, operates reliably for long periods and uses energy efficiently.

For telecom equipment manufacturers, system integrators and engineering companies, selecting the right high RPM exhaust fan at the design stage can significantly improve equipment reliability and help reduce the risk of thermal-related failures.

FAQ

What RPM should a telecom base station exhaust fan have?

There is no universal RPM value for every telecom base station. The correct speed depends on heat load, cabinet size, airflow resistance, fan dimensions and allowable temperature rise. A fan should be selected according to its performance at the required system pressure rather than RPM alone.

Why are high RPM fans useful in telecom cabinets?

High RPM fans can provide strong airflow and pressure from relatively compact fan dimensions. This makes them useful when the available installation space is limited or when the airflow path contains significant resistance.

Are DC fans suitable for telecom base stations?

Yes. DC fans are widely suitable for communication equipment because many telecom systems use DC power architectures. DC fan designs can also support speed control, monitoring and customized control signals.

Are brushless fans better for telecom applications?

Brushless motor technology is often well suited to telecom applications because it eliminates mechanical brush wear and can provide reliable continuous operation. The final choice should still consider bearing design, operating temperature, electrical specifications and required service life.

Is a high airflow rating enough when choosing a telecom fan?

No. Free-air airflow does not represent the actual airflow after the fan is installed in a cabinet. Static pressure and the complete system resistance must also be considered.

Why is static pressure important for base station cooling?

Filters, grilles, heat sinks, ducts and densely packed components can restrict airflow. A fan with adequate static pressure can maintain useful airflow under these conditions.

Should a telecom fan run at maximum RPM continuously?

Not necessarily. Temperature-based or PWM speed control can allow the fan to operate at lower speed when cooling demand is low and increase speed when the cabinet temperature rises.

What type of fan is commonly used for telecom cabinet ventilation?

Axial fans are commonly used where the system requires large airflow through a relatively direct ventilation path. Centrifugal blowers may be more appropriate when higher pressure or more complicated airflow routing is required.

What environmental factors should be considered for outdoor telecom fans?

Engineers should consider ambient temperature, humidity, dust, water exposure, salt spray, vibration and corrosion. The fan should be selected according to the actual outdoor environment.

Why is fan redundancy important in telecom systems?

A infraestrutura de comunicação geralmente exige alta disponibilidade. Ventoinhas redundantes podem manter a capacidade de refrigeração caso uma delas falhe e podem reduzir o risco de superaquecimento do equipamento antes da realização da manutenção.

Como é possível reduzir o consumo de energia dos ventiladores de refrigeração em sistemas de telecomunicações?

A velocidade da ventoinha pode ser ajustada de acordo com a demanda térmica, em vez de operar continuamente na velocidade máxima. Um projeto adequado de fluxo de ar, filtros de baixa resistência e a seleção de ventoinhas eficientes também podem melhorar a eficiência geral do resfriamento.

O que os engenheiros devem fornecer ao solicitar um ventilador de refrigeração personalizado para telecomunicações?

Informações importantes incluem as dimensões do ventilador, a voltagem, o fluxo de ar necessário, a pressão estática, a temperatura de operação, o ambiente de instalação, os requisitos do conector, o comprimento do cabo, o método de controle e os sinais de monitoramento. Fornecer esses detalhes permite que o fabricante recomende uma solução mais adequada.
